Как правильно собрать электрощит для частного дома своими руками: из чего состоит и пошаговая схема монтажа

Чтобы правильно собрать электрощит для частного дома, нужно рассчитать нагрузку в кВт, составить схему и выбрать компоненты: вводный автомат, УЗО и шины. В 2026 году важно использовать УЗО типа А, реле напряжения и УЗИП. Правильный монтаж корпуса и модулей гарантирует пожаробезопасность и защищает технику от скачков напряжения.

⚠️ ДИСКЛЕЙМЕР: Работа с электричеством опасна для жизни. Все операции по подключению вводного кабеля проводите только при полном снятии напряжения. Если вы не уверены в своих навыках, обратитесь к сертифицированным специалистам для проверки готовой сборки.

Из чего состоит электрощит: основные компоненты и их назначение

Электрощит в современном частном доме — это многоуровневая система безопасности. В 2026 году обычного набора из пары автоматов уже недостаточно, чтобы защитить дорогую инверторную технику и жизнь человека.

Вводные устройства и защита от импульсных помех

Любой щит начинается с «головы» — элементов, которые принимают питание от сети:

• Вводный автомат: Он должен разрывать и фазу, и ноль. Используйте двухполюсный (2P) для однофазной сети или четырехполюсный (4P) для трехфазной. Номинал подбирайте по выделенной мощности. При стандартных 15 кВт на три фазы обычно ставят автомат на 25А.
• УЗИП (Устройство защиты от импульсных перенапряжений): Обязательный элемент в 2026 году для домов с воздушным вводом. Оно защищает электронику от удара молнии в линию или резких коммутационных всплесков.
• Счетчик электроэнергии: Устанавливается по требованиям сбытовой компании. Часто его монтируют на столбе, но в домашнем щите он может дублироваться для контроля.
• Распределительные шины: Нулевая (N) и заземляющая (PE). Рекомендую использовать только медные нулевые шины — они не окисляются со временем и обеспечивают стабильный контакт.

Защитная автоматика — УЗО и реле напряжения

• УЗО (Устройство защитного отключения): В 2026 году стандартом считается тип А. УЗО типа АС не распознает утечки пульсирующего постоянного тока, которые генерируют блоки питания компьютеров, стиральные машины и современные телевизоры.

  «В жилых зданиях следует устанавливать УЗО типа А, реагирующие не только на переменные, но и на пульсирующие токи повреждения». — СП 256.1325800.2016 (п. А.4.1).


• Реле напряжения: Защищает технику от «обрыва нуля». Если в сети вместо 220В внезапно возникнет 380В, реле мгновенно отключит потребителей, сохранив их в целости.
• Автоматические выключатели: Их главная задача — защитить кабель от перегрева. Для розеточных групп выбирайте номинал 16А, для освещения — 6А. Современные светодиодные лампы потребляют минимум энергии, поэтому 10А часто бывают избыточны.

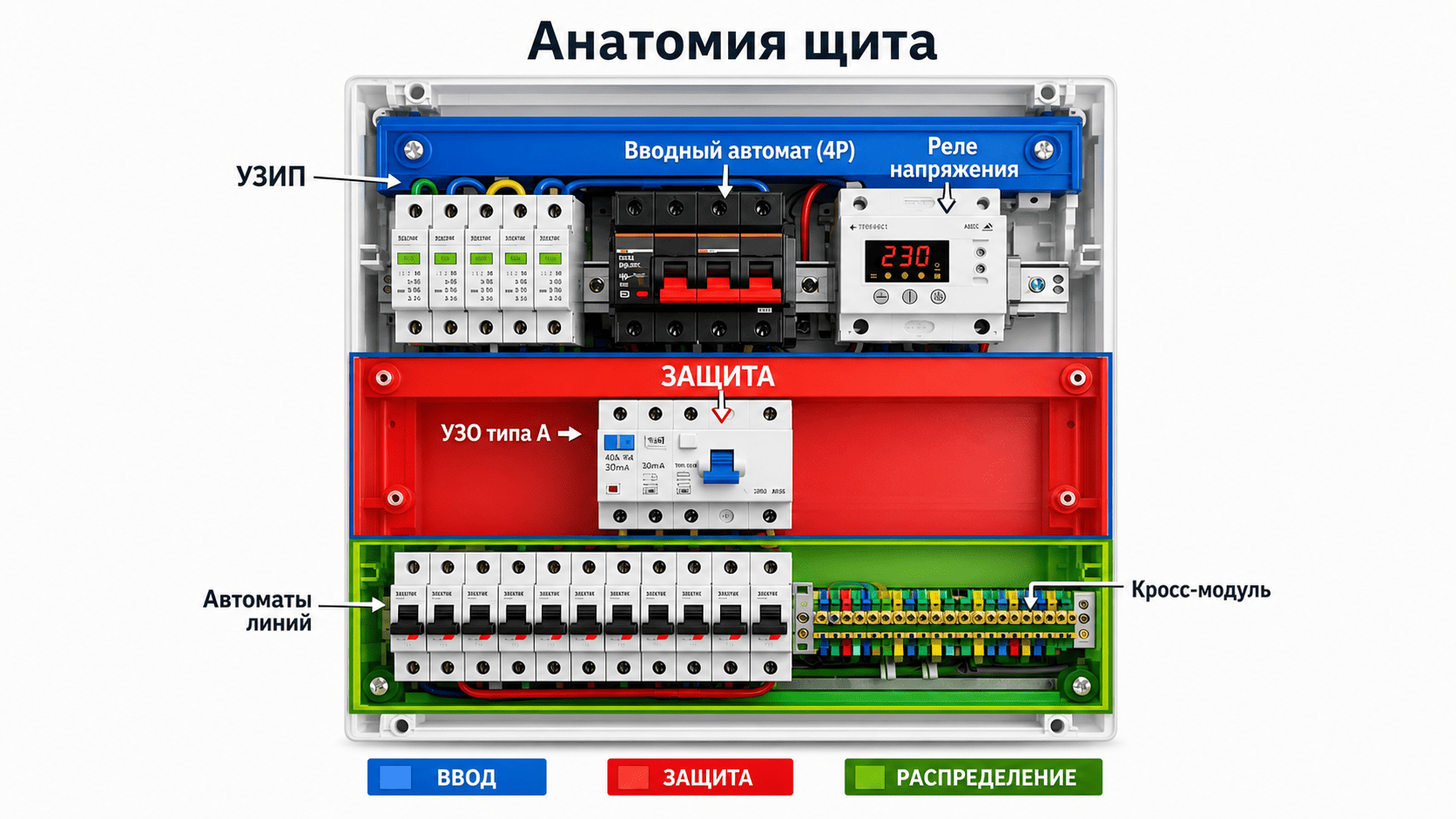

Типовая схема «внутрянки» современного щита

Экспертное мнение: ПУЭ и безопасность

Согласно ПУЭ-7 (п. 7.1.71), УЗО рекомендуется для всех групповых линий. Я настаиваю: установка УЗО тип А на все линии, где человек контактирует с приборами — это обязательный регламент безопасности. Сечение соединительного провода (ПуГВ) внутри щита должно быть от 6 до 10 мм². Помните, что плохая затяжка клемм становится причиной 80% пожаров. Пользуйтесь динамометрической отверткой с моментом 2–3.5 Н*м для надежной фиксации.

Как правильно спроектировать схему электрощита?

Проектирование начинается с точного расчета нагрузки в кВт и выбора системы заземления.

Расчет мощности и балансировка

Для частного дома чаще всего выделяют 15 кВт (380В). Важно не просто распределить автоматы, а избежать «перекоса фаз», чтобы нагрузка на сеть была равномерной.

«Допустимый перекос фаз в трехфазных сетях жилых зданий не должен превышать 15-20%». — СП 256.1325800.2016 (ред. 2022).

Для расчетов используйте формулу: I = P / (U · 1,73 · cos φ). При планировании применяйте коэффициент спроса (обычно 0.7), так как все электроприборы в доме одновременно не включаются.

Соответствие нагрузки, кабеля и защиты

Сравнение однофазного и трехфазного подключения

Выбор системы заземления

1. TN-C-S: Самая распространенная система. Совмещенный проводник PEN разделяется на вводе в щит на нулевой (N) и заземляющий (PE). Требует организации повторного заземления возле дома.
2. TT: Используется, если поселковые сети находятся в плохом состоянии (ветхие провода, нет заземления на столбах). Здесь «земля» дома никак не связана с «нулем» сети. При такой системе обязательно применение двухступенчатой защиты УЗО.

Пошаговая инструкция: как собрать электрощит самостоятельно

1. Подготовка корпуса

Выберите корпус с запасом места около 30%. В частном доме для уличной установки или монтажа в гараже используйте шкафы с защитой не ниже IP54. Если вы ищете надежные корпуса для электрощитов с высокой степенью защиты, выбирайте металлические или антивандальные модели.

2. Монтаж оборудования и переход с СИП

Главная ошибка при самостоятельной сборке — заводить алюминиевый провод СИП напрямую в автомат. Делать этого нельзя. Переход на медь (ВВГнг или ПуГВ) делайте через специальные зажимы-«орехи» или клеммные блоки на DIN-рейку.

Инструменты для сборки (Чек-лист):

• Стриппер для снятия изоляции.
• Пресс-клещи (обжимка) для наконечников.
• Набор диэлектрических отверток.
• Указатель напряжения или мультиметр.
• Динамометрическая отвертка.

• Установка модулей: Соблюдайте логику: Ввод -> УЗИП -> Реле напряжения -> Групповые УЗО -> Линейные автоматы.
• Обжим: Если используете многожильный гибкий провод (ПуГВ), его обязательно нужно обжимать наконечниками НШВИ.

  «Прямой зажим многожильного провода винтом ведет к подрезу жил и ослаблению контакта». — ГОСТ 10434-82.


• Соединение: Используйте шины-гребенки. Они исключают нагромождение проводов и «шлейфы», что значительно повышает надежность всей системы.

3. Программный выбор и софт

Даже если вы не профессиональный электрик, используйте специальные программы для отрисовки схемы:

• EasyPanel: Помогает автоматически подобрать номиналы.
• QElectroTech: Подходит для создания профессиональных чертежей.
• Конфигураторы Systeme Electric: Удобны для подбора оборудования под конкретный бюджет.

Эстетика и порядок: культура монтажа

Красивый щит — это прежде всего безопасный щит. Провода должны быть аккуратно уложены в кабель-каналы или стянуты жгутами параллельно DIN-рейкам.

• Маркировка: Используйте буквенно-цифровую идентификацию по ГОСТ Р МЭК 60445-2010.
• Наклейки: Каждую линию подпишите простым языком: «Свет гостиная», «Насос скважины», «Розетки кухня». Это поможет домочадцам быстро сориентироваться в экстренной ситуации.

  Кейс из нашей практики: «Однажды переделывали щит, собранный без наконечников НШВИ. Через год из-за вибраций и нагрева контакт ослаб, и вводный автомат просто оплавился. Мы заменили всё на шинную разводку и установили ограничители на DIN-рейку, чтобы модули не смещались. Теперь система работает надежно».

Особенности щита для гаража или бани

Установка щита в дополнительных постройках имеет свои нюансы:

• Гараж: Используйте автоматы с характеристикой «D» только для оборудования с тяжелым пуском (например, мощных компрессоров). Для остального подойдет стандарт «C».
• Баня: Щит монтируйте только в предбаннике. В мокрых зонах используйте освещение на 12В через понижающий трансформатор.
• Заземление: Для отдельно стоящих зданий часто рекомендуют делать собственную систему заземления (система TT).

Сколько стоит собрать электрощит в 2026 году?

Рынок электротехники изменился, но качественные компоненты доступны. Цена зависит от бренда:

• Бюджет (IEK, EKF): Подходит для дачных домиков. Ориентировочная цена: 20 000 – 35 000 руб.
• Стандарт (Systemе Electric, КЭАЗ): Оптимальный выбор для домов с постоянным проживанием. Цена: 45 000 – 80 000 руб.
• Премиум (ABB, Legrand): Максимальный ресурс и надежность. Цена: от 130 000 руб.

Если вы планируете заказать профессиональную сборку распределительного узла или хотите выбрать дифференциальные выключатели типа А, загляните в наш каталог для ознакомления с актуальным ассортиментом.

FAQ (Часто задаваемые вопросы)

1. Нужен ли акт электролаборатории для ввода дома в эксплуатацию? Для физических лиц при мощности до 15 кВт процедура упрощена, но СНТ или управляющие компании могут запросить протокол испытаний сопротивления изоляции. Это прежде всего ваша безопасность.

2. Что лучше: дифавтомат или связка УЗО + автомат? Связка УЗО и автомата надежнее: при срабатывании сразу понятно, произошла ли утечка тока или короткое замыкание. Кроме того, такая замена при поломке обойдется дешевле. Дифавтомат стоит выбирать только при дефиците места в щите.

3. Можно ли использовать шины-гребенки разных производителей? Это не рекомендуется. Шаг зубьев и толщина меди могут различаться, что приведет к неплотному контакту и перегреву.

Итоговые выводы:

1. Безопасность превыше всего: УЗО тип А, УЗИП и реле напряжения — это база современного дома.
2. Строго соблюдайте соответствие сечения кабеля номиналу автомата.
3. Используйте медные шины и наконечники НШВИ для всех многожильных проводов.
4. Проверяйте момент затяжки контактов (2.5 Н*м) — это лучшая защита от пожара.
