Виды цоколей лампочек для дома: полная классификация, размеры и советы по выбору

Цоколь — это металлическая или керамическая часть лампы, которая фиксирует её в патроне и передает электрический ток. Для бытового использования в России и СНГ основными видами являются резьбовые (E27, E14) и штырьковые (GU10, G4, G9, GX53). Выбор напрямую зависит от типа светильника: для стандартных люстр подходит «классика», а натяжной потолок требует светодиодные модели GX53 или GU10 с низким нагревом. Главное правило: маркировка на лампе должна строго совпадать с патроном, иначе возможен искрящий зазор или порча проводки.

Эта статья поможет владельцам квартир и домов безошибочно подобрать освещение, разобраться в различных характеристиках и технических аббревиатурах, а также избежать порчи дорогостоящих покрытий из-за неправильного выбора источника света.

ДИСКЛЕЙМЕР (БЕЗОПАСНОСТЬ):

Внимание: замена патронов, установка трансформаторов и любые работы с электропроводкой должны проводиться при полностью отключенном питании на щитке. Если вы не имеете навыков работы с электричеством, обратитесь к сертифицированному специалисту. Неправильное подключение ламп 12V в сеть 220V может привести к короткому замыканию и пожару.

Классификация и маркировка: как расшифровать название цоколя?

Когда вы берете в руки упаковку, первое, что бросается в глаза — буквенно-цифровой код. Это не просто внутренний артикул, а строго регламентированная система по международному стандарту IEC 60061. В России этот регламент закреплен как ГОСТ IEC 60061-1-2014. Всего в мире существует более 50 типов цоколей, но 90% бытового рынка РФ закрывают всего 5–7 моделей.

Что означают эти символы:

1. Первая буква (тип соединения):
• E (Edison): Резьбовой цоколь. Самый привычный вид, который просто вкручивается в патрон.
• G (Glass/Grid): Штырьковый тип. Лампа удерживается за счет металлических штырьков.
• B (Bayonet): Штифтовой цоколь (байонет). Фиксируется поворотом, часто встречается в авто и спецтехнике.
• R (Recessed contact): С утопленным контактом (для мощных кварцевых ламп).
• S (Soffic): Софитный цоколь (используется в подсветке зеркал и вытяжках).
2. Число после буквы: Указывает на ключевой физический размер в миллиметрах. Для резьбовых (E) — это диаметр резьбы. Для штырьковых (G) — расстояние между центрами контактных штырьков.
3. Дополнительные буквы (s, d, t, q): Обозначают количество контактов (1, 2, 3 или 4 соответственно).

Как измерить цоколь, если маркировка стерлась?

Если надпись на старой лампе не читается, используйте простую инструкцию:

• Для E-типа: Замерьте диаметр резьбовой части обычной линейкой или штангенциркулем. 14 мм — это E14, 27 мм — это E27.
• Для G-типа: Замерьте расстояние строго между центрами штырьков. Если между ними 4 мм — это G4, если 5.3 мм — это GU5.3, 10 мм — GU10.

Мнение эксперта:

«За 15 лет практики я видел сотни оплавленных патронов. Проблема часто в том, что люди пытаются установить неподходящую модель или игнорируют маркировку. Запомните: если цифра в названии отличается хотя бы на миллиметр — лампа либо не даст контакта, либо создаст опасный зазор, который приведет к пожару». — Алексей, эксперт «Штепсель и Батарейка».

Резьбовые цоколи (E) — «Классика» освещения

В любой квартире 90% люстр работают на резьбовом соединении. Это надежный способ обеспечить плотное прилегание контактов при высоком напряжении 220V.

Цоколь E27 — «Стандарт»

Это классическая лампочка накаливания, к которой мы привыкли.

• Технический факт: Согласно ГОСТ Р МЭК 60238-99, стандартный патрон E27 рассчитан на ток до 4А (нагрузка до 1000 Вт).
• Материал: Патроны из термопластика выдерживают нагрев до 125°C, керамические — до 270°C. Если вы используете мощную лампу накаливания, выбирайте только керамику.

Цоколь E14 — «Миньон»

Тонкий цоколь диаметром 14 мм. Часто встречается в бра и люстрах с узкими плафонами.

• Ограничение: Максимальный ток для патрона E14 ограничен 2А. Это значит, что ставить в него сверхмощные лампы (даже если они подходят по размеру) опасно для контактов.

Цоколь E40 — «Голиаф»

Крупный цоколь (40 мм).

• Сфера применения: Раньше считался чисто промышленным (уличные фонари). Однако сегодня E40 активно используется в дизайнерских лофт-светильниках с крупными декоративными лампами.

Сравнение основных резьбовых цоколей

Штырьковые цоколи (G) для точечного и линейного освещения

Если резьба — это классика, то штырьки — это современный точечный светильник и кухонная подсветка. Такие модели идеально подходят под современный интерьер.

ВНИМАНИЕ: Главная ловушка штырьковых ламп

Самая частая ошибка — покупка лампы, не рассчитанной на нужное напряжение.

• 12V (Низковольтные): Лампы G4 и GU5.3 часто работают через трансформатор (блок питания). Если вставить лампу 12V в сеть 220V без блока, она мгновенно сгорит или взорвется.
• 220V (Сетевые): Цоколи GU10 и G9 почти всегда работают напрямую от сети.
• Потери: Учтите, что 12-вольтовые системы с трансформаторами влекут потери энергии — до 10–15% уходит на нагрев самого блока.

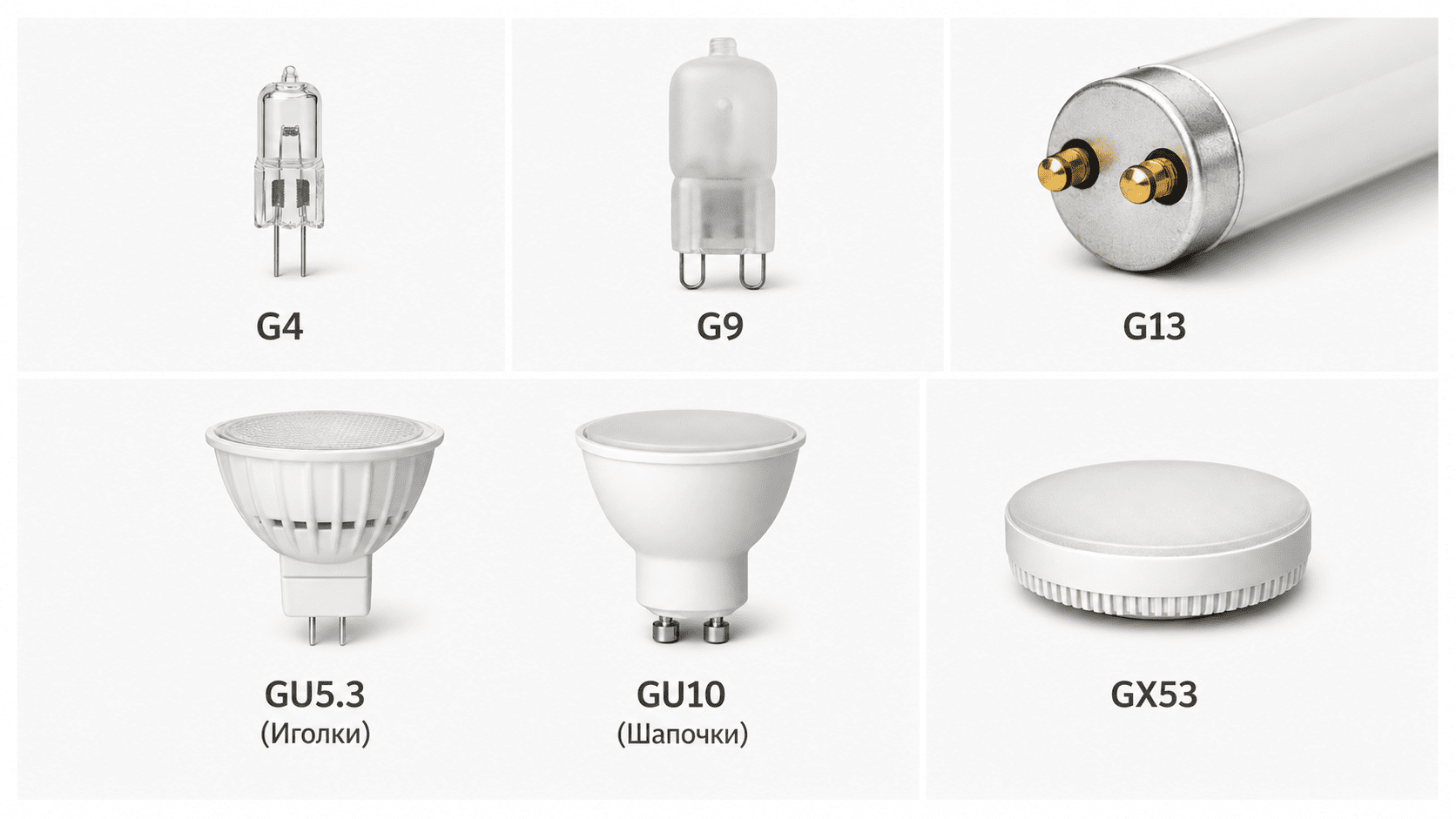

Популярные бытовые типы:

• G4 и G9: Компактные модели для мебельной подсветки и люстр. G9 имеет петлеобразные контакты и работает от сети 220V.
• GU5.3 (MR16): Самый массовый «точечник». Снабжен тонкими игольчатыми штырьками.
• GU10: Имеет утолщения («шапочки») на концах. Лампу нужно вставить в патрон и повернуть. Такой байонетный замок гарантирует, что она не выпадет от вибрации. Всегда работает от 220V.
• GX53 («Таблетка»): Плоский и широкий цоколь. Идеален для тех, кто бережет высоту потолков. Глубина установки — всего от 28 мм.
• G13 и G5: Линейные цоколи для трубчатых ламп (T8 и T5). Если вам нужна подсветка под кухонные шкафы или освещение в гараж — это ваш выбор.

Выбор ламп, если у вас натяжной потолок

Это критическая зона ответственности. ПВХ-полотно, из которого делают натяжной потолок, начинает размягчаться и деформироваться уже при температуре 60–70°C. Обычная лампа накаливания превращает светильник в обогреватель, который за пару месяцев испортит ваш ремонт.

Преимущества LED, если вы монтируете натяжной потолок:

1. Низкий нагрев: Лампа накаливания отдает в свет лишь 5% энергии (95% — в тепло), тогда как светодиодная лампочка превращает в свет до 30–50% потребляемой энергии.
2. Безопасность: Качественные светодиоды греются до 50–65°C, что безопасно для ПВХ.
3. Экономия места: Использование GX53 позволяет сэкономить до 5–7 см межпотолочного пространства по сравнению с люстрами на E27.

Совет эксперта:

«Если монтируете натяжной потолок, обязательно используйте термокольца. Без них даже галогенная лампа на 35 Вт вызовет пожелтение полотна через полгода. Лучший выбор — GX53 или GU10 в светодиодном исполнении».

Как правильно выбрать лампочку под патрон: чек-лист

Перед покупкой в магазине или заказом светодиодной лампочки на сайте пройдите по этим пунктам:

1. Сфотографируйте старую лампу: Сделайте фото со стороны контактов и маркировки. Это лучший способ не ошибиться.
2. Проверьте вольтаж: 12V или 220V? Ищите надпись на патроне или старой лампе.
3. Замерьте габариты колбы: Даже если цоколь совпадает, лампочка может не поместиться в узкий плафон.
4. Диммирование: Если у вас установлен регулятор яркости (диммер), обычная LED-лампа может мигать или гудеть. Ищите на упаковке пометку Dimmable.
5. Цветовая температура: Для спальни выбирайте «теплый» свет (2700–3000 К), для кабинета — «нейтральный» (4000 К).

FAQ (Вопросы пользователей)

Можно ли вставить лампочку E14 в патрон E27? Напрямую — нет. Нужен переходник с E14 на E27. Но помните: адаптер увеличивает длину конструкции, и лампа может некрасиво выступать из светильника.

Почему светодиодная лампа мигает в выключенном состоянии? Это частая проблема при использовании выключателей с подсветкой. Малый ток проходит через индикатор и заряжает конденсатор в лампе. Решение — замена выключателя или установка специального помехоподавляющего резистора.

Что будет, если вставить LED-лампу в полностью закрытый плафон? В закрытом пространстве драйвер светодиода может перегреться (выше 90°C), что сократит срок службы лампы с 5 лет до 3–4 месяцев. Выбирайте лампы с эффективным алюминиевым радиатором.

Как измерить расстояние в патроне? Возьмите линейку и измерьте расстояние между центрами отверстий. 4 мм соответствуют типу G4, 10 мм — GU10.

Краткие выводы:

• Основные бытовые цоколи: E27, E14 (резьба), GU10, GX53 (встройка).
• Для натяжных потолков используйте только светодиоды из-за риска деформации ПВХ при 60°C.
• Всегда проверяйте напряжение (12V/220V) перед покупкой штырьковых моделей.
• Маркировка по IEC 60061 — ваш главный паспорт безопасности.
