Как подключить светодиодную ленту: схемы для блока питания и батарейки
Низковольтную LED-ленту подключают не к розетке напрямую, а к источнику постоянного напряжения, указанного на её маркировке. Чаще всего это 12 или 24 В. Между лентой и сетью 230 В ставят блок питания; для RGB-модели между ними появляется контроллер, а для регулировки яркости одноцветной версии — диммер. Ошибка в напряжении или полярности способна вывести изделие из строя ещё при первом включении.
Сначала прочитайте этикетки ленты и блока питания. Схему собирайте при отключенной сети, а напряжение подавайте после проверки контактов. Ввод 230 В в блок, замену вилки и работу в распределительной коробке лучше поручить квалифицированному электрику.
Сначала определите тип и напряжение ленты
Начните с маркировки на самой ленте, упаковке или паспорте. Она задаёт напряжение, мощность на метр, степень защиты и тип: одноцветная, RGB, RGBW или регулируемая по цветовой температуре. Для светодиодной ленты на 12 или 24 В нужен источник постоянного тока с тем же выходным напряжением. Ленту 12 В нельзя питать от выхода 24 В и нельзя соединять с сетью 230 В без совместимого блока питания.
В сеть подаётся на вход драйвера, а к ленте выходит низкое постоянное напряжение с обозначенными «+» и «−». Высоковольтные модели — отдельный класс: работа от сети у них прямо указана на корпусе. Для обычной декоративной подсветки эта схема не подходит.
Одноцветная лента имеет два контакта — плюс и минус. У RGB-версии обычно четыре дорожки: общий «+» и каналы R, G, B. У RGBW добавляется канал W. Контроллер должен быть рассчитан на тип ленты и её напряжение. Совместимость по разъёму сама по себе не подтверждает совместимость по электрическим параметрам. Сравнить типы бытовых источников света поможет материал о выборе светодиодной лампы.
Что нужно для подключения светодиодной ленты
Комплект зависит от сценария, но для базового подключения светодиодной ленты подготовьте:
- ленту с известными напряжением и мощностью на метр;
- блок питания нужного напряжения и достаточной мощности;
- провод для низковольтной части схемы;
- коннектор или паяльник с расходными материалами;
- диммер для одноцветной подсветки либо контроллер для RGB/RGBW;
- профиль, крепёж и изоляцию соединений, если это предусмотрено местом монтажа.
Выбирайте кабели, провода и аксессуары до начала установки: после приклеивания ленты трудно аккуратно перенести точку питания. Если подсветка будет работать во влажном помещении или на улице, сопоставьте степень защиты ленты, разъёмов, блока питания и способ герметизации. Одна только влагозащищённая лента не делает безопасным открытый блок питания.
| Узел схемы | Что проверить на маркировке | Что будет при ошибке |
| LED-лента | Напряжение, W/м, тип каналов | Неверная яркость, повреждение или отсутствие свечения |
| Блок питания | Выходное напряжение DC, мощность, допустимые условия установки | Перегрев, отключение защиты или поломка |
| Диммер / контроллер | Напряжение, тип ленты, допустимый ток | Не работают каналы, мерцание или перегрузка |
| Провод и разъёмы | Сечение, длина, полярность, степень защиты | Потеря яркости, нагрев контактов, нестабильная работа |
Как рассчитать блок питания и выбрать провода
Для расчёта умножьте мощность ленты в ваттах на метр на общую длину. Получится потребляемая мощность участка. Затем выберите блок с тем же выходным напряжением и запасом мощности, который требует инструкция производителя.
Не переносите этот процент на любую систему без проверки паспорта. У блока питания могут быть свои требования к нагрузке и охлаждению. Номинальные напряжение и мощность источника должны быть выше требуемых, но близки к рабочим параметрам.
Сечение провода выбирайте по току, длине линии и рекомендациям производителя. Чем длиннее низковольтный провод и чем больше ток, тем заметнее падение напряжения. Не прячьте проводку и блок питания в закрытой полости без возможности отвода тепла, если паспорт устройства этого не допускает.
Схема подключения одноцветной ленты к блоку питания

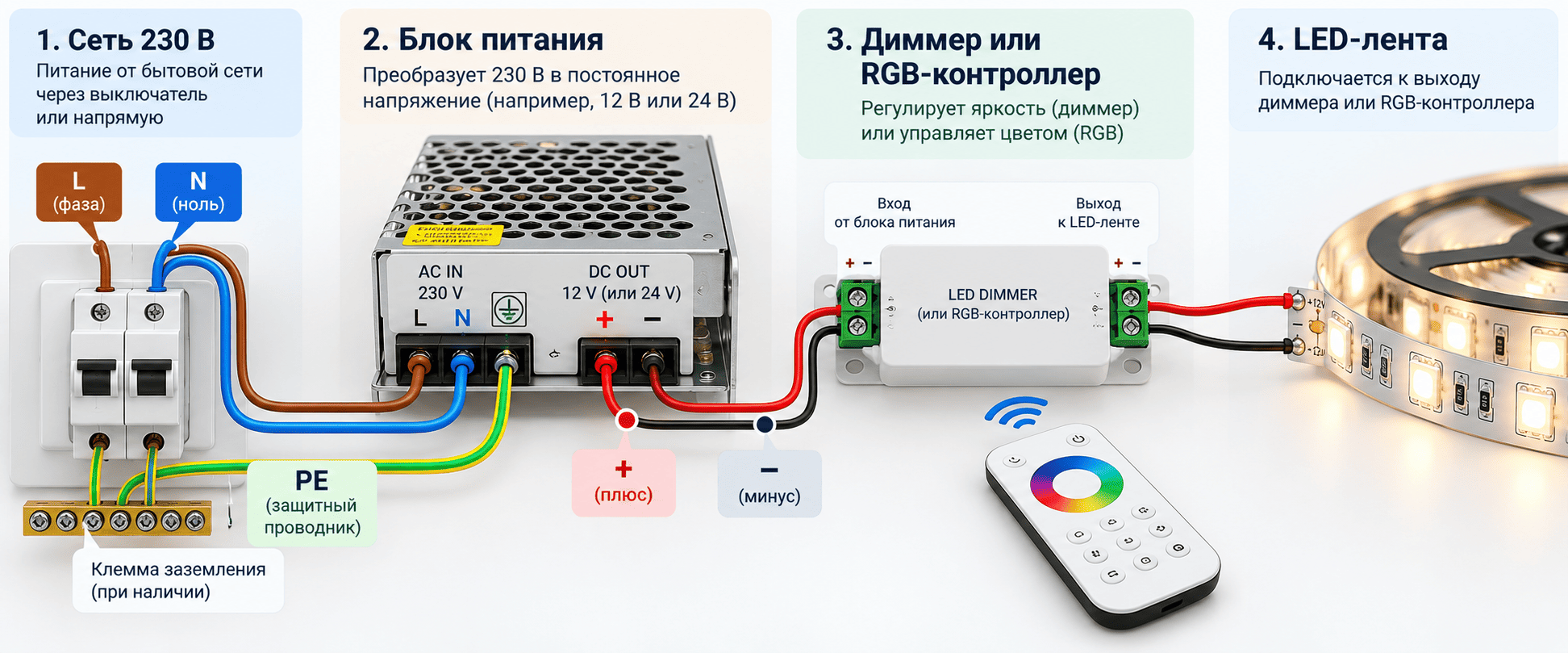

Базовая схема подключения светодиодной ленты выглядит так: вход блока питания подключают к сети, а его выход «+» и «−» — к одноименным площадкам ленты. Работайте при снятом напряжении. После того как лента подключена к блоку, еще раз сверьте маркировку клемм и только потом включайте питание.

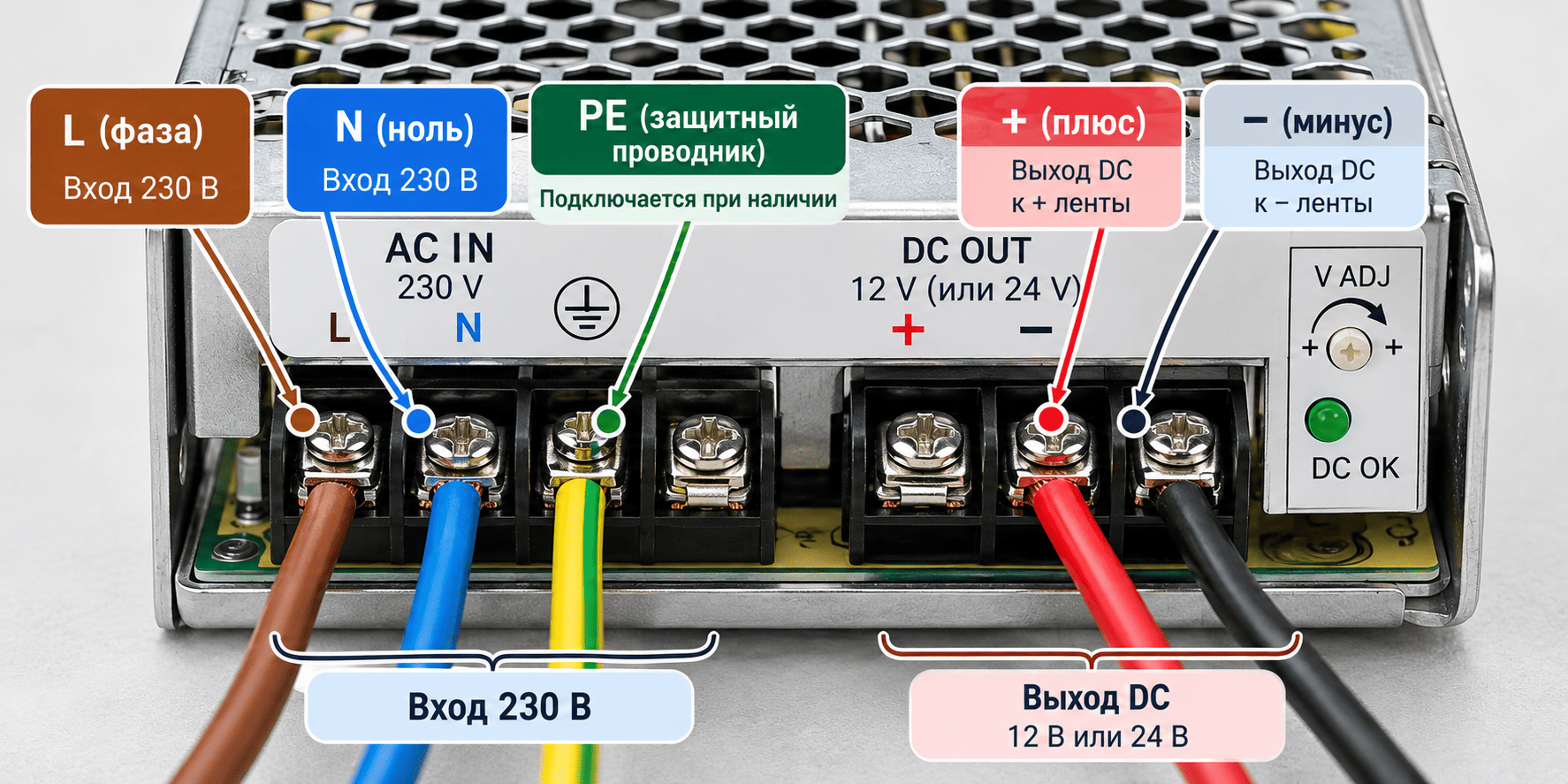

Если блок имеет сетевые клеммы L, N и PE, не определяйте назначение жил по памяти и не меняйте схему «на глаз». Сверяйтесь с инструкцией блока, обозначениями клемм и действующими требованиями к электроустановкам. Не используйте скрутку без подходящего соединителя и не оставляйте открытые токоведущие части.
Как подключить диммер
Диммер ставят в низковольтную цепь между блоком питания и одноцветной лентой: выход блока подключают ко входу диммера, а его выход — к ленте. Проверьте, что диммер рассчитан на постоянное напряжение вашей системы и выдерживает суммарную нагрузку.
Как подключить RGB-ленту и контроллер
Для RGB-ленты порядок такой: блок питания → RGB-контроллер → лента. На выходе контроллера сопоставьте общий плюс и каналы R, G, B с подписями на контактных площадках. У RGBW-ленты должен быть контроллер с дополнительным каналом W.
Контроллер не увеличивает доступную мощность блока питания. Когда суммарная нагрузка больше допустимой для одного контроллера или длинный контур имеет несколько участков, применяют совместимый усилитель и отдельное питание по схеме производителя. Не соединяйте выходы двух блоков питания параллельно, если их паспорта прямо не разрешают такую работу.
Как питать длинные отрезки без потери яркости
Тусклый дальний конец — частый признак падения напряжения. Оно зависит от длины светодиодной ленты, мощности, проводов и места, где подано питание. Не решайте проблему повышением напряжения на блоке: так можно повредить ближайшие сегменты.
Для длинных линий разбивайте ленту на участки и подавайте питание параллельно в точки, которые указывает её производитель. Отдельный обратный провод к источнику рекомендуют именно для уменьшения потускнения от падения напряжения; для удалённых катушек описано параллельное питание. Это принцип, а не универсальная длина: предельный участок берите из паспорта вашей ленты.
При монтаже в мебельный профиль сначала разложите отрезки, соединители и кабель, затем закрепляйте. Так проще проверить равномерность свечения и не переделывать скрытую проводку.
Можно ли подключить светодиодную ленту к батарейке
Можно, если напряжение и допустимый ток источника соответствуют параметрам ленты. Обычная пальчиковая батарейка подходит лишь для коротких маломощных решений, рассчитанных на такое питание. Она не заменяет блок питания для длинной 12- или 24-вольтной подсветки.
Для автономной системы сначала сопоставьте номинальное напряжение аккумулятора и ленты. Затем рассчитайте потребляемый ток по паспортным данным ленты и оцените время работы по реальной ёмкости аккумулятора с учётом потерь преобразователя, если он есть. Не соединяйте батарейки последовательно или параллельно по случайной схеме: меняются напряжение, доступная ёмкость и требования к защите.
Литиевый аккумулятор используйте только с совместимой защитой, зарядным устройством и корпусом. При нагреве, повреждении изоляции или непонятной маркировке автономную схему не включайте. Для постоянной подсветки безопаснее выбрать штатный блок питания и предусмотреть выключатель.
Монтаж, пайка и проверка перед включением
Перед монтажа светодиодной ленты очистите и обезжирьте основание, примерьте отрезки и отметьте точки питания. Режьте ленту только по заводским меткам.
Пайка и коннекторы решают разные задачи. Паяйте только контактные площадки, не перегревайте дорожки и после остывания изолируйте соединение. Коннектор выбирайте под ширину ленты, число контактов и условия эксплуатации. Перед окончательной фиксацией включите подсветку на короткое время и проверьте полярность, работу диммера или контроллера, отсутствие нагрева клемм и равномерность яркости.
Частые ошибки при подключении
Самые распространённые проблемы легко найти по симптомам:
- лента не светит — проверьте, есть ли напряжение на выходе блока и совпадает ли полярность;
- светит слабо или только в начале — проверьте длину участка, сечение кабеля и точки питания;
- блок отключается или сильно греется — пересчитайте суммарную мощность и условия его установки;
- RGB-лента показывает неверный цвет — сопоставьте общий плюс и каналы с маркировкой контроллера;
- мигает после установки — проверьте контакты, совместимость диммера и контроллера, а затем источник питания.
Не пытайтесь исправить неисправность заменой предохранителя на «более сильный» или подачей повышенного напряжения. Сначала отключите питание, найдите узел с несоответствующей маркировкой и замените его совместимым.
FAQ
Можно ли спрятать блок питания в шкафу без вентиляции?
Только если паспорт конкретной модели допускает такой монтаж и вокруг блока остаётся необходимое пространство для охлаждения. Нагрев закрытого источника питания сокращает срок службы и повышает риск срабатывания защиты. Если условия неясны, вынесите блок в доступное вентилируемое место.
Подойдёт ли USB-зарядка для небольшой ленты?
Подойдёт только для ленты или готового набора, рассчитанного на 5 В USB, и при достаточном токе зарядного устройства. Для 12- и 24-вольтной ленты USB-зарядка без подходящего преобразователя не годится.
Почему лента греется после правильного подключения?
Небольшой нагрев светодиодов возможен, но сильный нагрев требует проверки. Убедитесь, что лента не наклеена на теплоизоляцию, блок питания не перегружен, а мощная лента установлена в профиль или на основание, которое рекомендует её производитель. При запахе нагретой изоляции или потемнении контактов сразу отключите питание.
