Как выбрать драйвер для светодиодного светильника
Выбирать LED-драйвер только по мощности нельзя. Для начала выясните, что требуется модулю: стабилизированный ток или фиксированное напряжение. Потом сверьте ток на выходе, рабочий диапазон в вольтах, входное питание и способ регулировки яркости. Не забудьте про размеры корпуса и допустимую температуру.
Комментарий редакции «Штепсель&Батарейка»: надёжнее всего подбирать замену по маркировке старого драйвера и паспорту LED-модуля. Если эти данные недоступны, не проверяйте неизвестный модуль прямым подключением к сети. Диагностику открытого светильника поручите электрику.
Что делает светодиодный драйвер
Задача драйвера — преобразовать входное питание в режим, который нужен светодиодам. Для мощных светодиодов критична стабилизация тока: небольшой рост силы тока способен повысить нагрев кристалла и сократить его ресурс. Драйверы обеспечивают заданный выходной ток, пока напряжение нагрузки остаётся внутри рабочего диапазона устройства.
Защита при коротком замыкании, перегреве или обрыве нагрузки встречается не во всех моделях. Ищите её в технических характеристиках производителя, а не определяйте по цене или размеру корпуса.
Драйвер постоянного тока и блок постоянного напряжения: в чём разница
Драйверы постоянного тока, или CC, поддерживают заданное значение тока. Напряжение при этом меняется в пределах рабочего окна. Такое решение часто используют для последовательных цепочек светодиодных элементов в готовых светильниках.
Источник постоянного напряжения, или CV, поддерживает заданные вольты — например, 12 или 24 В. Такой вариант обычно нужен для светодиодных лент, где ограничение тока уже предусмотрено конструкцией. CC- и CV-устройства нельзя менять местами лишь потому, что у них совпала мощность.

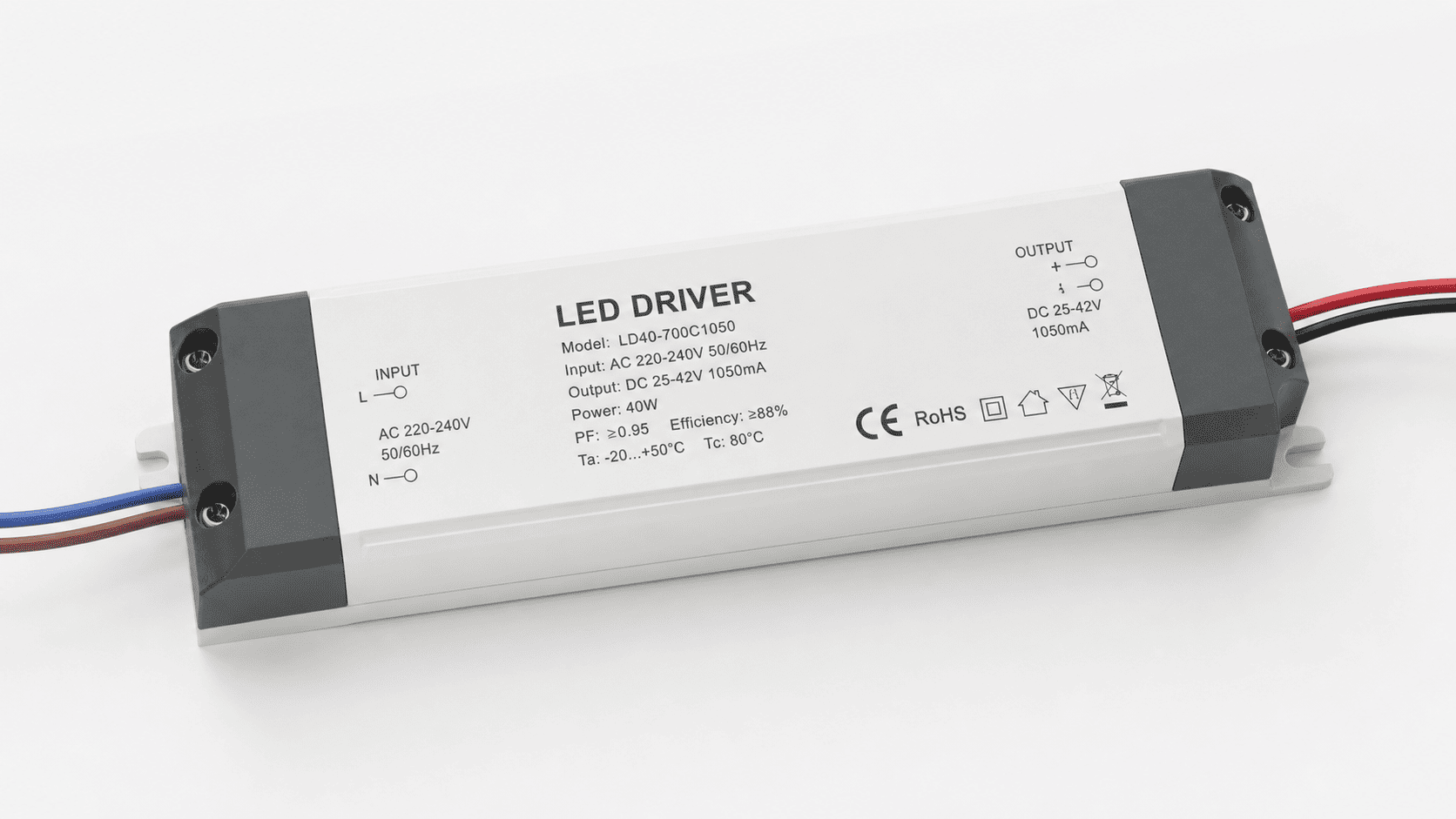

Что переписать с этикетки старого драйвера перед заменой
Перед покупкой сфотографируйте этикетку старого устройства. Нужны:
- INPUT — диапазон входного напряжения и частота переменного тока;
- OUTPUT — номинальный ток и диапазон выходного напряжения;
- мощность драйвера;
- схема подключения и полярность выхода;
- обозначение диммирования, класс защиты и допустимая температура;
- размеры корпуса и расположение выводов.
Крупная цифра на корпусе мало что говорит о совместимости. Смотрите строку OUTPUT. Если этикетка повреждена, ищите документацию по модели светильника или маркировке платы.
Как подобрать драйвер по выходному току
Для CC-драйвера выходной ток должен соответствовать номинальному току LED-модуля. Значение указывают в миллиамперах или амперах: 300 мА равно 0,3 А. Повышать ток ради большей яркости нельзя без подтверждения производителя модуля.
Понятия «выходной ток» и «потребляемый ток» не равнозначны. Первый относится к светодиодной нагрузке, второй может описывать вход прибора. При выборе драйвера сравнивайте одноимённые параметры на стороне OUTPUT.
У регулируемой модели проверьте способ настройки и рабочее окно для выбранного тока. В datasheet Signify Xitanium ток, напряжение и мощность вынесены в разные строки. Паспорт аналога читайте так же.
Как проверить диапазон выходного напряжения
После совпадения тока проверьте напряжение драйвера. Суммарное прямое напряжение последовательной цепочки светодиодов должно попадать в диапазон OUTPUT при всех рабочих режимах. Количество светодиодов само по себе ответа не даёт: прямое напряжение зависит от типа кристалла, температуры и тока.
Tridonic требует, чтобы драйвер оставался внутри рабочего окна во всех режимах. Ниже минимальной границы аппарат может отключиться; выходить за верхнюю тоже нельзя. Проверяйте весь диапазон нагрузки, а не одну удобную точку.
Пример проверки совместимости по маркировке
Допустим, на LED-модуле указан номинальный ток 300 мА и рабочее напряжение 28–34 В. Кандидат с выходом 300 мА и диапазоном 24–40 В охватывает эти паспортные значения. Его расчётная отдача также должна быть не ниже нагрузки.
Так читают маркировку, но сами числа не универсальны. Если паспорта модуля нет, назначать ток по внешнему виду или числу диодов нельзя.
Как учесть мощность, нагрев и место установки
Мощность проверяют после тока и напряжения. Для выхода постоянного тока её можно оценить как произведение тока на напряжение нагрузки. Но запас по мощности не разрешает повышать номинальный ток LED-модуля.
Драйвер работает с потерями и нагревается. В закрытом корпусе тепло отводится хуже, чем на открытом воздухе. Сверьте допустимую температуру корпуса, требования к вентиляции и график снижения мощности при нагреве. В документации Mean Well температурный диапазон прямо связан с кривой derating, а защита от перегрева указана отдельно.
Для ванной, улицы или пыльного помещения смотрят на степень IP всего узла, а не одного корпуса драйвера. Проверьте и габариты: тесная установка мешает охлаждению и может повредить жилу.
Что проверить у диммируемого драйвера
Диммируемые драйверы различаются интерфейсом. TRIAC работает с фазовым регулятором на входе, 0–10 V и PWM используют управляющий сигнал, а DALI — цифровую шину. Эти способы не взаимозаменяемы.
Для регулировки яркости должны совпасть протокол драйвера, диммер и схема светильника. Надписи «dimmable» недостаточно. Проверьте минимальный уровень яркости, допустимое число аппаратов, схему управляющих жил и поведение при выключении. Например, технический лист Signify отдельно перечисляет DALI и Touch & Dim и задаёт диапазон диммирования.
Если обычный драйвер подключить к несовместимому регулятору, светильник может мигать, гудеть, не выключаться полностью или работать только на части шкалы.
Подключение и проверка после замены
Перед работой отключите питание и убедитесь, что напряжения нет. На входе обычно стоят обозначения L и N, на выходе — LED+ и LED−. Решающее значение всё равно имеет схема подключения конкретной модели.
Нельзя путать вход и выход, менять полярность LED-модуля или оставлять соединение без подходящей изоляции. Клеммы и соединительные элементы выбирают под материал и сечение жил. После сборки проверяют крепление, отсутствие зажатых выводов и условия охлаждения.
Работа с открытыми частями под сетевым напряжением опасна. Первое включение и электрические измерения должен выполнять квалифицированный специалист.
Ошибки, из-за которых новый драйвер быстро выходит из строя
Чаще всего проблема возникает из-за несовпадения выходного тока, выхода напряжения за рабочее окно или перегрева в тесном корпусе. Ещё две причины — несовместимый диммер и плохой контакт.
Не стоит подключать несколько модулей к одному выходу без схемы производителя. Последовательное и параллельное соединение меняют требования к напряжению и распределению тока. Дешёвый аналог без понятной маркировки тоже плохой вариант: проверить его защиты и температурный режим невозможно.
Чек-лист выбора драйвера
Чтобы выбрать подходящий драйвер, сверьте:
- Тип выхода — CC или CV.
- Номинальный выходной ток.
- Диапазон выходного напряжения.
- Допустимую выходную мощность.
- Входное напряжение и частоту.
- Способ диммирования, если он нужен.
- Температуру, IP, габариты и схему подключения.
- Маркировку изготовителя и документацию.
При выборе драйвера не заменяйте точные параметры словами «примерно подходит». Специалисты «Штепсель&Батарейка» помогут сравнить маркировку и подобрать драйвер по данным светильника. Подходящие компоненты ищите в разделе освещения, а приборы для безопасной проверки — среди измерительных приборов и средств защиты.
FAQ: вопросы о выборе LED-драйвера
Можно ли поставить драйвер с большей мощностью
Можно рассматривать более производительную модель, если совпадают тип выхода, номинальный ток и рабочий диапазон напряжения. Сам по себе резерв не заставит CC-драйвер отдать больше тока, но конкретный аппарат должен устойчиво работать с этой нагрузкой.
Можно ли заменить драйвер 300 мА на 350 мА
Только если производитель LED-модуля разрешает ток 350 мА. Иначе светодиоды будут сильнее нагреваться, а срок службы может сократиться. Без документации выбирайте исходный номинальный ток.
Что будет, если напряжение LED-модуля не попадает в диапазон OUTPUT
Результат зависит от схемы: драйвер не запустится, уйдёт в защиту, начнёт мигать или станет работать нестабильно. Экспериментировать с заведомо несовместимой нагрузкой не нужно.
Подойдёт ли блок питания для светодиодной ленты вместо драйвера
Для ленты со встроенными токоограничивающими элементами обычно нужен источник постоянного напряжения. Мощному LED-модулю часто требуется драйвер постоянного тока. Замена допустима только при совпадении принципа питания и всех выходных параметров.
Почему светильник мигает после замены драйвера
Проверьте совпадение тока и диапазона напряжения, совместимость с диммером, контакты и охлаждение. Причиной также бывает неисправный LED-модуль. Диагностику под напряжением оставьте электрику.
Как понять, что драйвер совместим с диммером
В документации обоих компонентов должен быть указан один и тот же способ управления: например, TRIAC, 0–10 V, PWM или DALI. Совпадение слова «диммируемый» без совпадения протокола совместимость не подтверждает.
