Короткое замыкание: что это такое, причины возникновения и чем оно опасно

Короткое замыкание (КЗ) — это аварийное соединение фазы с нулем или землей в обход нагрузки. Физика процесса проста: сопротивление цепи падает до минимума, что вызывает взрывной рост силы тока. Это явление ведет к оплавлению проводов, пожарам (35% случаев по данным МЧС РФ) и поломке электрооборудования. Главная защита — правильно подобранный автоматический выключатель.

Важно: Любые работы в электросетях должны проводить специалисты с соответствующей группой допуска (не ниже III группы по электробезопасности). Самостоятельный ремонт проводки под напряжением опасен для жизни.

Эта статья поможет домовладельцам без специальной подготовки понять природу КЗ, вовремя заметить риски в бытовой электропроводке и грамотно подобрать аппараты защиты для безопасности жилья.

Что такое короткое замыкание: физика процесса простыми словами

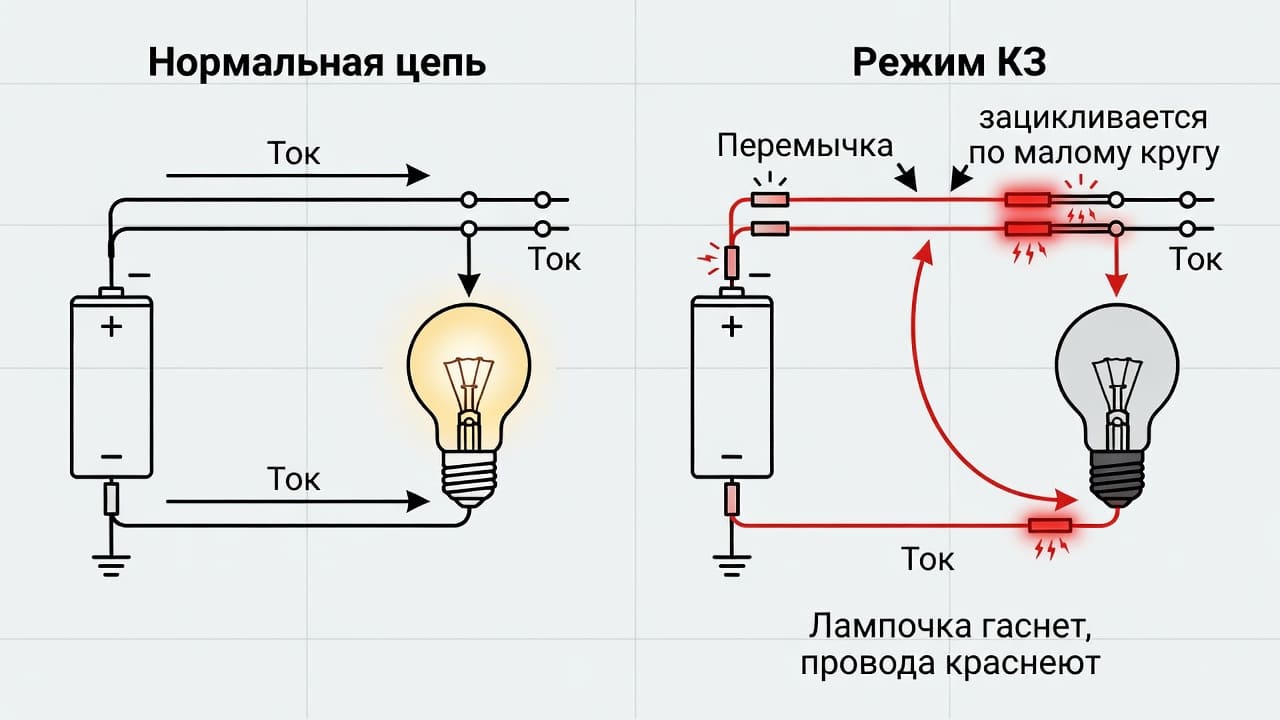

В нормальном режиме работы электрический ток течет от источника через проводник к потребителю (лампочке, чайнику или мотору) и возвращается обратно. Потребитель обладает сопротивлением, которое ограничивает силу тока. Короткое замыкание это явление, когда ток находит «кратчайший путь» в обход прибора — например, через поврежденную изоляцию.

С точки зрения физики и электротехники процесс описывается законом Ома: I = U / R. Когда сопротивление (R) стремится к нулю из-за прямого контакта металлов, сила тока (I) при неизменном напряжении (U) резко возрастает. На языке практиков это называется режим КЗ. В обычной розетке на 220В (или 230В по современным стандартам) ток может мгновенно подскочить с номинальных 16А до 500–1500А.

Почему «короткое»?

Слово «короткое» не указывает на длину провода. Оно означает, что путь тока сократился, исключив из цепи нагрузку, которая его сдерживала. Электроны перестают тратить энергию на полезную работу: вся энергия выделяется в самом проводе и в месте контакта.

Виды и классификация КЗ в электросетях

В зависимости от того, какие именно части сети соприкоснулись, выделяют несколько категорий замыканий.

1. Однофазное КЗ (К1): Самый распространенный вид (около 80% случаев в быту). Происходит, когда фаза замыкается на нулевой провод («ноль») или заземленный корпус прибора.
2. Двухфазное КЗ (К2): Прямой контакт двух фаз между собой. Токи здесь выше, чем при однофазном замыкании, а разрушения серьезнее. По статистике, ток двухфазного замыкания (К2) обычно составляет около 87% от величины тока трехфазного КЗ.

3. Трехфазное КЗ (К3): Замыкание всех трех фаз в одной точке. Это самый редкий вид аварии (около 5% случаев), но самый тяжелый и опасный. Он приводит к максимальным термическим повреждениям и взрывному разрушению оборудования.

Металлический контакт характеризуется плотным соприкосновением проводников без искрения. Дуговое замыкание происходит через столб ионизированного воздуха — электрическую дугу. Это состояние крайне нестабильно и сопровождается выделением огромного количества тепла.

Почему возникает короткое замыкание: основные причины

Опыт показывает: люди часто игнорируют сигналы, которые подает проводка, пока не случается авария. Причина возникновения КЗ — это всегда потеря диэлектрических свойств изоляции или грубое нарушение правил эксплуатации.

1. Износ изоляции и старая электропроводка

В старом жилом фонде часто встречается алюминиевая проводка. Согласно ВСН 58-88 (р), срок ее службы составляет 30 лет, однако из-за старения ПВХ-пластиката эксперты рекомендуют замену уже через 20–25 лет. «Если вы живете в хрущевке и ни разу не меняли кабель — вы живете на пороховой бочке», — отмечает Алексей, эксперт компании «Штепсель и Батарейка».

2. Скрытая угроза: переходное сопротивление

Часто пожар случается еще до возникновения полноценного КЗ. Плохой контакт в розетке или распределительной коробке (окисленные скрутки) создает высокое переходное сопротивление. Место контакта греется до 1000°C, хотя автомат «молчит», так как ток не превышает номинал. Со временем изоляция рядом с таким «горячим» местом обугливается, становится электропроводной, и происходит короткое замыкание.

3. Человеческий фактор и ошибки эксплуатации

• Розетка: Использование разболтанных механизмов приводит к перегреву контактов.
• Дети: В детский период любопытство заставляет детей вставлять металлические предметы (спицы, гвозди) в отверстия розеток. Рекомендуется использовать модели с защитными шторками.
• Сверление стен: Попадание сверлом в скрытый провод — причина 15% случаев КЗ при ремонте. Согласно ПУЭ (Правила устройства электроустановок), кабели должны прокладываться строго вертикально или горизонтально, но на практике это правило часто нарушают.

Важно! Согласно данным МЧС РФ за 2023 год, около 30-35% всех техногенных пожаров происходят из-за неисправности электрооборудования и КЗ. Основной массив возгораний связан с деградацией изоляции. Никогда не используйте провода с видимыми повреждениями или запахом «горелой пластмассы».

Предвестники катастрофы: как понять, что скоро «коротнет»?

До того как сработает автомат или появится пламя, система почти всегда подает сигналы:

1. Треск и искрение: Посторонние звуки в розетках или выключателях при включении прибора.
2. Запах озона или жженого пластика: Специфический химический аромат — признак разрушения изоляции от сильного нагрева.
3. Мигание света: Если при включении чайника или пылесоса свет на мгновение тускнеет — это признак просадки напряжения из-за плохих контактов.
4. Горячие вилки: Если после работы прибора его вилка или шнур заметно нагрелись — контакт в розетке или сечение жилы не соответствуют нагрузке.

Чем опасно короткое замыкание: последствия для человека и техники

Пожарная опасность короткого замыкания — главная угроза. Но есть и другие вредные факторы:

• Термическое воздействие: Температура электрической дуги достигает 3000–5000°C. Жар способен воспламенить любые горючие материалы в радиусе 1–2 метров от эпицентра.
• Электродинамические силы: Токи КЗ создают мощные магнитные поля, способные физически гнуть шины в распределительных щитах.
• Потеря оборудования: Резкое падение напряжения во время аварии приводит к сбоям и поломкам чувствительной электроники.
• Риск для человека: Кроме удара током, КЗ опасно «металлизацией» кожи частицами расплава и ожогом сетчатки от яркой вспышки дуги.

Средства защиты: как предотвратить катастрофу

Согласно ПУЭ (7-е издание), для защиты бытовых сетей обязательно использование аппаратов с тепловым и электромагнитным расцепителем.

1. Автоматический выключатель (автомат)

За разрыв цепи при КЗ отвечает электромагнитный расцепитель. Он срабатывает менее чем за 0.02 секунды (согласно ГОСТ IEC 60898-1).

• Для освещения: обычно ставят автомат номиналом 10А.
• Для розеток: стандарт — 16А, если сечение жилы медного кабеля составляет не менее 2.5 мм².

2. Правильный выбор уставки (типа срабатывания)

Важнейший параметр — кратность тока срабатывания. Работа с разными уставками позволяет добиться селективности: когда отключается только проблемный участок, а не вся квартира или дом.

Для защиты критически важной электроники (серверы, газовые котлы) от скачков при КЗ в соседних линиях рекомендуется использовать источник бесперебойного питания (ИБП).

Чек-лист

1. Раз в полгода подтягивать винтовые контакты в розетках и щитке.
2. Проверять автоматы (нажать кнопку «Тест» на УЗО или дифавтомате).
3. Не использовать приборы с поврежденным корпусом или кабелем.
4. Заменить старые предохранители-пробки на современные автоматы.

Экстренный алгоритм: что делать, если «выбило» свет или запахло гарью?

1. Обесточьте линию: Немедленно выключите главный автомат в щитке.
2. Найдите причину: Выньте все вилки из розеток в обесточенной зоне.
3. Проверьте приборы: Если почувствовали запах от конкретного прибора — он и стал источником проблемы.
4. Повторное включение: Включайте автомат только при отключенных потребителях. Затем подключайте приборы по одному, чтобы выявить «виновника».
5. При возгорании: Категорически запрещено тушить электропроводку водой! Используйте углекислотные (ОУ) или порошковые (ОП) огнетушители. Маркировка должна содержать букву «Е» (допуск до 1000В). Углекислотный огнетушитель предпочтительнее — он не портит электронику.

Технические параметры КЗ: расчет и терминология (для профи)

Для инженеров короткое замыкание — это состояние, требующее точного расчета. Основная задача — подобрать оборудование по отключающей способности (4.5 кА, 6 кА или 10 кА).

Ударный ток и апериодическая составляющая

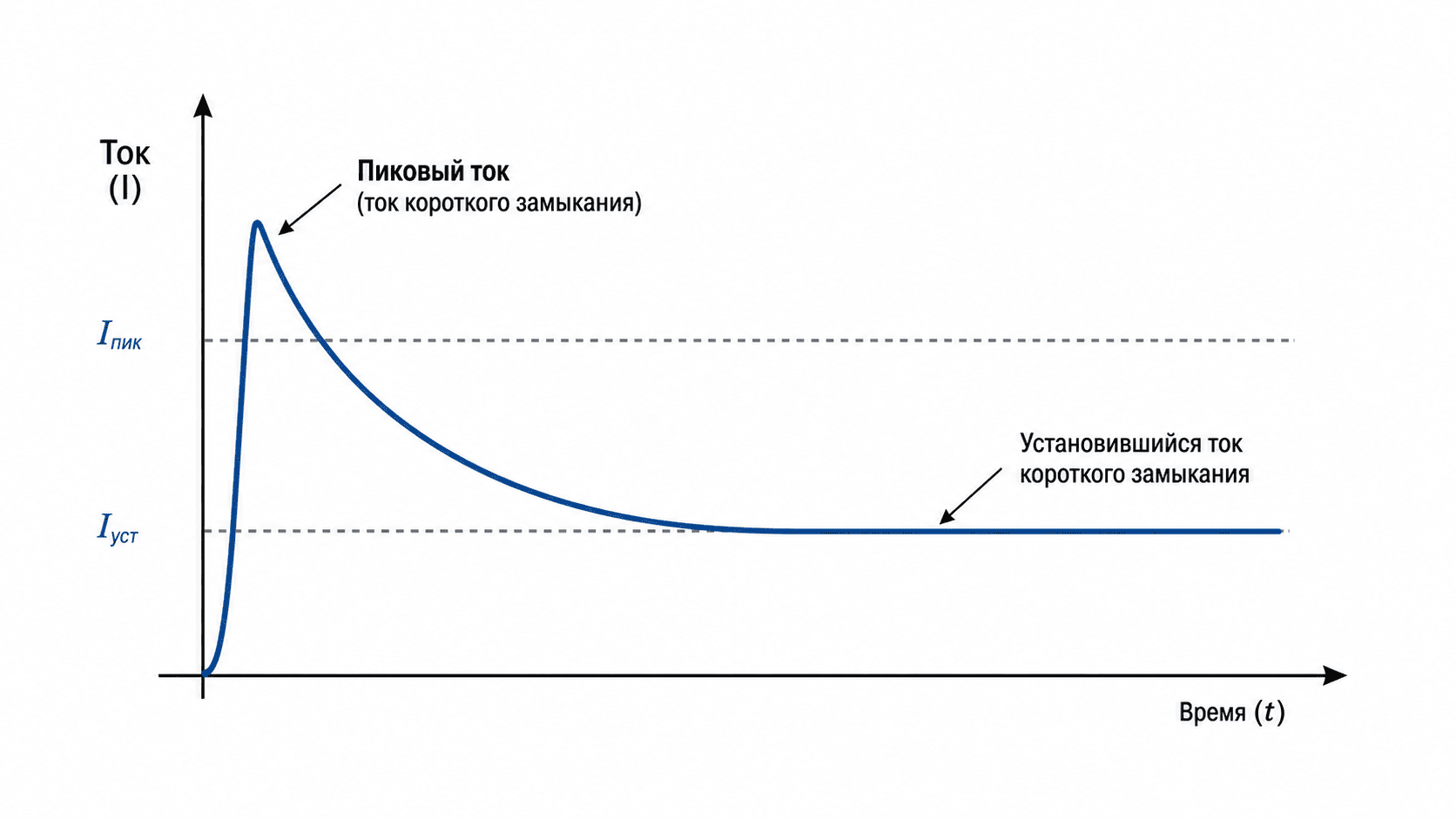

В первые миллисекунды (0.01 сек) возникает пик, называемый ударным током. Для расчётов в сетях до 1 кВ в России ориентируются на ГОСТ 28249-93.

Формула: iуд = √2 × Ik × kуд. Здесь kуд — ударный коэффициент (в бытовых сетях он составляет около 1.3, в промзонах — до 1.8).

Инженерный расчет ткз (тока короткого замыкания) необходим для проверки оборудования на электродинамическую стойкость. В этот же момент возникает апериодическая составляющая — постоянный ток, затухающий по экспоненте (время затухания обозначается как ta).

Режим сквозного тока

Когда замыкание происходит далеко от источника, ток называют сквозным. Он проходит через трансформатор, вызывая механическую деформацию обмоток. На практике эти данные используют, чтобы выбрать аппарат, способный разорвать дугу без разрушения собственного корпуса.

FAQ: Ответы на частые вопросы

Как проверить проводку самостоятельно? Визуально осмотрите розетки: на них не должно быть потемнений пластика. Можно использовать мультиметр в режиме прозвонки (при отключенном питании!), чтобы убедиться в отсутствии контакта между фазой и нулем. Сопротивление изоляции в норме должно быть не ниже 0.5 МОм.

Может ли КЗ произойти в выключенном приборе? Да, если вилка вставлена в розетку. Напряжение всегда присутствует в шнуре до выключателя. Если изоляция шнура повреждена, случится «коротыш».

Спасет ли стабилизатор от короткого замыкания? Нет, стабилизатор только выравнивает вольтаж. От последствий КЗ защищает только автомат или дифавтомат.

Почему КЗ называют «короче» или «коротыш»? Это профессиональный жаргон электромонтажников. Термин означает, что ток сократил свой путь из-за поврежденной изоляции.

Итоговые выводы:

1. Короткое замыкание — это критическое падение сопротивления, которое вызывает мгновенный перегрев.
2. Главные причины — износ изоляции (алюминий служит 20-25 лет) и плохой контакт (высокое переходное сопротивление).
3. Последствия — пожары (температура дуги достигает 5000°C), порча техники и риск ожогов.
4. Защита — использование автоматов с уставкой B или C и правильно подобранным номиналом (10А или 16А).
5. Действие — при появлении запаха гари нужно обесточить щит. Для тушения использовать только огнетушители класса «Е», воду применять нельзя!
