Почему мигает светодиодная лампа: основные причины возникновения фликера и колебаний напряжения

Что такое колебания напряжения и фликер в электрической сети

В современной энергетике качество электроснабжения оценивают по нескольким параметрам. Физическое явление, известное как фликер, представляет собой субъективное зрительное ощущение неустойчивости светового потока. Его возникновение связано с быстрыми изменениями параметров сети. Когда происходят периодические колебания напряжения, это напрямую влияет на работу бытовых и промышленных электроприборов. Главная причина этого процесса — резкие изменения нагрузок в питающей линии.

Физическая природа фликера

Физиологический механизм восприятия световых пульсаций основан на чувствительности сетчатки человеческого глаза. Человек способен уловить визуальное мерцание на частотах до 60–80 Гц — это критическая частота слияния мельканий. Однако многочисленные медицинские и инженерные исследования показывают, что мозг и зрительный анализатор реагируют на скрытые световые пульсации частотой до 300 Гц.

Помимо общей утомляемости, такие скрытые пульсации создают опасный стробоскопический эффект на производстве и в быту. Они ухудшают зрительное восприятие вращающихся механизмов, а у чувствительных людей могут провоцировать приступы фотосенситивной эпилепсии. Это также вызывает головную боль, утомление глаз и снижение концентрации внимания.

Доза фликера и нормы ГОСТ

Для численной оценки стабильности питания введены нормативные показатели. Кратковременная доза фликера обозначается индексом Pst и измеряется за интервал времени в 10 минут. Долговременная доза фликера выражается через индекс Plt, расчет которого занимает два часа.

Согласно требованиям ГОСТ 32144-2013, в течение 95% времени каждой недели кратковременная доза фликера не должна превышать значение 1.0, а долговременная — значение 0.8. Нарушение этих норм означает ухудшение параметров сети, из-за чего светодиодный источник света переходит в нестабильное состояние.

Согласно международному стандарту IEEE 1789-2015, безопасный порог пульсации на частоте 100 Гц составляет не более 8%, тогда как у бюджетных ламп этот показатель нередко достигает 30–100%. Для частот в диапазоне до 300 Гц безопасный лимит рассчитывается по формуле f х 0.08. Таким образом, на частоте 100 Гц порог равен 8%, а на частоте 200 Гц — уже 16%. Продукция, соответствующая требованиям Energy Star (U.S. EPA), также жестко тестируется на минимальную рабочую частоту во избежание мерцания.

Почему светодиодная лампа начинает мигать во включенном состоянии

Многие пользователи сталкиваются с проблемой: после включения прибор ведет себя нестабильно. Давайте разберем, почему мигает светодиодная лампа во включенном состоянии, когда на нее подается рабочее напряжение. Часто причиной становится внутреннее устройство прибора или неисправная электрика здания.

Дешевый драйвер как главная причина мерцания

Если лампа начинает мерцать сразу после подачи питания, корень проблемы обычно кроется в ее электронном блоке. Дешевые модели часто оснащаются простейшим бестрансформаторным драйвером с гасящим конденсатором (RC-драйвер).

В простейшем RC-драйвере переменный ток частотой 50 Гц после прохождения через двухполупериодный диодный мост превращается в пульсирующий с удвоенной частотой 100 Гц. Из-за малой емкости сглаживающего конденсатора малейшее колебание в сети приводит к тому, что световой поток начинает заметно мерцать. Без качественной фильтрации светодиоды начинают циклически гаснуть и загораться именно с частотой 100 Гц.

Качественная светодиодная лампа с полноценным IC-драйвером (импульсным стабилизатором) способна поддерживать стабильный ток на светодиодах в широком диапазоне входного напряжения (от 165 до 265 В), поэтому у нее мерцание полностью отсутствует.

Чек-лист покупателя: как выбрать лампу без мерцания в магазине

Чтобы не приобрести некачественный прибор, при выборе светодиодных ламп в магазине рекомендуется обращать внимание на следующие параметры, указанные на упаковке:

1. Диапазон входного напряжения: Ищите маркировку с широким диапазоном (например, 170–265 В или 198–242 В). Лампы, на которых написано строго «230 В» или «220-240 В», обычно снабжены простейшими RC-драйверами.
2. Коэффициент пульсации (коэффициент пульсации): Качественные производители указывают его значение. Для жилых комнат, детских и рабочих кабинетов выбирайте лампы с пульсацией менее 1–5%.
3. Гарантийный срок: Косвенный признак надежности компонентов. Качественные лампы с IC-драйверами имеют гарантию от 2 до 5 лет. У дешевых моделей с RC-драйверами этот срок редко превышает 1 год.
4. Тип драйвера: Некоторые бренды прямо указывают наличие «IC Driver» или «без пульсаций» (Flicker-Free) на лицевой стороне коробки.

Проблемы с домашней электрикой

Нестабильный контакт — еще одна причина, почему мерцает светодиодная лампа во включенном состоянии. Если винтовые клеммы в распределительной коробке ослабли, переходное сопротивление контакта может возрасти до нескольких Ом. При прохождении тока это место начинает сильно нагреваться, а напряжение на патроне начинает хаотично падать.

В такой ситуации люстра со светодиодными источниками света начинает вести себя непредсказуемо, свет то затухает, то резко становится ярче. Опыт аудита бытовых электросетей показывает, что около 30% случаев мерцания во включенном состоянии связаны именно с окислением скруток в старых коробках или ослаблением винтов в патронах.

Почему светодиодная лампа мерцает в выключенном состоянии

Бывает так, что прибор продолжает мигать даже после того, как мы выключаем свет в комнате. Давайте подробно разберем, почему светодиодная лампа мерцает в выключенном состоянии. Это явление часто вызывает беспокойство у владельцев, ведь в теории цепь питания должна быть полностью разомкнута. Регулярные вспышки в выключенном состоянии вредны не только для глаз, но и существенно сокращают ресурс работы самого драйвера ламы, изнашивая его пусковой конденсатор.

Влияние выключателя с подсветкой

Главный виновник того, что лампа начинает мигать после перевода клавиши в отключенное положение — это выключатель с подсветкой (неоновым индикатором или светодиодом). После перевода клавиши в положение «выключено» цепь разрывается не полностью: малый ток утечки (около 0.5–1.5 мА) продолжает течь через цепь индикации.

Этот микроток поступает на входной фильтрующий конденсатор драйвера. Конденсатор постепенно накапливает заряд, пока напряжение на нем не достигнет порога запуска управляющей микросхемы драйвера (порог UVLO зависит от топологии ИС и обычно составляет от 8.5 до 18 В). В этот момент лампа делает короткую вспышку, мгновенно разряжая конденсатор. Затем этот цикл повторяется, и лампа продолжает мерцать с периодом в несколько секунд. По сути, лампа переходит в циклическое состояние заряда и разряда.

Наводки и наведенное напряжение в проводке

Вторая распространенная причина — это возникновение наведенного потенциала в кабельных трассах. Когда длинные кабели проложены параллельно в одной штробе (например, линии к проходным переключателям), между жилами образуется паразитная емкость. Погонная емкость стандартного медного кабеля ВВГнг 3х1.5 составляет порядка 50–150 пФ/м. Если длина линии превышает 20 метров, суммарная емкость достигает примерно 3 нФ.

Этого достаточно, чтобы через изоляцию начал протекать слабый емкостный ток. При напряжении сети 230 В (50 Гц) реактивное сопротивление такой емкости составит около:

XC =1/ (2π f C) ≈1,06 МОм

Это обуславливает протекание тока утечки величиной до I=U/XC≈0,217 мА. Под воздействием этого тока на разомкнутом проводе появляется наведенное напряжение. Его величины вполне хватает, чтобы постепенно заряжать конденсатор драйвера.

Даже если разомкнуть цепь, паразитный емкостный ток все равно находит путь к схеме питания. В результате совместная работа емкости кабеля и чувствительного драйвера приводит к периодическим вспышкам, которые становятся особенно заметными в полной темноте.

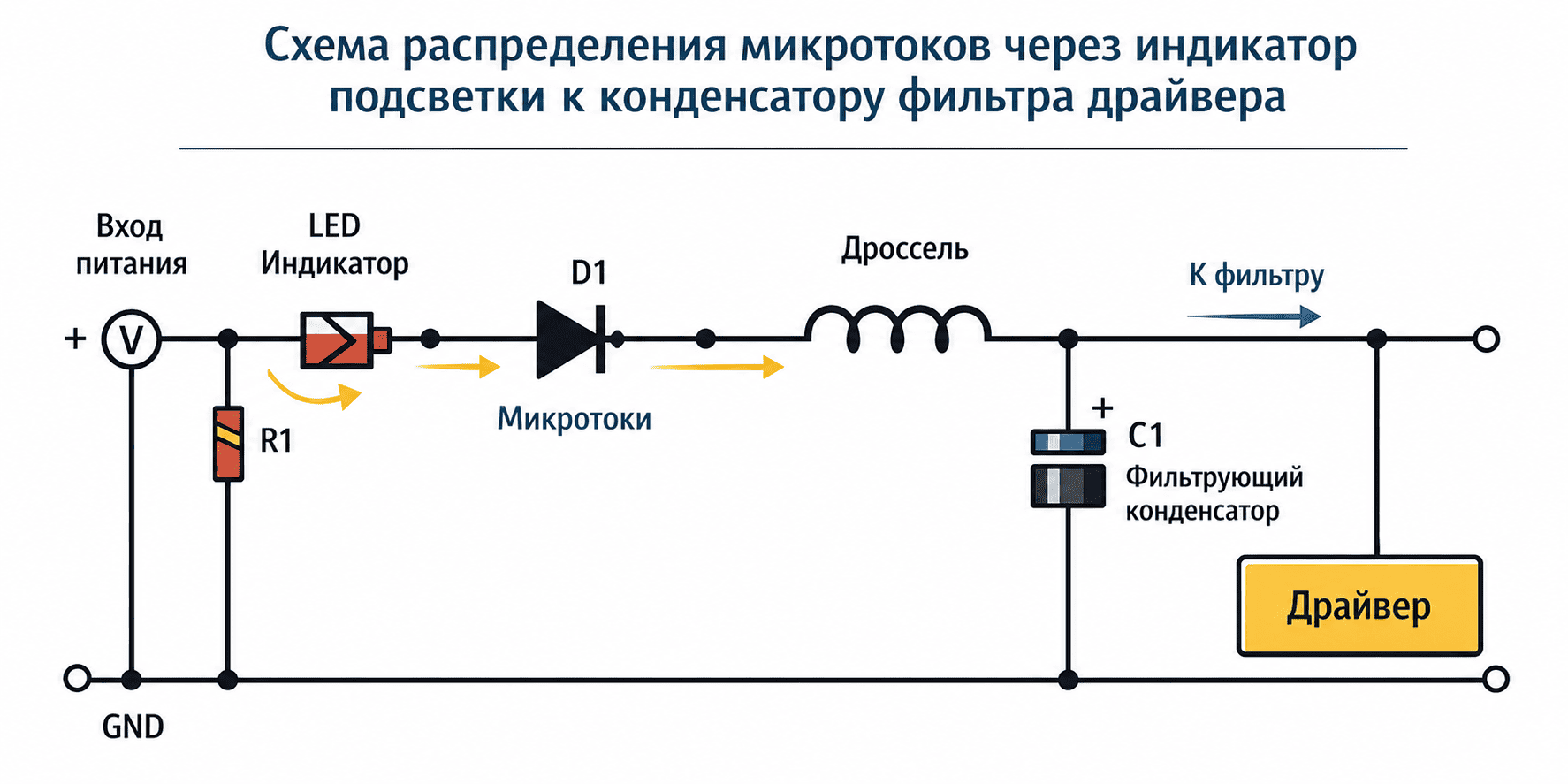

Рисунок 2. Электрическая схема распределения микротоков через индикатор подсветки к конденсатору фильтра драйвера.

Как проверять электропроводку и устранять мерцание света своими руками

Когда в доме или квартире мерцание светильников начинает вызывать дискомфорт, необходимо проверять проводку, так как неисправная домашняя электрика может быть пожароопасной. Мы подготовили практический алгоритм, который поможет вам локализовать дефекты и безопасно устранять неприятный эффект своими руками.

⚠️ ВАЖНО: Правила безопасности Любые работы в электрощитах, распаечных коробках, подрозетниках и люстрах должны проводиться при полностью отключенном вводном автоматическом выключателе в квартирном или этажном щите. Перед началом работ обязательно проверьте отсутствие напряжения на контактах сертифицированным указателем напряжения (индикаторной отверткой) или мультиметром. Если вы не имеете соответствующего опыта или группы допуска по электробезопасности, обратитесь к квалифицированному электрику. Неаккуратный монтаж под напряжением опасен для жизни!

Шаг 1. Локализация проблемы

Прежде всего, следует начинать диагностику с простой проверки.

• Простой тест со смартфоном: Наведите камеру вашего телефона на включенную светодиодную лампу. Если на экране появились отчетливые темные полосы, бегущие по экрану, это свидетельствует о высоком коэффициенте пульсации лампы (более 15–20%). Аналогичный экспресс-тест можно провести с помощью обычного карандаша: быстро помашите им перед включенной лампой (карандашный тест). Если вы видите не размытый след, а несколько четких силуэтов карандаша — лампа мерцает с высокой частотой.
• Сравнение с лампой накаливания: Замените тестируемый прибор на обычную лампу накаливания. Если она горит абсолютно стабильно, проблема кроется исключительно в некачественном драйвере светодиодного источника. Если же и лампа накаливания заметно колеблется по яркости, в то же время измеряя напряжение на контактах мультиметром, вы обнаружите просадки в сети. Это указывает на плохой контакт в клеммнике или патроне, который под нагрузкой может искрить, что пожароопасно. Подобное состояние контактов требует немедленного ремонта. Практика показывает, что качественная протяжка винтовых соединений позволяет полностью исключить подобные риски.

Шаг 2. Модернизация выключателя с подсветкой

Если прибор мигает после размыкания цепи из-за подсветки клавиш, существует несколько путей решения.

Самый простой способ — полностью убрать светодиод или неоновую лампочку из клавиши, однако это лишает нас удобства поиска выключателя в темноте. Чтобы сохранить индикацию, мы рекомендуем установить параллельно патрону пленочный помехоподавляющий конденсатор класса X2 (номиналом 0.1–0.47 мкФ на рабочее напряжение не менее 400 В).

Инструкция по монтажу: Конденсатор X2 подключается строго параллельно клеммам питания люстры (в потолочном стакане люстры или внутри распаечной коробки). Его контакты соединяются с клеммой «L» (фаза) и «N» (ноль) параллельно входящим проводам патрона лампы. Последовательное подключение конденсатора запрещено, так как это приведет к некорректной работе цепи питания.

Второй способ — установить шунтирующий резистор (сопротивлением 51–100 кОм, мощностью не менее 2 Вт) параллельно клеммам, куда подключена люстра. Это перенаправит ток утечки в обход драйвера лампы.

Важное предупреждение о нагреве резистора: Шунтирующий резистор при прохождении через него тока во включенном состоянии будет выделять тепло (около 0.5–1.0 Вт). Ни в коем случае не заматывайте резистор обычной изолентой вплотную к пластиковым деталям патрона или корпуса люстры. Поместите его в термоусадочную трубку и зафиксируйте вдали от легкоплавких материалов.

Также важно заглянуть в распределительный щит или коробку: выключатель должен разрывать именно фазный провод, а не нулевой. Согласно требованиям ПУЭ, коммутационные аппараты в однофазных цепях должны устанавливаться в фазном проводнике. Если на патрон постоянно подается фаза, емкостные наводки гарантируют слабое свечение диодов после отключения питания. Правильное изменение коммутации в распределительной коробке вернет фазу на разрыв выключателя, решив проблему нежелательного мерцания.

Чек-лист устранения мерцания

Шаг 1. Провести тест с помощью камеры смартфона на наличие видимой и скрытой пульсации.

Шаг 2. Заменить светодиодную лампу на лампу накаливания (проверить стабильность контактов сети).

Шаг 3. Проверить наличие подсветки на выключателе (при наличии — установить конденсатор X2 или резистор строго параллельно лампе).

Шаг 4. Убедиться с помощью индикаторной отвертки, что выключатель разрывает фазу, а не ноль.

Шаг 5. Проверить мультиметром величину напряжения в щитке при пиковых нагрузках.

Что делать, если виноват поставщик электроэнергии (Защита прав потребителя)

Если проверка лампой накаливания и мультиметром показала, что напряжение проседает во всем доме, виновником является энергоснабжающая организация. Согласно Закону РФ «О защите прав потребителей» и Правилам предоставления коммунальных услуг (Постановление Правительства РФ № 354), исполнитель коммунальной услуги обязан обеспечивать параметры сети по ГОСТ 32144-2013. Допустимое отклонение напряжения в точках поставки должно составлять не более ±10% от номинала 230 В (предельно допустимый диапазон от 207 В до 253 В).

Алгоритм действий для защиты своих прав:

1. Зафиксируйте нарушение: Вызовите аварийную службу вашей Управляющей компании (УК) или Энергосбыта для фиксации просадок напряжения и составления официального акта. Заявку обязательно регистрируйте с указанием входящего номера, даты и фамилии оператора.
2. Проведение замеров: Потребуйте от УК установки сертифицированного прибора-анализатора параметров сети для замера суточных колебаний напряжения и уровня фликера в соответствии с ГОСТ IEC 61000-4-15.
3. Направление претензии: Направьте письменную претензию в адрес УК или ресурсоснабжающей организации. Потребуйте привести параметры напряжения в норму и компенсировать убытки, если из-за скачков и просадок напряжения у вас вышла из строя бытовая техника или перегорели приборы освещения. При отказе добровольно урегулировать спор потребитель имеет право обратиться с жалобой в Роспотребнадзор или направить исковое заявление в суд.

FAQ

Вопрос 1: Влияет ли фликер и мерцание ламп на здоровье человека?
Ответ: Да, повышенный коэффициент пульсаций на частотах до 300 Гц воспринимается нашей центральной нервной системой. Это явление способно вызывать переутомление, частые мигрени и снижение работоспособности. Поэтому важно отслеживать фликер в жилых и рабочих помещениях, где вы проводите много времени.

Вопрос 2: Поможет ли замена светодиодной лампы на более дорогую решить проблему мигания?
Ответ: Да, качественный светодиодный прибор оснащен IC-драйвером, который сглаживает перепады напряжения в сети и позволяет стабильно работать диодам без пульсаций в широком диапазоне (165-265 В). Новая качественная светодиодная модель переведет систему в стабильное состояние даже при умеренных колебаниях напряжения. Если вы задаетесь вопросом, почему дешемый прибор продолжает мигать, обратите внимание на технические параметры его схемы.

Вопрос 3: Как резистор помогает устранить мигание лампы при выключенном выключателе и почему без него не обойтись?
Ответ: Шунтирующий резистор подключается строго параллельно патрону лампы и забирает слабый ток утечки на себя. Из-за этого конденсатор драйвера перестает накапливать заряд после выключения. Теперь, когда мы отключаем свет, схема больше не пытается запускать светодиоды, и лампа перестает мерцать в выключенном состоянии. Этот метод позволяет эффективно нейтрализовать паразитные микротоки.

Итоговые выводы

• Что такое фликер: зрительное ощущение от колебаний светового потока, регламентируемое ГОСТ 32144-2013 (допустимые нормы кратковременной дозы Pst ≤ 1.0, долговременной — Plt ≤ 0.8).
• Почему мигает включенная лампа: из-за просадок напряжения в проводке (плохой контакт в распределительных коробках) или использования дешевых ламп с гасящим конденсатором (RC-драйвером) вместо стабилизированного IC-драйвера.
• Почему мигает выключенная лампа: из-за протекания малых токов утечки (0.5–1.5 мА) через выключатель с подсветкой или за счет паразитной емкостной связи в длинных параллельных кабелях (наводки в ВВГнг).
• Как устранить мигание в выключенном состоянии: установить параллельно патрону помехоподавляющий конденсатор класса X2 (0.1–0.47 мкФ, от 400 В), шунтирующий резистор (51–100 кОм, от 2 Вт) или перекоммутировать выключатель на разрыв фазного провода.
