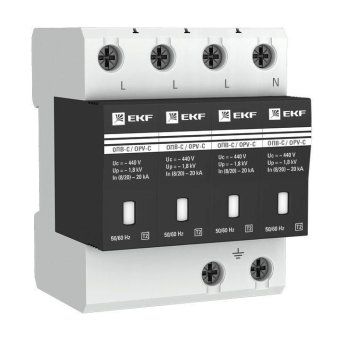

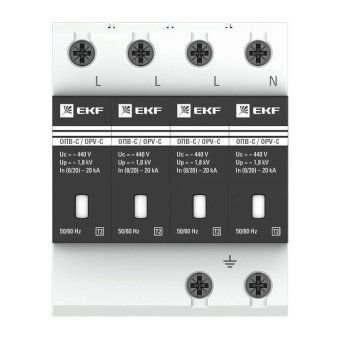

Ограничитель перенапряжения имп. ОПВ-C4 EKF opv-c4

Импульсные перенапряжения возникают при ударах молнии вблизи линий электропередач или из-за коммутационных помех в сети. Устройство ОПВ-C4 производства EKF предназначено для защиты низковольтных систем от повреждения дорогостоящего оборудования. Данный прибор ограничивает амплитуду напряжения до безопасного уровня, отводя избыточную энергию в систему заземления.

Технические особенности и назначение

ОПВ-C4 относится к классу защиты II (тип С). Его основная задача — подавление остаточных бросков напряжения после срабатывания разрядников I класса. Устройство устанавливается в распределительных щитах зданий и обеспечивает защиту бытовой техники, промышленной автоматики и серверного оборудования.

Технические параметры ОПВ-C4

Преимущества использования EKF ОПВ-C4

Применение данных модулей в схемах электроснабжения дает следующие результаты:

• Сохранность электроники: предотвращение выхода из строя плат управления котлов, холодильников и компьютеров.
• Простота диагностики: наличие индикатора состояния позволяет визуально контролировать исправность варисторного модуля.
• Легкость обслуживания: при выходе из строя сменный картридж заменяется без демонтажа всего устройства с DIN-рейки.
• Соответствие нормативам: конструкция полностью отвечает требованиям ГОСТ IEC 61643-11.

Рекомендации по монтажу

Для обеспечения эффективной защиты длина соединительных проводников от ОПВ до шины заземления должна быть минимальной (не более 0.5 метра). Устройство устанавливается после вводного автоматического выключателя или предохранителя. Важно обеспечить надежный контакт в клеммных зажимах для предотвращения перегрева при протекании тока разряда.
