Как установить проходной выключатель: схема подключения и порядок работ
Проходная схема нужна, когда одним светильником управляют из разных мест. Например, свет можно включить у входа в длинный коридор, а выключить у другой двери. Такой вариант подходит также для лестницы, спальни с двумя входами и других проходных помещений.
Сначала проверьте маркировку контактов и паспорт механизма, затем соединяйте жилы. Это простое правило помогает не перепутать общий и переключаемые контакты.
Разберём схему на две точки, вариант с перекрёстным механизмом для трёх и более мест и безопасный порядок монтажа. Устанавливаем проходной выключатель только после проверки схемы и полного снятия напряжения. Если в коробке есть неизвестные соединения, повреждена изоляция или нужно вмешательство в щит, работу должен выполнять квалифицированный электрик.
Что такое проходной выключатель и где его используют
Проходной выключатель — это механизм, который переключает один общий контакт между двумя выходами. В быту его также называют переключателем. В отличие от обычного выключателя, он не просто размыкает или замыкает одну пару контактов: каждый механизм меняет направление цепи.
Пара проходных устройств позволяет управлять одним светильником из двух мест. Положение клавиши на одном механизме не определяет положение клавиши на другом: свет меняется при переключении любого из них. Поэтому схема подходит для коридора, лестницы и проходного помещения.
Чем проходной механизм отличается от стандартного
У обычного выключателя обычно есть один вход и один выход. Он разрывает или соединяет одну цепь в одной точке управления. У проходного механизма есть общий контакт и два переключаемых контакта. На корпусе их часто обозначают L, 1 и 2, но точная маркировка зависит от серии.
| Механизм | Точки управления | Контакты в типовом исполнении | Где применяют |
| Стандартный выключатель | 1 | Вход и выход одной цепи | Комната с одной точкой управления |
| Проходной переключатель | 2 в паре | Общий контакт и два переключаемых | Коридор, лестница, спальня с двумя входами |
| Перекрёстный выключатель | 3 и более в составе схемы | Две пары переключаемых контактов | Маршрут с промежуточными точками управления |
Названия в каталогах могут отличаться. Например, IEK использует обозначения «проходной» и «перекрёстный» для разных схем контактов. При выборе смотрите на схему на корпусе и в паспорте, а не только на название товара (см. источник 1).
Когда нужны перекрёстные выключатели
Если светом нужно управлять из трёх мест, на концах линии оставляют два проходных механизма, а между ними устанавливают один перекрёстный. Для четырёх точек добавляют два промежуточных механизма. Крайними в такой цепи остаются проходные устройства.
Не путайте перекрёстный механизм с обычным двухклавишным. У них разные схемы контактов и назначение. Для двух независимых светильников нужен двухклавишный выключатель или двухклавишный проходной механизм по проекту, а не случайная замена одного изделия другим.
Что подготовить до монтажа
До покупки оборудования определите число точек управления, тип установки и маршрут кабеля. Проверьте распределительную коробку, состояние подрозетников и совместимость их глубины с выбранным механизмом.
Инструменты и материалы
Для стандартной скрытой установки обычно нужны электроустановочные изделия: два проходных механизма, подрозетники, распределительная коробка или доступная существующая коробка, кабель соответствующего сечения, зажимы или клеммы, крепёж и инструмент для зачистки и фиксации проводов. Состав зависит от проекта и конкретной серии.
Подготовьте исправный указатель напряжения, отвёртки, уровень, измерительный инструмент и маркировку для жил. Не берите клеммы наугад: проверьте допустимое сечение и способ соединения. В руководстве IEK для одной серии указано ограничение не более двух проводов под один винтовой зажим. Для других серий это требование нужно сверять отдельно (см. источник 1).
Безопасность перед работой
Перед монтажом отключите автомат, питающий линию, и исключите его случайное включение. Затем проверьте отсутствие напряжения непосредственно в месте работы исправным указателем. Проверяйте не только один провод, а все жилы, с которыми предстоит работать.
Монтаж при включённом питании запрещён. ГОСТ 12.1.013-78 требует выполнять монтажные и ремонтные работы после полного снятия напряжения и принятия мер безопасности (см. источник 2). Однополюсная индикаторная отвёртка может быть вспомогательным инструментом, но не должна заменять полноценную проверку отсутствия напряжения.
Остановите работу, если:
- автомат отключён, но указатель показывает напряжение;
- назначение жил в коробке неизвестно;
- изоляция повреждена или соединения перегреты;
- в одной коробке объединены несколько линий, а схема не определена;
- нужно работать внутри распределительного щита.

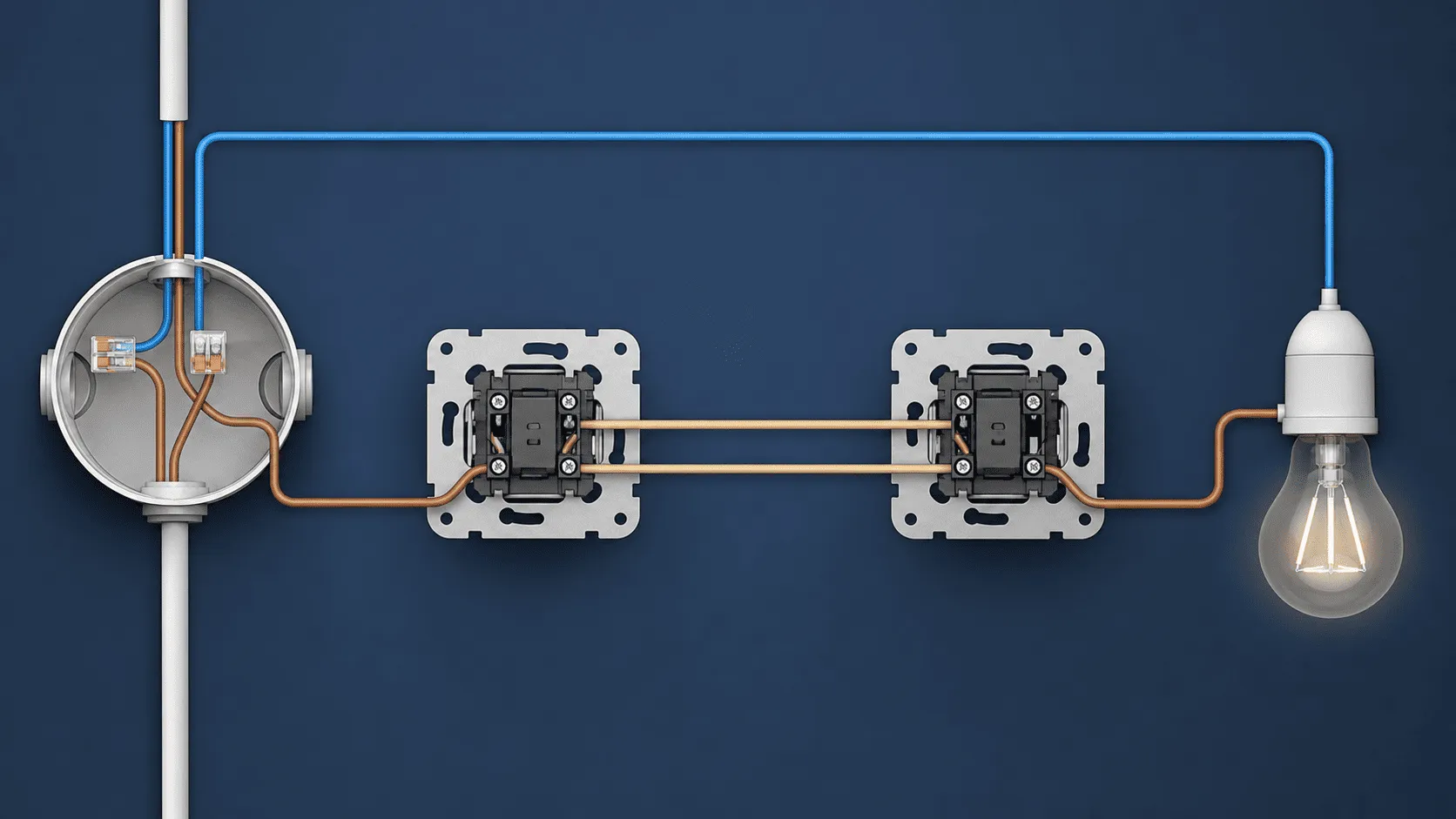

Схема подключения проходного выключателя из двух мест

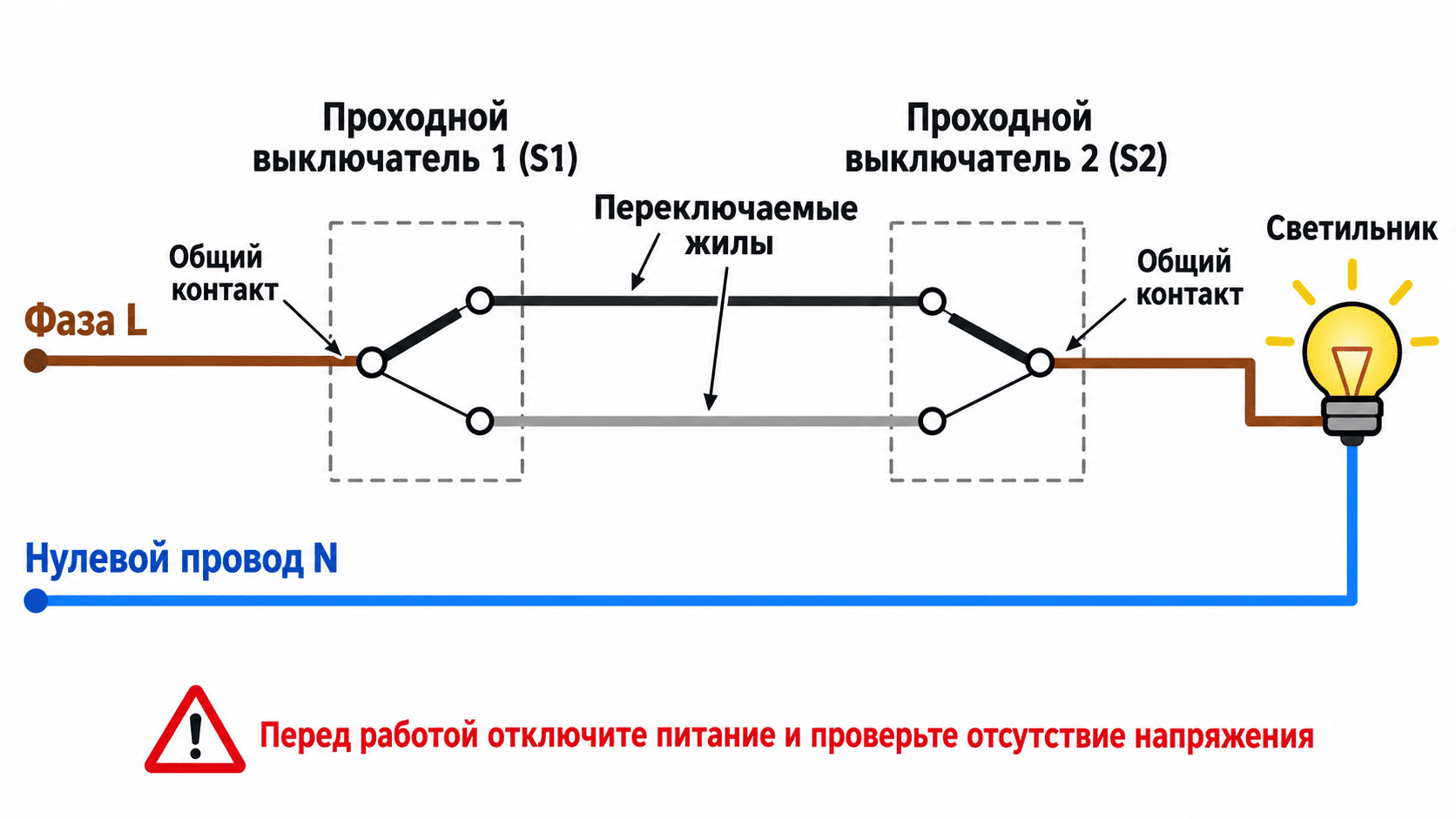

В классической схеме используются два проходных механизма и один светильник. Фазный провод приходит на общий контакт первого механизма. Два переключаемых контакта первого механизма соединяются с двумя переключаемыми контактами второго. С общего контакта второго механизма фаза уходит на светильник. Нулевой провод приходит к светильнику напрямую, без прохождения через клавиши.
Схема такая:
- Фаза сети → общий контакт первого проходного механизма.
- Два переключаемых контакта первого механизма → два контакта второго.
- Общий контакт второго механизма → фазный вывод светильника.
- Нулевой провод → нулевой вывод светильника.
Защитный проводник прокладывают непрерывно по схеме электроустановки. Использовать его как рабочую жилу или подключать к контактам выключателя нельзя.

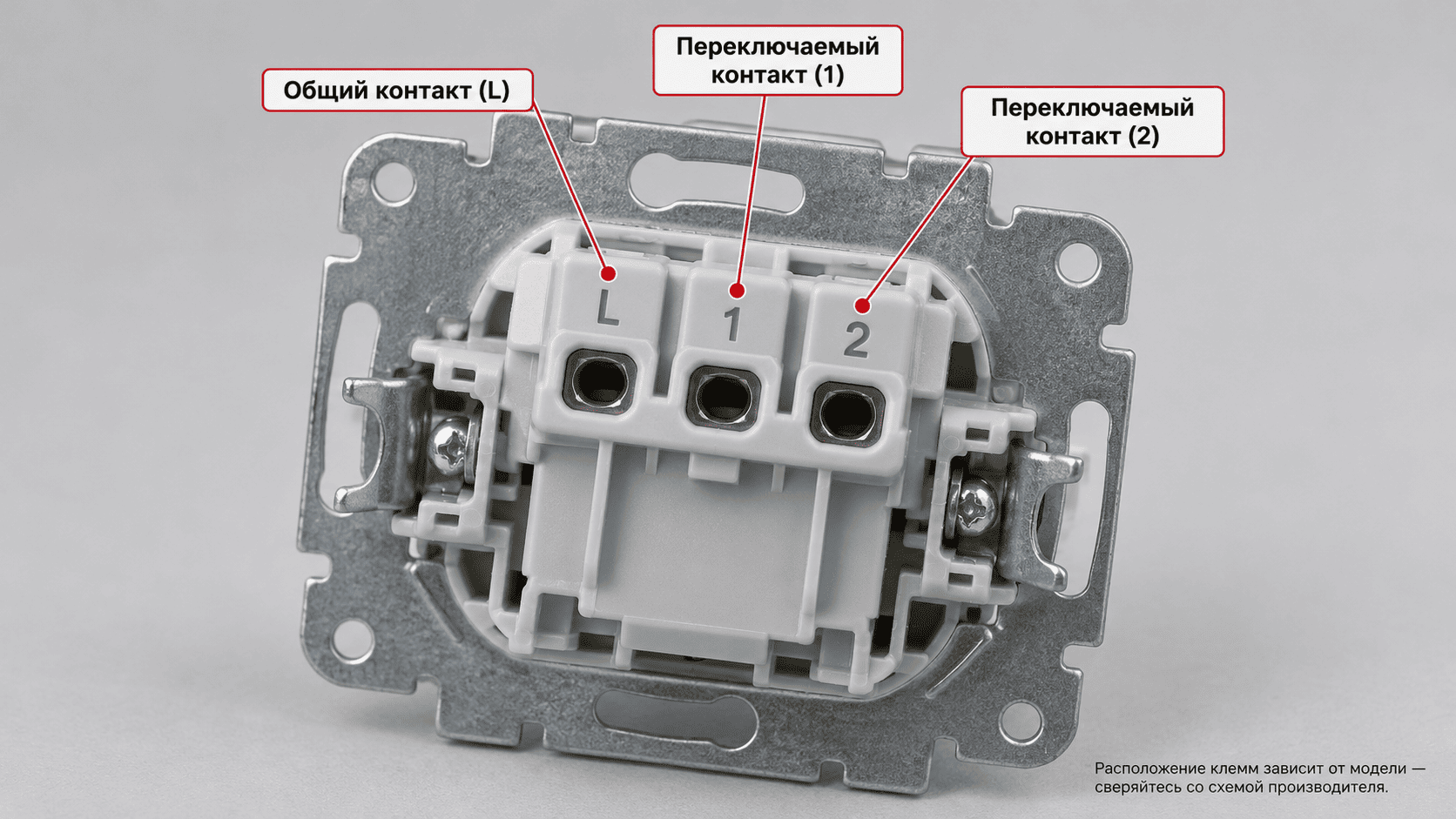

Как читать маркировку L, 1 и 2
Маркировка L обычно обозначает общий контакт. Клеммы 1 и 2 относятся к двум переключаемым направлениям. Но обозначения и расположение клемм могут отличаться, поэтому перед монтажом сверяйте их с паспортом конкретной модели.
Две жилы между механизмами образуют пару переключаемых проводников. Их нельзя подключать к общему контакту второго выключателя вместо предусмотренных выходов. Если перепутать общий и переключаемый контакт, свет может работать только из одного места или переключаться непредсказуемо.
В старой проводке схема на корпусе важнее цвета изоляции. Перед подключением проверьте назначение жил измерением по отключённой схеме. Не определяйте функцию провода только по его цвету.
Схема управления с трёх и более мест
Для трёх точек между двумя крайними проходными механизмами ставят перекрёстный. Его задача — поменять местами две линии или пропустить их прямо, в зависимости от положения клавиши. На вход перекрёстного механизма приходит пара жил от первого проходного, с выхода пара уходит ко второму.
Перед монтажом начертите цепь от автомата до светильника. Отметьте общий контакт каждого крайнего механизма и обе пары переключаемых жил. Так проще не перепутать вход и выход в распределительной коробке.
Как установить проходной выключатель
Установка проходного выключателя состоит из нескольких шагов: разметьте места, подготовьте коробки и трассу, проложите кабель, соедините жилы по схеме, закрепите механизмы и проверьте работу.
Разметка, коробка и прокладка кабеля
Разметьте места установки с учётом проекта и того, как люди проходят по помещению. Проверьте, что под каждым механизмом есть подходящая монтажная коробка, а в трассе предусмотрено место для соединений. Распределительную коробку оставьте доступной для осмотра и ремонта.
Если проводка новая, заранее рассчитайте количество жил между коробкой и каждым выключателем. Для двух точек управления нужны две переключаемые жилы между механизмами и другие проводники, предусмотренные схемой линии. Сечение и тип кабеля и проводов выбирайте по проекту, нагрузке и требованиям конкретной электроустановки.
Закрепите подрозетники без перекоса. После прокладки кабеля оставьте запас для подключения, но не заполняйте коробку лишними петлями. Перед соединением подпишите жилы по схеме, чтобы не полагаться на память.
Соединение в коробке и проверка работы
Ещё раз убедитесь, что напряжения нет, и соедините жилы в распределительной коробке по чертежу. Для каждого контакта используйте способ, предусмотренный производителем: винтовой зажим, пружинную клемму или другой совместимый соединитель. Не зажимайте в одной клемме больше проводов, чем разрешено паспортом изделия.
Установите механизмы в подрозетники, не зажимая провода распорными лапками. Руководство IEK рекомендует сначала присоединить подготовленные провода, затем закрепить механизм и только после этого поставить рамку и клавишу (см. источник 1). Винты крепления затягивайте равномерно, без перекоса корпуса.
После сборки уберите инструмент из зоны работ, установите защитные элементы и только затем подайте питание. Проверьте свет из каждой точки управления в разных положениях клавиш. Если одна клавиша не влияет на свет или управление работает только из одного места, питание снова отключают и проверяют общий контакт, пары переключаемых жил и соединения в коробке.
Типичные ошибки при подключении
Стандартный механизм вместо проходного. Один обычный механизм не создаёт управление из двух мест. В паре должны стоять устройства с соответствующей схемой контактов.
Перепутан общий контакт. Если фазу или провод к светильнику посадить не на общий вывод, цепь будет работать только в части положений.
Разорван нулевой проводник. В бытовой схеме выключателем управляют фазной частью цепи, а нулевой проводник ведут к светильнику по предусмотренной схеме. Ошибочная коммутация усложняет обслуживание и повышает риск при замене светильника.
Соединение сделано под напряжением. Даже короткая проверка «на включённой линии» недопустима. Сначала отключают автомат, затем проверяют отсутствие напряжения указателем.
Клеммы затянуты слабо или перегружены. Плохой контакт нагревается, а чрезмерное количество жил под зажимом мешает нормальной фиксации. Число проводов и допустимое сечение сверяют с паспортом механизма.
Часто задаваемые вопросы о проходном выключателе
Можно ли заменить один обычный выключатель проходным, не меняя проводку?
Обычно нет. Для управления из двух мест нужны второй механизм и соответствующая пара переключаемых жил между точками. Если кабель уже проложен, сначала определяют его состав и состояние, а затем выбирают схему.
Почему свет включается только из одного места после монтажа?
Чаще всего перепутан общий контакт одного из механизмов, разорвана одна переключаемая жила или выбран обычный выключатель вместо проходного. После отключения питания сверяют маркировку и соединения с паспортом.
Можно ли ставить проходные механизмы разных серий?
Только если их схемы контактов и параметры совместимы. Внешнее сходство не подтверждает совместимость. Сверьте назначение клемм, способ монтажа и требования производителя.
Когда безопаснее отказаться от самостоятельного подключения?
Если неизвестно, какая линия отключается автоматом, в коробке есть несколько пересекающихся цепей, изоляция повреждена или требуется работа в щите. В таких случаях нужна диагностика и монтаж квалифицированным электриком.
