Устройства электрозащиты в квартире и доме — виды и применение

Когда после одновременного включения чайника и обогревателя гаснет свет, причина обычно понятна: сработал автомат. С утечкой тока, обрывом нуля или грозовым импульсом сложнее. Снаружи всё выглядит одинаково — электричества нет. Но распознают эти аварии разные устройства.

Один «главный автомат» здесь не справится. Он следит за током в линии, но не оценивает напряжение и не всегда замечает опасную утечку через повреждённую изоляцию. Для утечки ставят УЗО. Реле напряжения отключает нагрузку при длительном отклонении, а УЗИП принимает короткий импульс.

Защита электросети получается многоуровневой. Её состав зависит от схемы электроснабжения, состояния электропроводки, системы заземления и подключённой техники. Отдельно учитывают возраст и состояние электропроводки. Разберём, за что отвечает каждый модуль и почему чужая схема электрощита редко подходит без пересчёта.

От каких аварий должна защищать домашняя электросеть

У домашней сети несколько характерных аварийных режимов. При перегрузке линия долго проводит ток выше допустимого, из-за чего греются изоляция и соединения. При коротком замыкании ток растёт резко. В обоих случаях питание нужно отключить до повреждения кабеля.

Ток утечки идёт по непредусмотренному пути: через корпус неисправного электроприбора, влажную поверхность или человека. Для защиты от поражения электрическим током применяют дифференциальные устройства. Длительное повышение или понижение напряжения опасно для электроники и двигателей бытовой техники. Краткий грозовой либо коммутационный импульс длится намного меньше, но его амплитуда способна повредить изоляцию и электронные приборы.

Отдельная проблема — дуговой пробой. Ослабленный контакт или надломленный провод искрит, хотя ток в электрической цепи ещё недостаточен для обычного отключения автомата. Поэтому электроустановки жилых зданий требуют нескольких уровней электробезопасности. При отключении электричества сработавший модуль подсказывает причину, но не всегда даёт полный ответ.

Автоматический выключатель: защита проводки от сверхтока

IEC 60898-1 относит бытовые автоматические выключатели к аппаратам защиты от сверхтока. Автоматический выключатель отключает линию при перегрузке и коротком замыкании. Он защищает прежде всего кабель и соединения, поэтому его номинал выбирают по допустимому току проводников и условиям прокладки, а не только по мощности электроприборов.

У модульных выключателей разные номинальные токи, характеристики срабатывания, число полюсов и отключающая способность. Выбирать их по одной таблице без расчёта линии нельзя. Завышенный номинал оставит кабель без требуемой защиты от сверхтоков, а заниженный будет срабатывать при штатной нагрузке.

Автомат обеспечивает защиту от короткого замыкания, но не заменяет устройство защитного отключения. Небольшой ток через тело человека может быть опасен и при этом оставаться слишком малым для электромагнитного расцепителя.

Как работают тепловой и электромагнитный расцепители

Первый механизм реагирует на длительную перегрузку. Биметаллическая пластина нагревается, изгибается и запускает размыкание контактов. Чем выше превышение тока, тем быстрее происходит отключение.

Второй механизм рассчитан на резкий рост тока при КЗ. Катушка создаёт магнитное поле и почти сразу освобождает защёлку. Так один выключатель реагирует и на медленный перегрев, и на аварийный скачок тока.

УЗО: защита при утечке тока

Устройство защитного отключения сравнивает ток, ушедший по фазному проводнику, с током, вернувшимся по нейтрали. Разница называется дифференциальным током. Если она превышает порог срабатывания, УЗО размыкает цепь.

УЗО снижает риск поражения электрическим током и пожара из-за утечки. Его ставят на розеточные группы и линии ванных комнат, кухонь, водонагревателей и стиральной машины. Встроенного контроля сверхтока у обычного УЗО нет — это прямо указано в области применения IEC 61008-1:2024. Поэтому перед ним нужен автоматический выключатель с подходящими параметрами.

Заземление и УЗО решают связанные, но разные задачи. Защитный проводник создаёт путь для аварийного тока, а УЗО отслеживает дисбаланс и отключает питание. Наличие одного элемента не даёт права отказаться от другого.

На корпусе есть кнопка TEST. Она проверяет механизм срабатывания, но не заменяет измерения электроустановки. Schneider Electric рекомендует выбирать периодичность проверки по местным правилам, инструкции изготовителя и условиям эксплуатации.

Дифавтомат: автомат и УЗО в одном корпусе

Дифавтомат, или АВДТ, объединяет две функции: реагирует на дифференциальный ток и обеспечивает защиту от перегрузки и короткого замыкания. Именно наличие встроенной сверхтоковой защиты отличает его от УЗО. Это определение закреплено в IEC 61009-1:2024.

АВДТ экономит место в электрощитке: отдельную линию закрывает один модуль. Связка «УЗО + автомат» занимает больше места, зато после срабатывания иногда проще понять характер аварии. Что выбрать, зависит от проекта, свободных позиций и требований к селективности.

Не стоит определять тип модуля только по ширине корпуса. Смотрите маркировку: номинальный ток, характеристику автомата, ток утечки, тип дифференциального контроля и схему на лицевой панели.

Реле напряжения и УЗМ: защита при длительных скачках

Реле контроля напряжения и УЗМ следят за уровнем напряжения в электросети. Когда измеренное значение выходит за установленные верхний или нижний пределы, реле отключает нагрузку. После нормализации питание возвращается с заданной задержкой. Такой алгоритм защищает компрессоры кондиционеров и холодильников от слишком быстрого повторного пуска.

Принцип порогового контроля показан и в технической документации ABB: выходное реле меняет состояние при пересечении настроенного порога с учётом гистерезиса. В домашнем электрощите такой модуль применяют для защиты бытовой техники при обрыве нуля, устойчивом повышении или просадке напряжения.

Реле не ограничивает молниевой импульс и не защищает линию от КЗ. Для этих угроз нужны другие модули.

УЗИП: защита от кратковременных импульсов

УЗИП ограничивает переходное перенапряжение и отводит импульсный ток. Актуальная IEC 61643-11:2025 распространяется на аппараты, подключаемые к низковольтным цепям переменного тока для защиты от перенапряжений, вызванных прямыми и косвенными воздействиями молнии или коммутациями.

Импульсная защита особенно актуальна для частного дома с воздушным вводом, наружными линиями и системой молниезащиты. В многоквартирном здании необходимость и тип УЗИП определяют по проекту, вводу и уже установленным ступеням.

Сам по себе УЗИП проблему не решает. Важны тип модуля, резервный выключатель, длина соединений и исправный PE-провод. Пока нет данных объекта, назначать класс и схему подключения нельзя.

УЗДП: защита от искрения и дугового пробоя

Устройство защиты от дугового пробоя распознаёт характерные электрические помехи, возникающие при устойчивом искрении. Причиной бывает повреждённый кабель, ослабленная клемма или перелом жилы. Ток при последовательной дуге может оставаться ниже номинала автомата, поэтому его тепловой механизм не всегда отключит такую линию.

IEC 62606 устанавливает требования к AFDD — аппаратам обнаружения дугового пробоя для бытовых цепей переменного тока. УЗДП дополняет автомат и дифференциальную защиту, но не отменяет их.

Подробнее принцип действия, ограничения и критерии выбора разобраны в материале об УЗДП.

Какие аппараты устанавливают в жилом электрощите

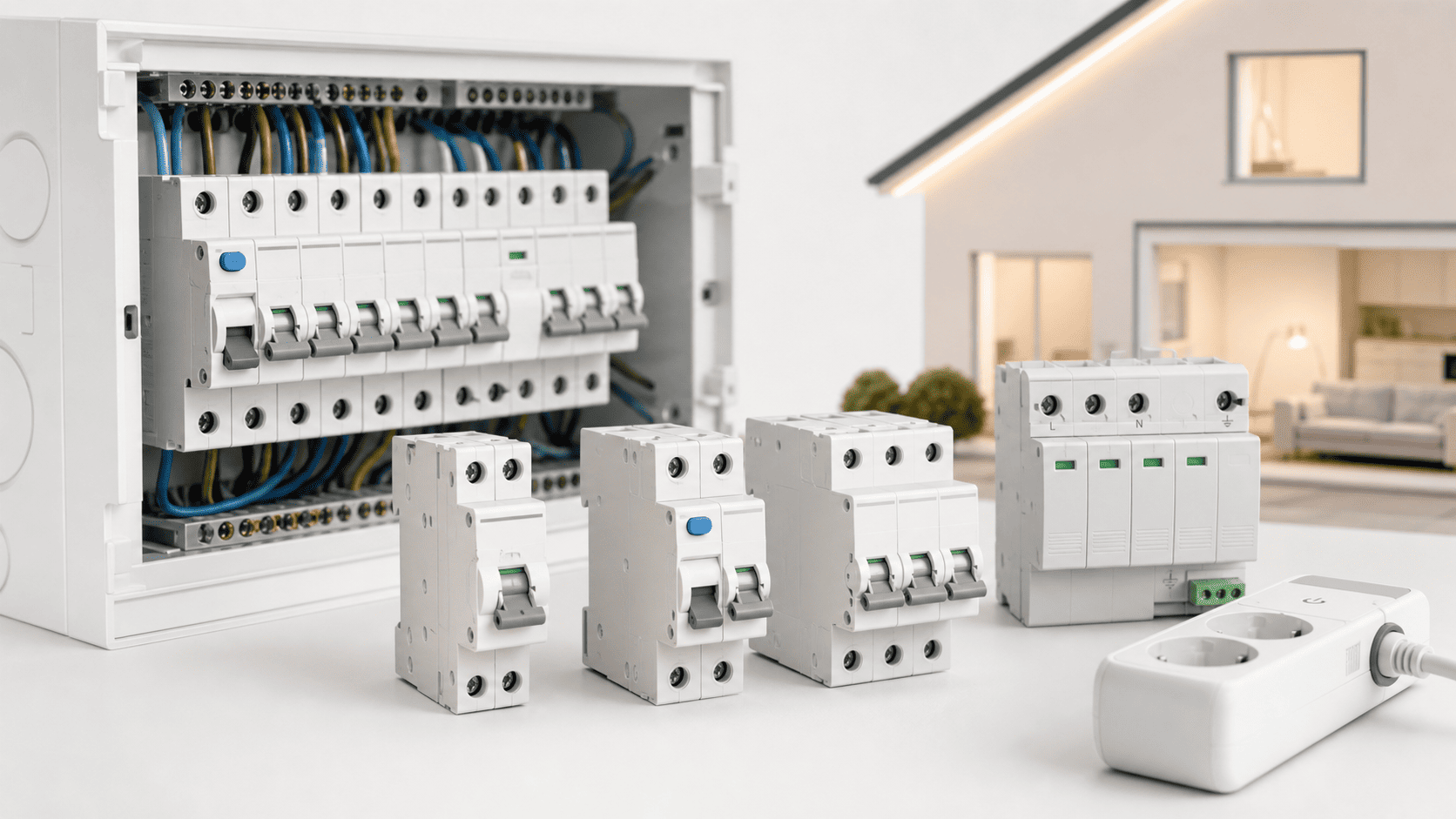

Набор устройств зависит от рисков объекта. В жилье обычно предусматривают вводной выключатель нагрузки, групповые автоматические выключатели, УЗО или АВДТ для отдельных линий и контроль длительных отклонений напряжения. Для мощной техники выделяют самостоятельные линии. Щит частного дома часто дополняют УЗИП, особенно при воздушном вводе и наружных кабелях. Потребление электроэнергии влияет на распределение групп, но не отменяет расчёт кабелей.

У каждого элемента своя работа:

• вводной выключатель нагрузки отключает объект, а выделенную мощность ограничивает вводная защита;
• групповые автоматы защищают проводку отдельных помещений и нагрузок;
• УЗО или дифавтоматы контролируют утечки;
• реле напряжения или УЗМ отключают электроприборы при недопустимом напряжении;
• УЗИП принимает краткий импульс перенапряжения;
• УЗДП распознаёт опасное искрение.

Список выше — не готовая схема подключения. Для проекта нужны параметры электроснабжения, расчёт нагрузок и проверка защитных проводников. О назначении аппаратов и компоновке можно прочитать в руководстве по сборке электрощита для частного дома, а критерии автомата — в статье про выбор автоматического модульного выключателя.

Почему набор защиты нельзя выбирать по готовой картинке

Два внешне одинаковых объекта могут иметь разные системы заземления, сечение кабелей, выделенную мощность и состояние вводного щита. В частном доме добавляются воздушная линия, молниезащита, генератор, уличные потребители и трёхфазное электроснабжение.

Квалифицированный электрик сначала собирает исходные данные и проводит измерения. Проверяет систему заземления, максимальный ток короткого замыкания, сечение кабеля, распределение нагрузки и селективность. Только потом выбирает защитный автомат и схему. В готовой картинке из интернета этого расчёта нет.

Частые ошибки при выборе электрозащиты

Чаще всего вводной автомат считают полной защитой жилья. Но он не контролирует утечку и качество напряжения. Другая ошибка — установка УЗО без автомата, ограничивающего сверхток. Опасно и завышать номинал «чтобы не выбивало»: тогда перегреваться будет кабель. Сама установка УЗО требует проверки фазных проводов и нейтрали защищаемой группы.

Также часто путают реле напряжения с УЗИП, подключают чувствительную электронику к обычному сетевому фильтру и считают вопрос закрытым. Фильтр в удлинителе не заменяет щитовой модуль. Ещё одна ошибка — забыть о кнопке TEST и состоянии индикатора УЗИП. Повторная установка УЗО после срабатывания допустима только после поиска причины.

Монтаж в действующем электрощите опасен. Статья объясняет назначение модулей, но не заменяет проект, измерения и допуск к электромонтажным работам.

Вопросы и ответы

Достаточно ли одного автомата на всю квартиру?
Нет. Автомат отключает сверхток, но не реагирует на небольшой ток утечки и не защищает технику от длительного перенапряжения. При одной общей линии любая авария оставляет без электричества все комнаты.

Чем УЗО отличается от автоматического выключателя?
УЗО сравнивает ток в фазном и нейтральном проводниках и отключает цепь при утечке. Автоматический выключатель реагирует на перегрузку и короткое замыкание. Дифавтомат объединяет обе функции.

Нужно ли реле напряжения, если установлен УЗИП?
Да, если проект предусматривает защиту от обоих рисков. Реле отключает нагрузку при длительном повышении или понижении напряжения. УЗИП ограничивает короткий импульс. Эти устройства выполняют разные задачи.

Обязательно ли УЗИП в квартире?
Не всегда. Решение зависит от схемы электроснабжения здания, внешней молниезащиты, типа ввода и уже установленных ступеней защиты. Эти данные берут из проекта и проверяют на месте.

Можно ли самостоятельно собрать электрощит?
Изучить назначение модулей полезно, но расчёт и сборку лучше поручить специалисту. Ошибка в номинале, системе заземления или соединении кабелей создаёт риск пожара и воздействия тока. После монтажа электроустановку проверяют измерительными приборами, а не только включением нагрузки.
