Виды наконечников для проводов: классификация, правила выбора и технология обжима

Кабельный наконечник — это электрический контакт, предназначенный для оконцевания жил. Существуют следующие основные виды наконечников для проводов: кольцевой наконечник, вилочный наконечник, втулочный наконечник (НШВИ), плоские разъемы и кабельная гильза. Их классифицируют по материалу (медные, алюминиевые, комбинированные), наличию изоляции и способу монтажа.

Что такое кабельный наконечник и для чего он используется?

В месте стыка двух проводников возникает переходное сопротивление. Плохой контакт приводит к росту сопротивления, нагреву, окислению и последующему разрушению узла. Кабельный наконечник создает надежную площадь соприкосновения и снижает переходное сопротивление до минимума.

Назначение кабельных наконечников и гильз

Наконечник нужен для оконцевания проводника, чтобы зафиксировать его в клемме или на шине. Соединительная кабельная гильза решает другую задачу — она стыкует кабели между собой внахлест или встык в муфтах и распределительных коробках.

Кабельный наконечник распределяет механическую нагрузку в месте крепления, защищает узел от деформации и сохраняет структуру металла. Это необходимо для надежной работы распределительных щитов и линий электропередачи.

Почему многожильный провод нельзя подключать без оконцевания?

Если зажать оголенный многожильный провод винтом клеммника напрямую, винт сомнет и частично срежет тонкие проволоки. Фактическое сечение кабеля в месте подключения уменьшится.

Электротехническая медь подвержена температурной релаксации напряжений и ползучести. Под давлением винта и при нагреве от тока металл деформируется, ослабляя контакт. Это приводит к опасным последствиям:

• Увеличивается переходное сопротивление;
• Соединение локально нагревается;
• Медь окисляется, образуя черный налет оксида меди(II) $CuO$, который не проводит ток;
• Возникает риск дугового пробоя и пожара.

Опрессовка тонкостенной втулкой или наконечником стягивает отдельные проволоки в единый монолит, исключая эти риски.

«Механическая прочность таких соединений стандартизирована. Согласно стандарту IEC 60352-2, правильно опрессованный контакт должен выдерживать строгие нагрузки на разрыв: например, для провода сечением 2,5 мм² минимальное усилие на выдергивание составляет 230 Н, а для сечения 6 мм² — не менее 360 Н.»

Согласно требованиям Правил устройства электроустановок (ПУЭ, 7-е издание, пункт 2.1.21), соединение, оконцевание и ответвление жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжима (винтовых, болтовых и т.п.). Прямое подключение многожильного провода под винт без оконцевания или облуживания является нарушением нормативных требований.

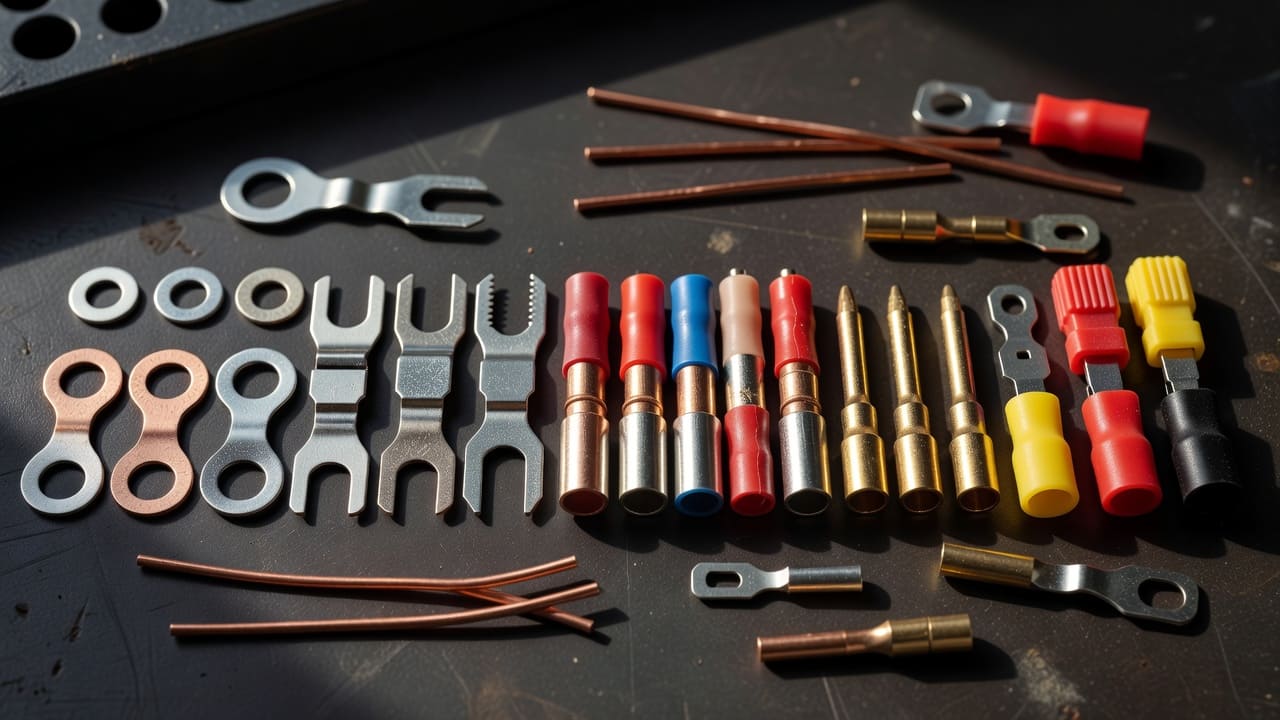

Классификация и основные виды наконечников для опрессовки проводов

Тип наконечника подбирают под конструкцию клеммного зажима, к которому подключается проводник.

Кольцевые и вилочные наконечники (клеммы) под винтовое соединение

Кольцевой наконечник используют в стационарных силовых цепях и промышленных установках. Его контур замкнут. Если фиксирующий винт ослабнет, кольцо не даст кабелю выпасть из клеммы.

Вилочный наконечник (клемма) подходит для цепей управления и автоматики, где нужно регулярно переключать контакты. Для монтажа достаточно ослабить винт, не выкручивая его полностью. Этот тип наконечников рассчитан на небольшие токи и не применяется в мощных силовых линиях.

Втулочные наконечники (НШВИ и НШВ) для многожильных проводников

Для подключения гибких проводников к автоматическим выключателям и модульным устройствам используют втулочные наконечники в виде тонкостенной медной трубки. Существует два основных типа:

1. НШВ — наконечник штыревой втулочный без изоляции;
2. НШВИ — изолированный наконечник с полимерной защитной юбкой (манжетой).

Манжета защищает провод от излома на выходе из трубки и изолирует место соединения. Для одновременного подключения двух проводников к одному зажиму используют двухпроводной наконечник НШВИ-2 с увеличенной прямоугольной юбкой.

Параметры, геометрия и требования к температурным режимам эксплуатации втулочных наконечников определяются международным стандартом DIN 46228-4. Этот же стандарт описывает цветовую маркировку изолирующих манжет, упрощающую идентификацию сечения при монтаже.

Плоские разъемы (РП-П и РП-М) для быстроразъемных соединений

Эти разъемы, известные в обиходе как «мама-папа», применяют в слаботочных системах, бытовой технике и автомобильной проводке. Разъем плоский изолированный «папа» (РП-П) и «мама» (РП-М) позволяют вручную соединять и разъединять электрическую цепь.

Контактную часть изготавливают из латуни с оловянным напылением, а хвостовик защищают виниловой манжетой. Обжим выполняют двухконтурными матрицами, которые одновременно зажимают токопроводящую жилу и изоляцию провода для защиты от излома.

Специализированные решения: наконечники на свечу зажигания

В автомобильной электрике применяют узкоспециализированные контакты. Свечной наконечник передает ток высокого напряжения на свечу зажигания в двигателе внутреннего сгорания.

Деталь работает в условиях постоянной вибрации и температур до +150...+200 °C.

Изделия часто оснащают встроенными помехоподавляющими резисторами сопротивлением от 1 до 5 кОм для защиты бортовой электроники от электромагнитных помех. Наконечники комплектуют силиконовыми или резиновыми колпачками, которые защищают узел от пробоя на корпус.

Материалы кабельных наконечников: медные, алюминиевые и комбинированные

Материал наконечника подбирают под металл жилы кабеля. Медь и алюминий во влажной среде образуют активную гальваническую пару из-за разницы электрохимических потенциалов (медь: +0,34 В, алюминий: -1,66 В). Возникающий потенциал запускает электрохимическую коррозию, которая быстро разрушает алюминиевый проводник на стыке.

Медные наконечники (ТМ, ТМЛ)

Для медных жил используют медные кабельные наконечники. По ГОСТ 7386-80 они делятся на два типа:

• ТМ (без покрытия) — выполнены из чистой электротехнической меди. Буква «Т» означает «Трубчатый», «М» — медный. Подходят для сухих помещений. Во влажной среде медь быстро покрывается патиной, что ухудшает контакт.
• ТМЛ (луженые) — трубчатые медные наконечники, покрытые оловянно-висмутовым сплавом для защиты от окисления.

  «В соответствии с требованиями ГОСТ 23469.3-79 толщина защитного оловянно-висмутового покрытия (обозначается как О-Ви9) должна составлять не менее 9 мкм, что гарантирует защиту от пассивации меди на весь срок службы изделия.» — ГОСТ 7386-80: Наконечники кабельные медные, закрепляемые опрессовкой.

Алюминиевые (ТА) и алюмомедные (ТАМ) переходы

Для алюминиевых проводов используют наконечники ТА (ГОСТ 9581-80). Внутреннюю часть хвостовика на заводе заполняют кварце-вазелиновой пастой. При опрессовке она разрушает оксидную пленку и защищает контакт от окисления.

Для подключения алюминиевого кабеля к медной шине используют алюмомедные наконечники (ТАМ). Обычный алюминиевый контакт здесь применять нельзя.

«Применение фрикционной сварки при производстве ТАМ по ГОСТ 9581-80 предотвращает появление хрупкого интерметаллического слоя. Такое переходное соединение сохраняет стабильный уровень сопротивления в течение 30 лет эксплуатации.» — ГОСТ 9581-80: Наконечники кабельные алюминиевые и алюмомедные

Как правильно выбирать наконечники под сечение провода

Ошибки в подборе размеров приводят к тому, что наконечник либо не удается смонтировать, либо контакт со временем ослабевает.

Маркировка и геометрические параметры

Маркировка наконечников стандартизирована. Например, ТМЛ 16-8-6 по ГОСТ 7386-80 расшифровывается так:

• ТМЛ — тип изделия (Трубчатый Медный Луженый);
• 16 — номинальное сечение хвостовика под жилу кабеля (в мм²);
• 8 — диаметр отверстия под крепежный болт (резьба М8);
• 6 — внутренний диаметр хвостовика (6 мм).

Размер хвостовика подбирают строго под сечение жилы, а диаметр кольца — под резьбу винта или шпильки в клеммнике.

Расшифровка маркировки и цветовая кодировка НШВИ

У втулочных наконечников своя маркировка. Например, НШВИ 2.5-8 означает:

• 2.5 — сечение провода в мм²;
• 8 — длина металлической втулки в мм.

Для двухпроводных моделей используют маркировку НШВИ-2 1.5-8. Здесь цифра 2 указывает на ввод двух жил сечением по 1,5 мм², а 8 — на длину втулки.

По стандарту DIN 46228-4 изолирующие манжеты имеют цветовую маркировку в зависимости от сечения жилы:

• 0.5 мм² — оранжевый / белый;
• 0.75 мм² — серый / голубой;
• 1.0 мм² — желтый / красный;
• 1.5 мм² — красный / черный;
• 2.5 мм² — синий / серый;
• 4.0 мм² — серый / черный;
• 6.0 мм² — черный / желтый.

Особенности подбора под разные классы гибкости жил

По ГОСТ 22483-2012 проводящие жилы делятся на классы гибкости от 1 (моножила) до 6 (сверхгибкий провод). Класс гибкости влияет на фактический внешний диаметр зачищенной жилы.

Например, однопроволочная жила жесткого кабеля ВВГ сечением 16 мм² имеет диаметр около 4,5 мм. Гибкий многопроволочный кабель КГ-ХЛ того же сечения из-за воздушных зазоров между проволоками в диаметре достигает 5,5 мм.

«Классификация жил по степеням гибкости приведена в ГОСТ 22483-2012 (соответствует международному стандарту IEC 60228). Специалисты рекомендуют сверяться со специализированными руководствами производителей арматуры для правильного выбора геометрии гильз под кабели классов гибкости 5 и 6.» — Росстандарт — ГОСТ 22483-2012 (IEC 60228:2004): Жилы проводящие для кабелей, проводов и шнуров

Для кабелей 5-го и 6-го классов гибкости стандартные наконечники по ГОСТ могут оказаться слишком тесными. В таких случаях используют наконечники с увеличенным диаметром хвостовика.

Алгоритм выбора кабельного наконечника:

• Шаг 1: Определите материал жилы кабеля. Для меди выбирайте ТМ/ТМЛ, для алюминия — ТА, для перехода с алюминия на медь — ТАМ.
• Шаг 2: Уточните сечение жилы (мм²) и класс гибкости. Помните, что для гибких многожильных кабелей (5-6 класс) внутренний диаметр хвостовика должен быть чуть больше стандартного.
• Шаг 3: Определите тип ответного контакта. Если подключение идет к винтовой клемме — нужен кольцевой или вилочный наконечник. Если к модульному автомату — НШВИ. Для быстроразъемных соединений слаботочки — РП-П/РП-М.
• Шаг 4: Выберите диаметр крепежного болта. Подберите соответствующий диаметр кольца наконечника (М4, М5, М6, М8, М10 и т.д.).

Технология монтажа: обжим и опрессовка наконечников

Важно: Любые электромонтажные работы должны проводиться при полном отключении напряжения в сети. Если у вас нет соответствующей группы по электробезопасности (не ниже II группы) и подтвержденной квалификации, доверьте монтаж и подключение силовых кабелей профессиональному электрику.

Качество готового контакта зависит от соблюдения технологии монтажа и выбора инструмента.

Необходимый инструмент для обжимки

Пассатижи, бокорезы или молоток не подходят для монтажа. Они не создают нужного радиального давления. В результате внутри соединения остаются пустоты, а прочность на разрыв снижается на 50–80% от требований стандарта IEC 60352-2.

Для качественного монтажа используют специализированный инструмент — пресс-клещи (кримпер). Типы матриц подбирают под задачу:

• Трапециевидные и квадратные — используют для НШВИ. Подходят автоматические кримперы с саморегулирующейся матрицей под сечения 0,08–10 мм² (например, КВТ ПКв-6 или Haupa 211062).
• Точечные (с клиновидным профилем) — подходят для однопроволочных жил и силовых гильз.
• Гексагональные (шестигранные) — для медных и алюминиевых силовых наконечников большого сечения. Шестигранный обжим заполняет пространство металлом до 95–97%, создавая плотное соединение. Для обжима медных наконечников ТМЛ сечением от 10 мм² используют пресс-клещи с набором поворотных шестигранных матриц (например, КВТ ПКГ-50).

Для бытового монтажа подходят ручные пресс-клещи со встроенным храповым механизмом — он не позволяет разжать инструмент до полного завершения цикла обжима. Ручные клещи эффективны для сечений до 10–16 мм². Для проводников сечением от 16–25 мм² применяют механические рычажные или гидравлические прессы.

Такой уровень плотности исключает наличие воздушных зазоров. Качество получаемого контакта подтверждается испытаниями по стандарту IEC 61238-1-1, регламентирующему поведение силовых механических соединений при циклических токовых нагрузках.

Пошаговая инструкция по опрессовке провода гильзой или наконечником

Технологический процесс монтажа состоит из следующих шагов:

1. Снятие изоляции. Снимите изоляцию с кабеля строго на длину хвостовика наконечника с запасом в 1–2 мм. После обжатия жила должна слегка выступать из торца, подтверждая полный контакт по всей длине втулки. Пользуйтесь стриппером, чтобы не повредить проволоки.
2. Подготовка жилы. Очистите металл от окислов. При монтаже алюминиевого кабеля нанесите защитную кварце-вазелиновую пасту.
3. Завод жилы. Вставьте жилу в хвостовик до упора. Проволоки не должны торчать наружу, а изоляция кабеля должна вплотную подходить к хвостовику или заходить в юбку НШВИ.
4. Опрессовка. Поместите наконечник в матрицу пресс-клещей и сожмите рукоятки до упора. При монтаже силовых гильз делайте обжим в несколько этапов — от центра к краям.
5. Контроль качества. Осмотрите соединение: на металле в зоне деформации не должно быть трещин. Проверьте прочность контакта вручную, слегка потянув провод. Гильза должна плотно обжимать жилу без зазоров.

«При сборке распределительных щитов я регулярно сталкиваюсь с ошибкой: монтажники облуживают концы многожильного провода припоем перед опрессовкой НШВИ или фиксацией в клемме. Делать это запрещено. Свинец и олово в составе припоя обладают текучестью под давлением. Со временем такое соединение ослабнет, винт потеряет затяжку, контакт начнет искрить и греться. Только чистая медь и плотная механическая опрессовка обеспечивают надежный контакт на десятилетия».

FAQ (Часто задаваемые вопросы)

Можно ли использовать наконечники повторно после демонтажа?

Нет, кабельные наконечники под опрессовку (такие как НШВИ, ТМЛ или соединительные гильзы) являются одноразовыми. При обжиме металл претерпевает необратимую деформацию. Повторный обжим деформированного элемента приведет к появлению микротрещин в металле и не гарантирует надежного контакта. При демонтаже старый наконечник просто срезают вместе с концом провода.

Чем отличается обжим от опрессовки кабеля?

В разговорной речи эти термины часто используют как синонимы, но технологически между ними есть разница. Обжим — это локальная деформация металла наконечника вокруг жилы с помощью ручного инструмента. Опрессовка — более широкое понятие, подразумевающее глубокую объемную деформацию, при которой металл жилы и наконечника взаимно затекают друг в друга, полностью устраняя воздушные зазоры.

Что делать, если сечение кабеля немного меньше внутреннего диаметра гильзы?

Заполнять свободное пространство хвостовика обрезками жил допускается только в крайних случаях как временное решение. По регламентам ведущих производителей кабельной арматуры (КВТ, Haupa, Klauke), в промышленных и ответственных установках этот метод запрещен. Неравномерное распределение давления при обжиме нарушает геометрию контакта и ведет к росту сопротивления. Безопасным решением является использование наконечника номинального сечения.

Ключевые выводы

• Правило совместимости: Материал наконечника должен соответствовать материалу кабельной жилы для предотвращения электрохимической коррозии.
• Защита от текучести: Многожильный провод под винтовой зажим подлежит обязательному оконцеванию наконечниками НШВИ или НШВ.
• Геометрия маркировки: Первая цифра в маркировке указывает на номинальное сечение провода (мм²), вторая — на диаметр отверстия под болт крепления.
• Отказ от кустарных методов: Использование пассатижей снижает прочность контакта на 50–80%, для работы необходим специализированный кримпер с соответствующей матрицей.
• Запрет на лужение: Облуживание проводов припоем перед опрессовкой или винтовым зажимом запрещено из-за хладотекучести оловянно-свинцовых сплавов.
