Чем отличается УЗО от УЗМ: простое объяснение

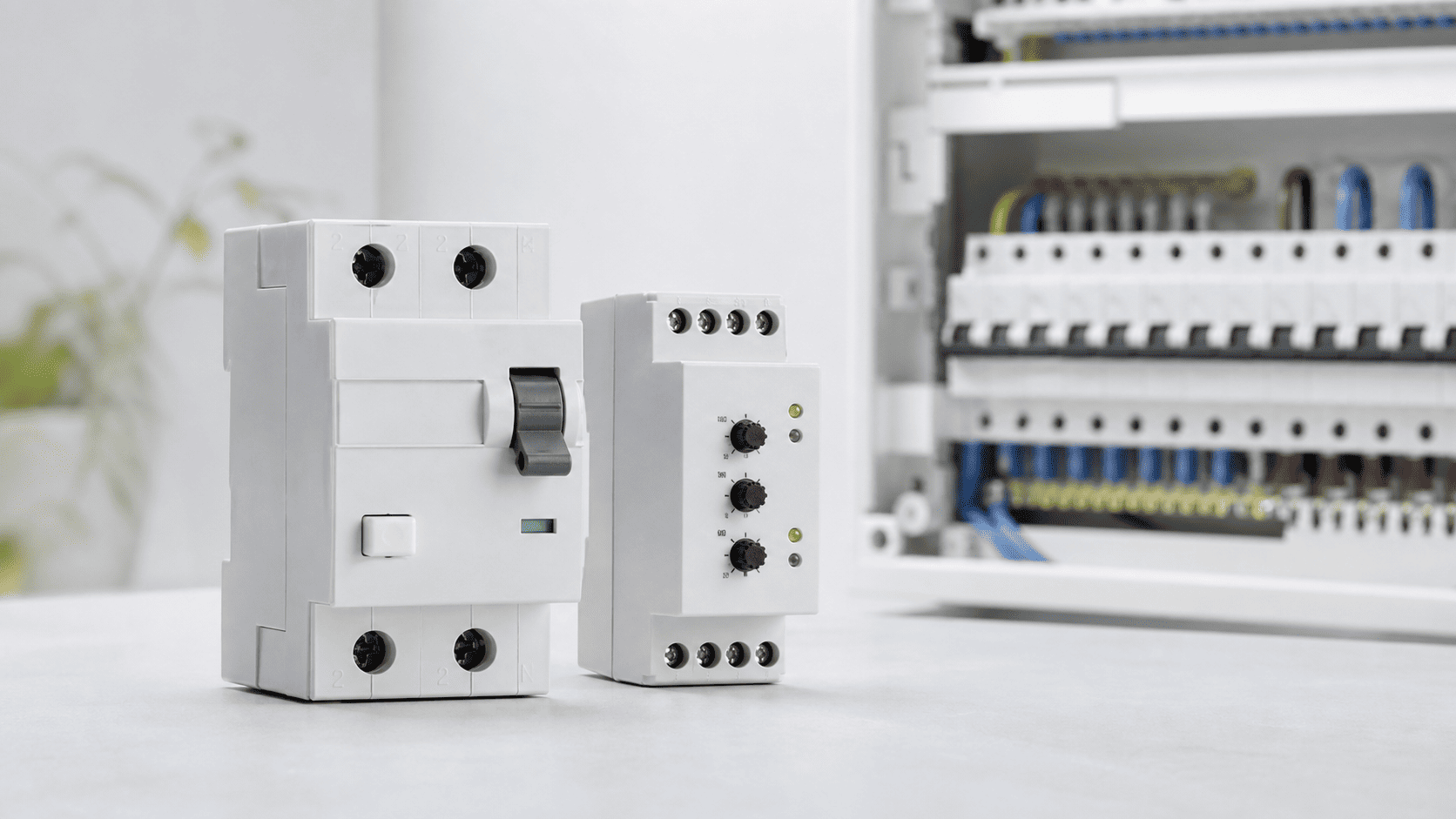

Два защитных аппарата выглядят похоже: оба занимают место на DIN-рейке и отключают питание при аварии. На этом сходство заканчивается. УЗО следит за утечкой. УЗМ контролирует напряжение в сети. Первое прежде всего снижает риск поражения электричеством, второе отключает нагрузку при опасном повышении или снижении напряжения.

Для правильной защиты нужны не красивые названия на корпусе, а согласованная схема. Специалисты «Штепсель&Батарейка» при комплектации щита смотрят на назначение каждой позиции, номинал и характеристики выбранной модели. Один аппарат не назначают вместо другого только потому, что они стоят рядом.

Короткий ответ: разница в двух предложениях

Разница определяется величиной, которую измеряет аппарат. УЗО сравнивает значения в фазном и нулевом проводниках. Если часть заряда ушла по другому пути, устройство отключает цепь. Это бывает при повреждении изоляции или прикосновении человека к токоведущей части.

Реле контролирует сетевое напряжение. Оно отключает нагрузку, когда значение выходит за установленные пределы. Причины бывают разные: обрыв нуля, плохой контакт, авария в питающей сети. Иначе говоря, дифференциальная защита реагирует на утечку, а реле — на отклонения напряжения.

Что делает УЗО

Устройство защитного отключения пропускает фазный и нулевой проводники через суммирующий трансформатор. В исправной цепи ток, который ушёл к нагрузке, возвращается обратно. Магнитные потоки компенсируют друг друга. При утечке баланс нарушается, и механизм размыкает контакты. Именно этот принцип описывает Schneider Electric.

Утечка возникает из-за повреждённой изоляции, влажности, неисправного электроприбора или контакта человека с опасной частью цепи. Аппарат не определяет источник проблемы. Он видит разность токов и отключает линию при достижении заданного порога.

Важно различать УЗО и дифавтомат. Обычный дифференциальный аппарат не заменяет автоматический выключатель: он не предназначен для защиты кабеля от перегрузки и короткого замыкания. В официальном каталоге ABB устройства RCCB и RCBO разделены: второе совмещает дифференциальную и токовую защиту. Поэтому защиту от утечки ставят вместе с автоматом, подобранным под нужную линию.

На корпусе есть кнопка TEST. Она создаёт искусственный дифференциальный ток для проверки механизма. Периодичность теста и порядок действий берут из инструкции производителя, а не назначают одинаково для каждой модели.

Что делает УЗМ

УЗМ — устройство защиты многофункциональное. В бытовом щите оно работает как реле контроля напряжения. Аппарат измеряет параметры на вводе и отключает потребителей, если значение становится выше или ниже заданных порогов. После нормализации сети питание возвращается с предусмотренной моделью задержкой.

Пауза нужна технике с электродвигателем или компрессором. Мгновенный повторный пуск после краткого провала напряжения создаёт лишнюю нагрузку. Но время задержки и диапазон регулировки — это характеристики выбранного устройства, их смотрят в паспорте.

Например, производитель «Меандр» указывает для модели УЗМ-51М номинальное напряжение 230 В и максимальный ток нагрузки 63 А. Устройство защищает однофазных потребителей от повышенного и пониженного напряжения, а также от импульсных скачков. Эти цифры относятся только к указанному изделию. У другого реле пороги и набор функций будут иными.

УЗМ не выравнивает напряжение, как стабилизатор. Прибор либо оставляет нагрузку подключённой, либо размыкает цепь. После восстановления допустимых параметров реле включает питание. Если требуется непрерывное питание с коррекцией напряжения, применяют другое оборудование.

УЗМ выбирают по типу сети и нагрузке. Особенности УЗМ всегда сверяют с паспортом. УЗМ, который рассчитан на однофазную линию, нельзя переносить в трёхфазную схему без проектного решения. Для каждой фазы может потребоваться отдельный УЗМ либо единый трёхфазный аппарат.

Сравнение устройств в таблице

Эти аппараты решают разные задачи. Таблица показывает функциональную разницу, но не заменяет расчёт щита. Параметры выбирают по проекту, сечению кабеля, нагрузке и особенностям самого объекта.

Почему аппараты не заменяют друг друга

Если оставить только дифференциальный аппарат, техника останется без защиты от продолжительного повышения или глубокого снижения напряжения. Если поставить только реле, не будет отключения при утечке. Одно устройство не умеет выполнять функцию второго.

Автоматический выключатель тоже остаётся отдельной частью защиты. Он реагирует на перегрузку и короткое замыкание. Дифавтомат объединяет автомат и УЗО, но не становится реле контроля напряжения: такая функция в стандартную конструкцию не входит.

Поэтому в щите одновременно ставят автомат, дифференциальное устройство и УЗМ. Состав зависит от системы заземления, групп потребителей и проекта. В материале об обрыве нуля разобрано, почему фазное напряжение при аварии способно резко измениться.

Как выбрать аппараты для квартиры или дома

Для УЗО сначала определяют номинальный ток, отключающий дифференциальный ток IΔn, класс и число полюсов. Номинал должен быть согласован с автоматом и расчётной нагрузкой. Исполнение выбирают по характеру утечек подключённой техники. Маркировку и ограничения сверяют с документацией производителя.

Для УЗМ проверяют число фаз, допустимый ток, регулируемые пределы и время повторного включения. Если мощность нагрузки превышает коммутационную способность реле, в схеме применяют контактор. Это решение рассчитывает электромонтажник: выбор зависит от конкретного аппарата и нагрузки.

Перед покупкой запишите исходные данные: число фаз, выделенную мощность, номинал вводного автомата, перечень групп и наличие оборудования с электронными блоками питания. Проверьте, сколько модулей осталось на DIN-рейке. Для замены старого аппарата сфотографируйте маркировку и схему на корпусе, но не снимайте провода под напряжением.

Не выбирайте защиту только по числу ампер на лицевой панели. У двух моделей с одинаковым номиналом бывают разные пороги, задержки и схемы подключения. В каталоге низковольтного электрооборудования параметры нужно сравнивать по карточкам и паспортам изделий.

Где защитные аппараты находятся в электрощите

УЗМ ставят на вводе, чтобы контролировать напряжение сразу для нескольких групп. Дифференциальную защиту размещают после вводного аппарата общим устройством либо на индивидуальных линиях. Второй вариант помогает отключить только аварийную группу, а не весь объект.

Это общая логика, а не готовая схема подключения. Положение аппаратов зависит от системы электроснабжения, селективности, номиналов и инструкций производителей. Ошибка с нейтральными проводниками после УЗО приводит к ложным срабатываниям или нарушению работы защиты.

После сборки проверяют затяжку соединений с моментом из паспорта, маркировку линий и работу тестовых органов. Затем измеряют параметры защиты специальными приборами. Простая отвёртка-индикатор не подтверждает правильность сборки и не заменяет испытания.

Монтаж внутри щита выполняют при снятом напряжении и после проверки его отсутствия. Если нет квалификации для работы с вводными цепями, передайте задачу электромонтажнику. «Штепсель&Батарейка» выполняет сборку щитового оборудования по схеме или техническому заданию.

Вопросы и ответы

Можно ли заменить один аппарат другим?

Нет. УЗМ реагирует на выход напряжения за допустимые пределы. УЗО контролирует утечку тока. Если убрать дифференциальную защиту, реле не обнаружит утечку. Без контроля напряжения сеть не отключится только из-за его повышения.

Почему реле отключает электричество без видимой причины?

Отключение может быть кратковременным: напряжение вышло за порог и успело вернуться к норме до измерения мультиметром. Возможны плохой контакт на вводе, просадка при пуске мощной нагрузки или проблема с нейтралью. Запишите индикацию аппарата и время отключения, затем вызовите электрика. Увеличивать пороги без диагностики опасно: иначе защита перестанет выполнять свою задачу.

Если срабатывания повторяются, не фиксируйте рычаг и не обходите реле перемычкой. Сначала проверяют напряжение на вводе под нагрузкой, состояние нейтрали и соединений. Затем сверяют индикацию с таблицей неисправностей в паспорте. Такой порядок помогает отличить проблему сети от неверной настройки аппарата.
