Как подключить трехклавишный выключатель для трех групп света

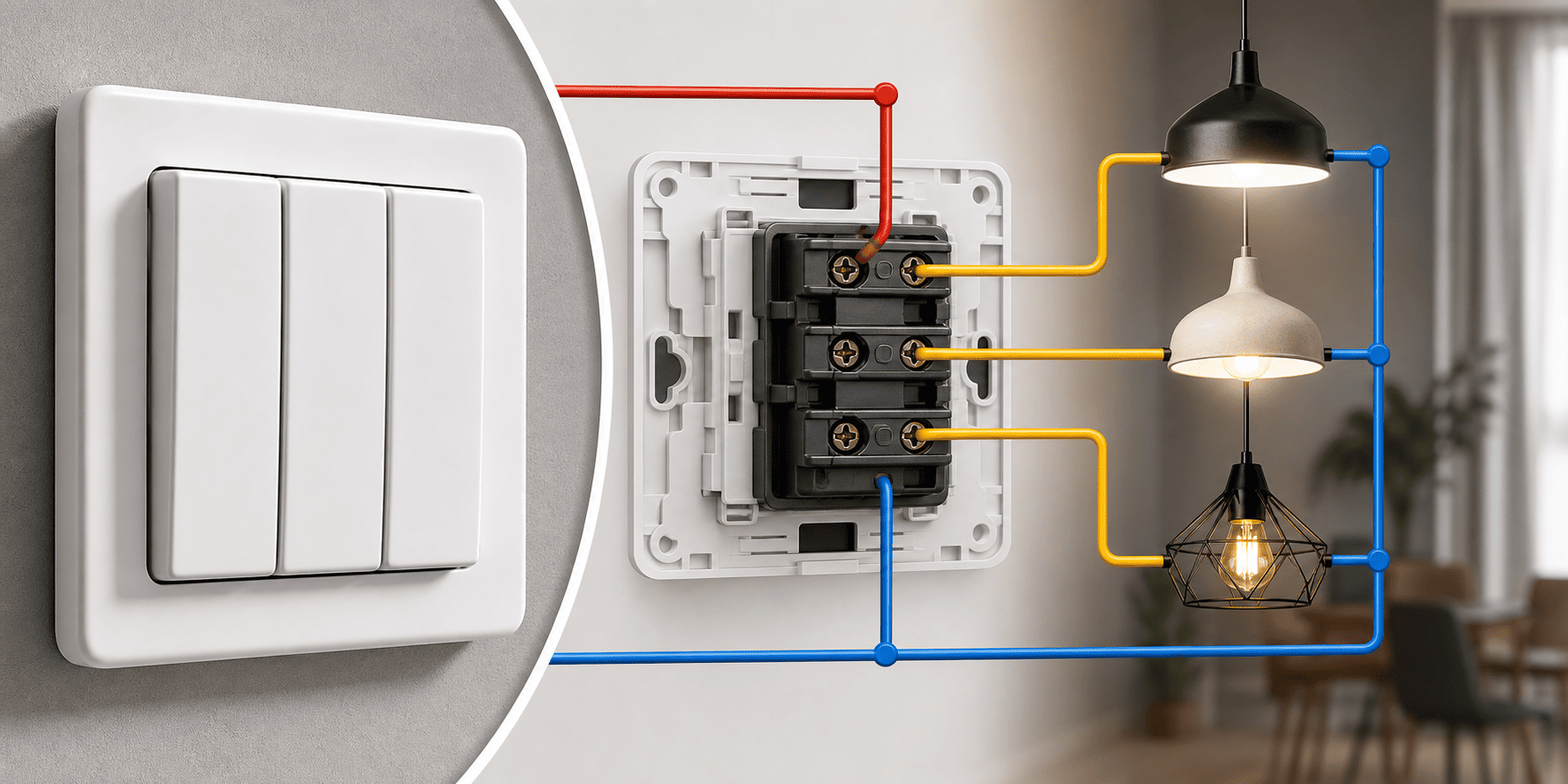

Трехклавишный выключатель нужен, когда одной точкой управления включают три независимые группы: секции люстры, основной свет, бра и подсветку. У обычного механизма есть общий вход для фазы и три отходящих контакта. Каждая клавиша соединяет общий контакт со своей линией светильника. Нулевой и защитный проводники в сам механизм обычно не заводят: их соединения остаются в распределительной коробке.

Техническая редакция «Штепсель&Батарейка»: перед заменой выключателя сопоставьте маркировку клемм на старом и новом механизме. Внешне похожие изделия могут иметь разное расположение общего контакта.

Когда трехклавишный выключатель подходит для схемы освещения

Такой выключатель используют, если у трёх групп света должны быть независимые сценарии. Например, первая клавиша включает центральную часть люстры, вторая — боковые светильники, третья — подсветку. Для этого от выключателя до распределительной коробки или светильников должны быть три отдельные отходящие линии.

Не путайте этот механизм с двухклавишным проходным переключателем и с блоком «выключатель + розетка». Их контакты и схема отличаются. Если нужно управлять светом из двух мест, обычный трехклавишный выключатель не решает задачу: потребуется отдельная схема с проходными переключателями.

Замена существующего механизма на аналогичный обычно проще, чем прокладка новой линии. Если третьей линии в проводке нет, не соединяйте две группы наугад и не штробите стену без понимания трассы кабеля. Изменение схемы в распределительной коробке и прокладку проводки лучше поручить электрику.

Что проверить до начала работ

До установки трехклавишного выключателя отключите автомат, который питает линию освещения. Затем убедитесь, что напряжения нет, исправным указателем или мультиметром, если умеете им пользоваться. Одного положения клавиши недостаточно: выключатель может разрывать не тот проводник, а автомат в щите может быть подписан неточно.

Снимите клавиши и рамку, не вытягивая механизм резко. Сфотографируйте прежнее подключение, проверьте состояние изоляции и прочитайте маркировку на корпусе. Цвет изоляции полезен как ориентир, но не доказывает назначение жилы, особенно в старой или ранее переделанной проводке. ПУЭ требует проверять целостность и совпадение обозначений фаз подключаемых жил кабеля, а не делать вывод только по цвету.

Когда нужен электрик

Остановите работу, если изоляция обуглена, жилы ломаются, в подрозетнике есть следы нагрева, маркировка не читается или назначение проводов не удаётся подтвердить. Помощь специалиста нужна и тогда, когда приходится менять соединения в щите либо распределительной коробке. Не проверяйте контакты прикосновением, не оставляйте открытые жилы и не выполняйте соединения под напряжением.

Как читать схему и клеммы конкретного механизма

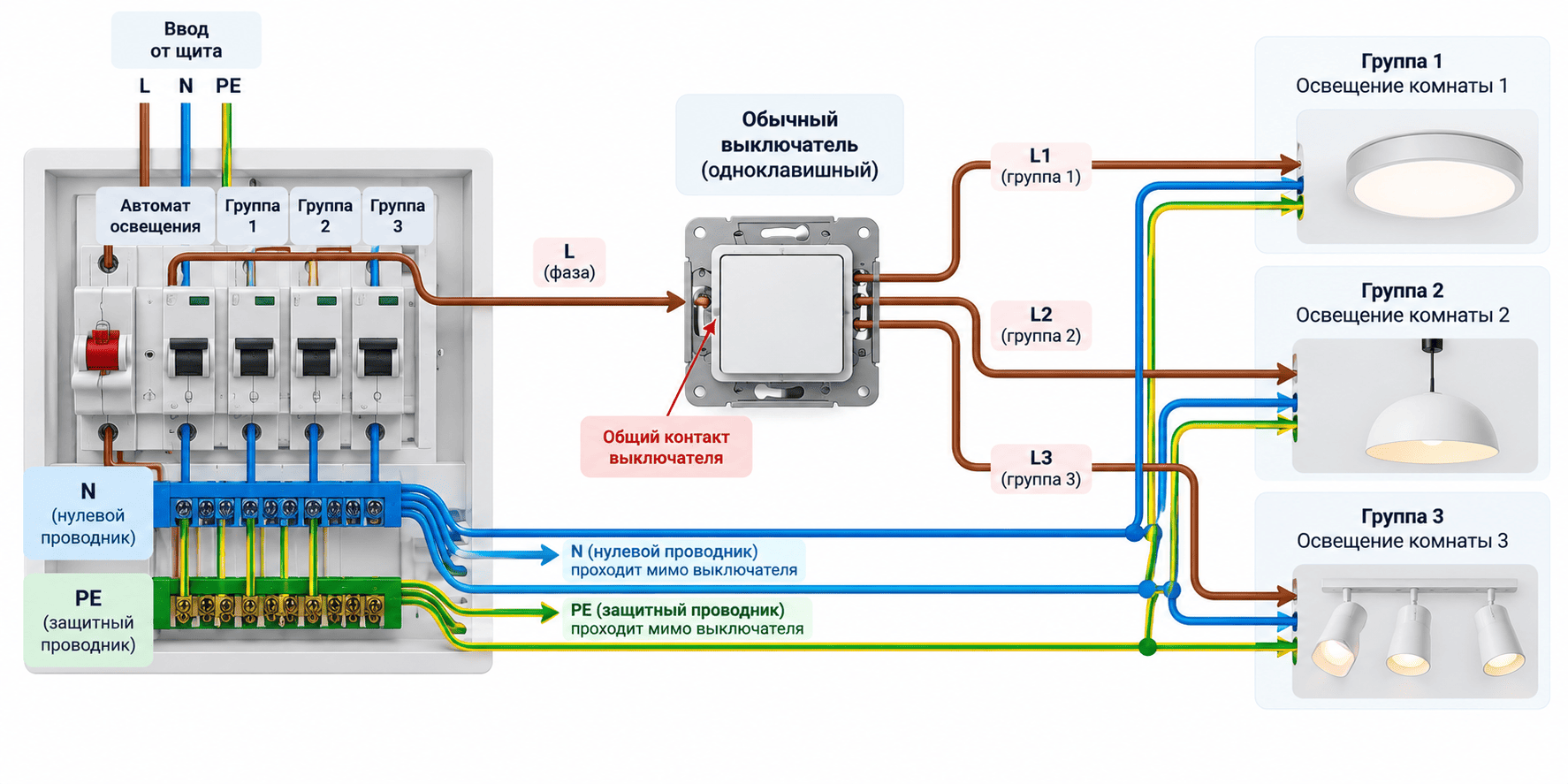

Схема подключения трехклавишного выключателя начинается не с цвета проводов, а с паспорта модели и обозначений на корпусе. У обычного механизма один общий контакт принимает фазный провод, а три другие клеммы отдают фазу на отдельные группы света. Маркировка общего контакта нередко содержит букву L, но расположение и номера клемм зависят от серии. Сверяйте их с документацией производителя.

В однофазной линии выключатель устанавливают в цепи фазного проводника. Поэтому общий контакт выключателя соединяют с подтвержденной фазой, а не с нулем.

Что соединяется в выключателе, а что — в коробке

В корпус выключателя входят общий фазный проводник и три отходящие фазные линии. Нулевой проводник светильников соединяют с нулем питающей линии в распределительной коробке. Защитный проводник, если он предусмотрен, также не используют как рабочий контакт выключателя. Такая логика помогает понять, почему при трех клавишах на механизме может быть четыре рабочих проводника.

Как подключить трехклавишный выключатель: безопасная последовательность

Подключение трехклавишного выключателя выполняют только после отключения линии и проверки отсутствия напряжения. Подготовьте механизм, схему конкретной модели, маркировку проводников и изолированный инструмент. Не меняйте длину зачистки и способ фиксации жил «на глаз»: следуйте паспорту выключателя.

Подготовьте и промаркируйте проводники

После снятия старого механизма сохраните фото и пометьте каждый провод. Отдельно отметьте подтвержденный фазный провод, который должен идти к общему контакту. Три остальных проводника должны соответствовать трем группам света. Если до разборки маркировки не было, не пытайтесь восстановить схему только по положению жил в подрозетнике: проверьте ее по документации и разводке или вызовите электрика.

Подключите общий и отходящие проводники по схеме производителя

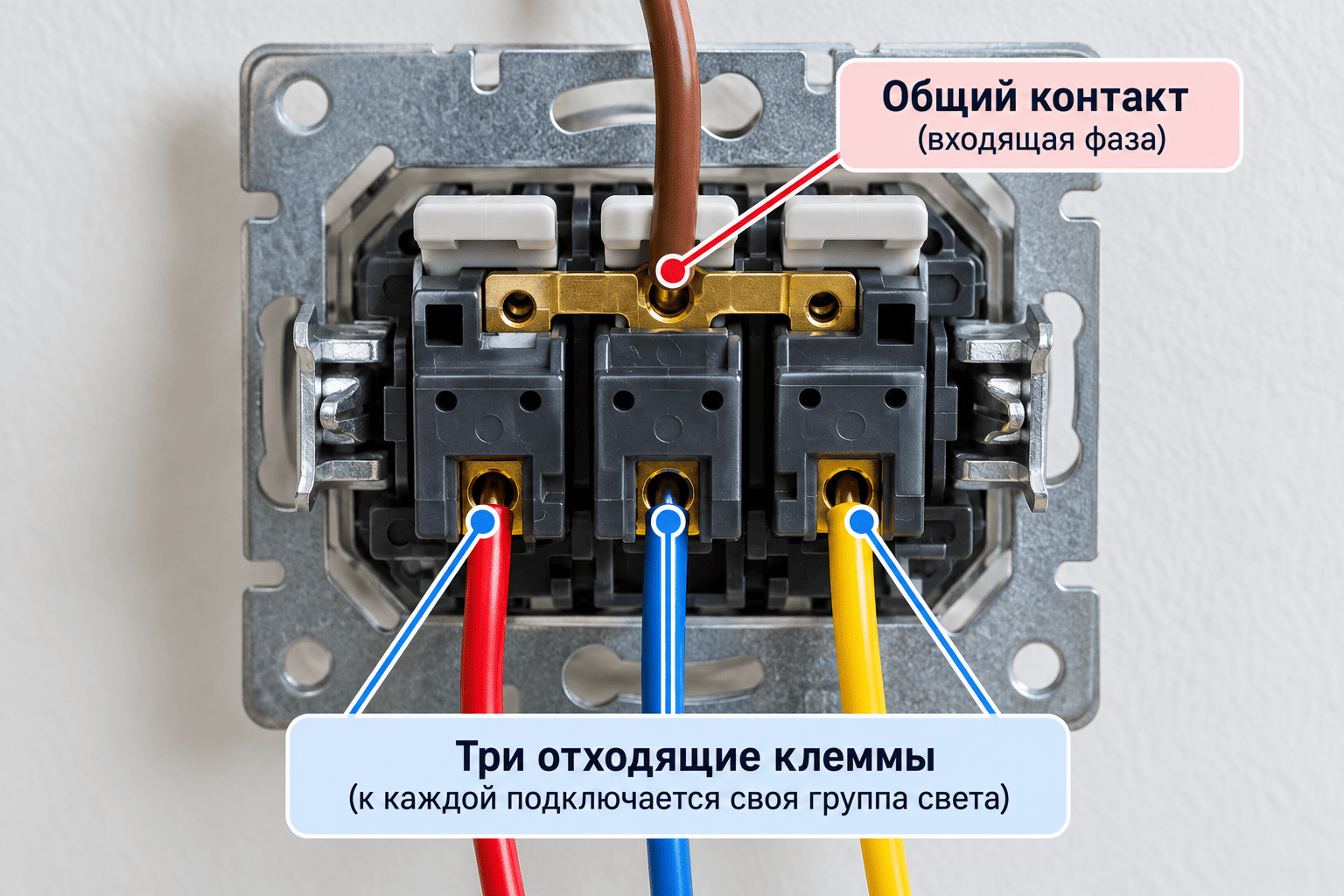

Подключите фазный провод к общему контакту, а три отходящие линии — к клеммам соответствующих клавиш по схеме механизма. Провод соединяется с клеммой полностью зажатой жилой: изоляция не должна попадать под контакт, а оголенный участок не должен оставаться снаружи. После затяжки аккуратно уложите провода в подрозетник без резких перегибов, закрепите механизм и установите рамку с клавишами.

Не используйте «универсальные» номера клемм из чужой инструкции. Для одной серии общий контакт находится внизу, для другой — в ином месте. Верна только схема выбранного выключателя.

Проверка после сборки

Осмотрите корпус до включения автомата: клавиши и рамка должны быть установлены, клеммы закрыты, а в подрозетнике не должно быть оголенных жил. Затем включите автомат и проверьте работу выключателя по одной клавише. Каждая клавиша должна включать только свою группу света.

Если группа не включается, срабатывает защита, появляется запах нагрева, треск или искрение, сразу отключите автомат. Не переставляйте проводники при включенной линии. Вернитесь к фото, маркировке и схеме механизма либо пригласите электрика для диагностики.

Частые ошибки при подключении

Самая частая ошибка при подключении тройного выключателя — принять одну из отходящих линий за общий контакт. В результате клавиши работают непредсказуемо или одна группа света не включается. Другая ошибка — попытаться подключить нулевой провод к обычному клавишному механизму. Его место определяется схемой линии, а не числом клавиш.

Еще один риск — заменить механизм другой серии без проверки клемм. Даже если новый выключатель выглядит так же, его маркировка может отличаться. Не маскируйте поврежденную изоляцию изолентой в подрозетнике: сначала нужно установить причину повреждения и оценить состояние кабеля.

Вопросы и ответы

Можно ли заменить двухклавишный выключатель трехклавишным без нового кабеля

Только если в существующей схеме уже есть третья независимая отходящая линия и её назначение подтверждено. Сам новый механизм не создаёт дополнительный канал управления. Если линии нет, потребуется изменение проводки.

Почему нельзя определять назначение всех жил только по цвету

Цветовая маркировка помогает ориентироваться в новой проводке, но в старой сети жилы могли быть заменены, перемаркированы или подключены с ошибкой. Сначала сверяйте схему, затем проверяйте назначение проводника безопасным способом.

Что делать, если после включения работает не та группа света

Отключите автомат и не меняйте жилы под напряжением. Сверьте маркировку трёх отходящих линий, фото до разборки и схему конкретного механизма. Если причины не видно, вызовите электрика.

Нужен ли более глубокий подрозетник

Глубина подрозетника зависит от количества жил, клемм и способа укладки проводов. Если провода не помещаются без перегиба или натяжения, не давите на механизм рамкой: подберите решение после осмотра монтажного места специалистом.
