Как подключить датчик уличного освещения: выбор, схема и настройка
Перед работой отключите линию в щите и убедитесь исправным прибором, что напряжения нет. Затем откройте паспорт именно своей модели: маркировка клемм, допустимый ток и схема у реле различаются. Если требуется менять проводку, работать в щите или назначение жил неясно, вызывайте квалифицированного электрика.
Какой датчик нужен для наружного света

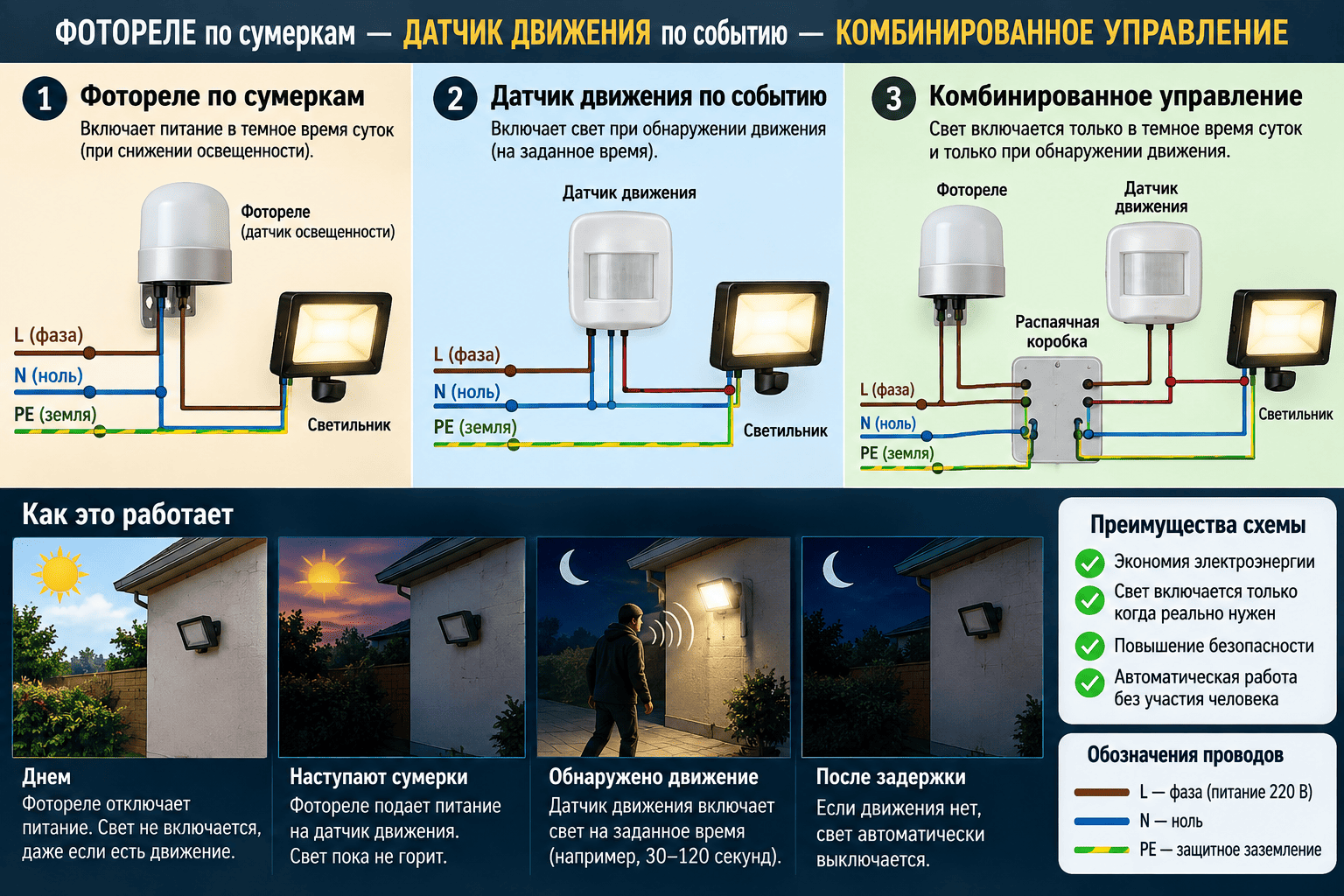

Фотореле включает свет при падении освещённости и отключает его на рассвете. Его выбирают для фасада, дорожки или въезда, когда свет должен работать весь тёмный период. Датчик движения реагирует на перемещение в зоне контроля; он удобен у калитки, двери или хозяйственного прохода. Комбинированная схема включает свет только в темноте и только при движении.
Производитель EKF указывает, что фотореле серии PS применяют для управления освещением по уровню света, а порог зависит от модели. У PS-4 он регулируется в диапазоне 5–50 лк. Не переносите это значение на другое реле: настройка всегда берётся из паспорта выбранного изделия.
Что проверить до покупки и монтажа
До покупки сверьте напряжение устройства и светильника, максимальный коммутируемый ток, характер нагрузки и место установки. Для уличного узла важна степень защиты корпуса; у реле в щите и выносного датчика она может отличаться. В каталоге EKF, например, для DIN-реле указаны IP21 у самого реле и IP65 у датчика.
Сложите мощность всех светильников и сверьте её с допустимой нагрузкой реле. У светодиодных драйверов бывает кратковременный пусковой ток, поэтому не выбирайте устройство «впритык». Для длинной линии заранее продумайте способ прокладки и защиту: полезен материал о выборе кабеля и проводов.

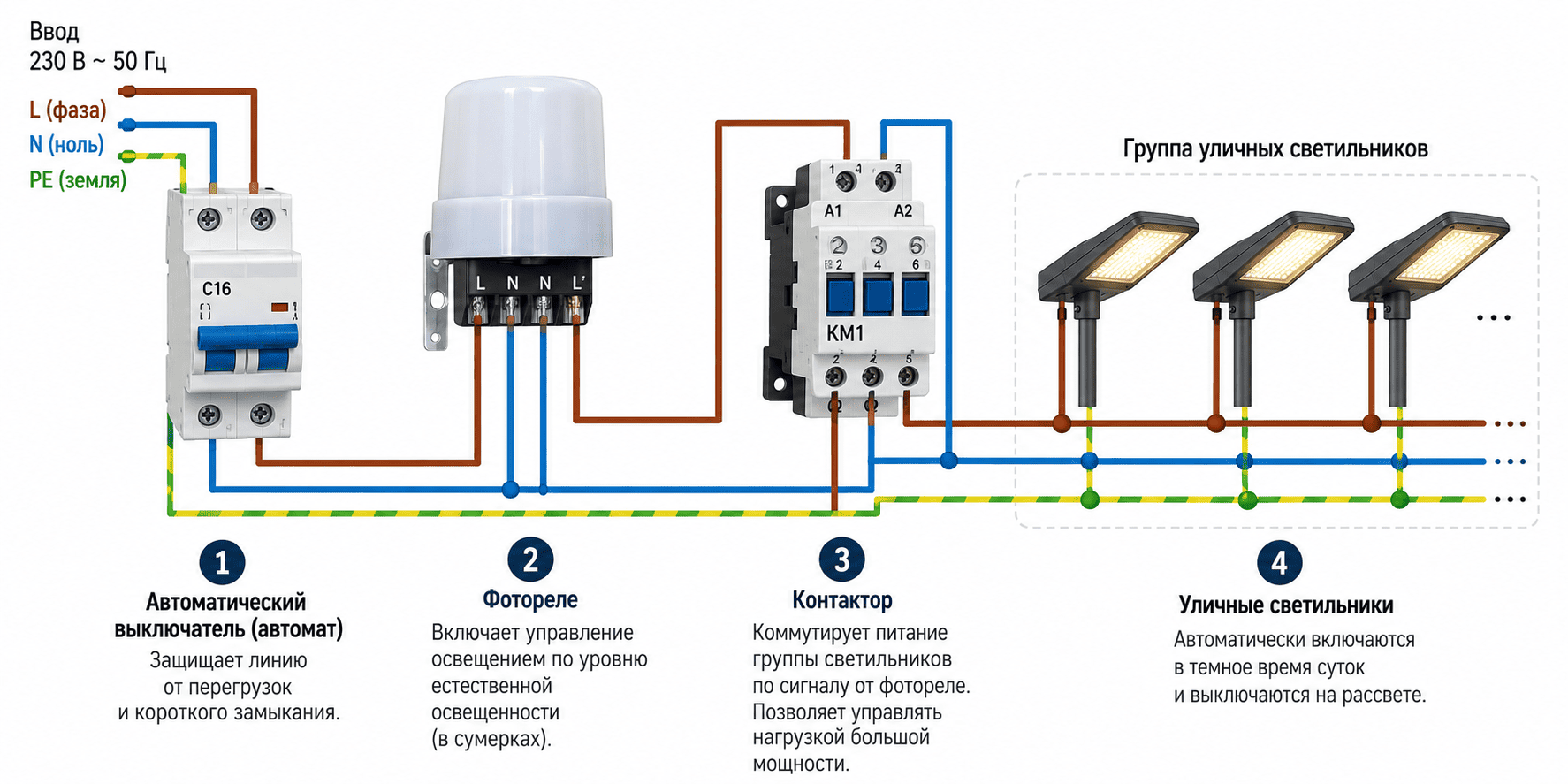

Как устроена схема подключения фотореле
Схема подключения фотореле строится по одному принципу: реле получает питание и по сигналу датчика подаёт фазу на нагрузку или снимает её. Вводные клеммы и выход на светильник указаны на корпусе и в паспорте. Нейтраль, защитный проводник и коммутируемую фазу подключают только по заводской схеме. Не полагайтесь лишь на цвет изоляции: назначение жил подтверждают измерением и маркировкой линии.
Перед соединением убедитесь, что автомат линии отключён, а напряжение отсутствует на всех рабочих проводниках. Затем закрепляют корпус, вводят кабели через предусмотренные уплотнения, соединяют жилы по паспорту, подтягивают клеммы с указанным производителем моментом и закрывают корпус. Инструкция IEK для фотореле отдельно требует, чтобы монтаж и обслуживание выполнял квалифицированный персонал.
Когда нагрузку подключают через контактор
Контактор нужен, когда суммарный ток или пусковая нагрузка светильников превышают пределы реле. Тогда фотореле управляет катушкой контактора, а силовую часть коммутирует контактор. В карточке EKF PS-4 прямо указано: при прямом подключении предел составляет 10 А, для большей нагрузки требуется контактор.

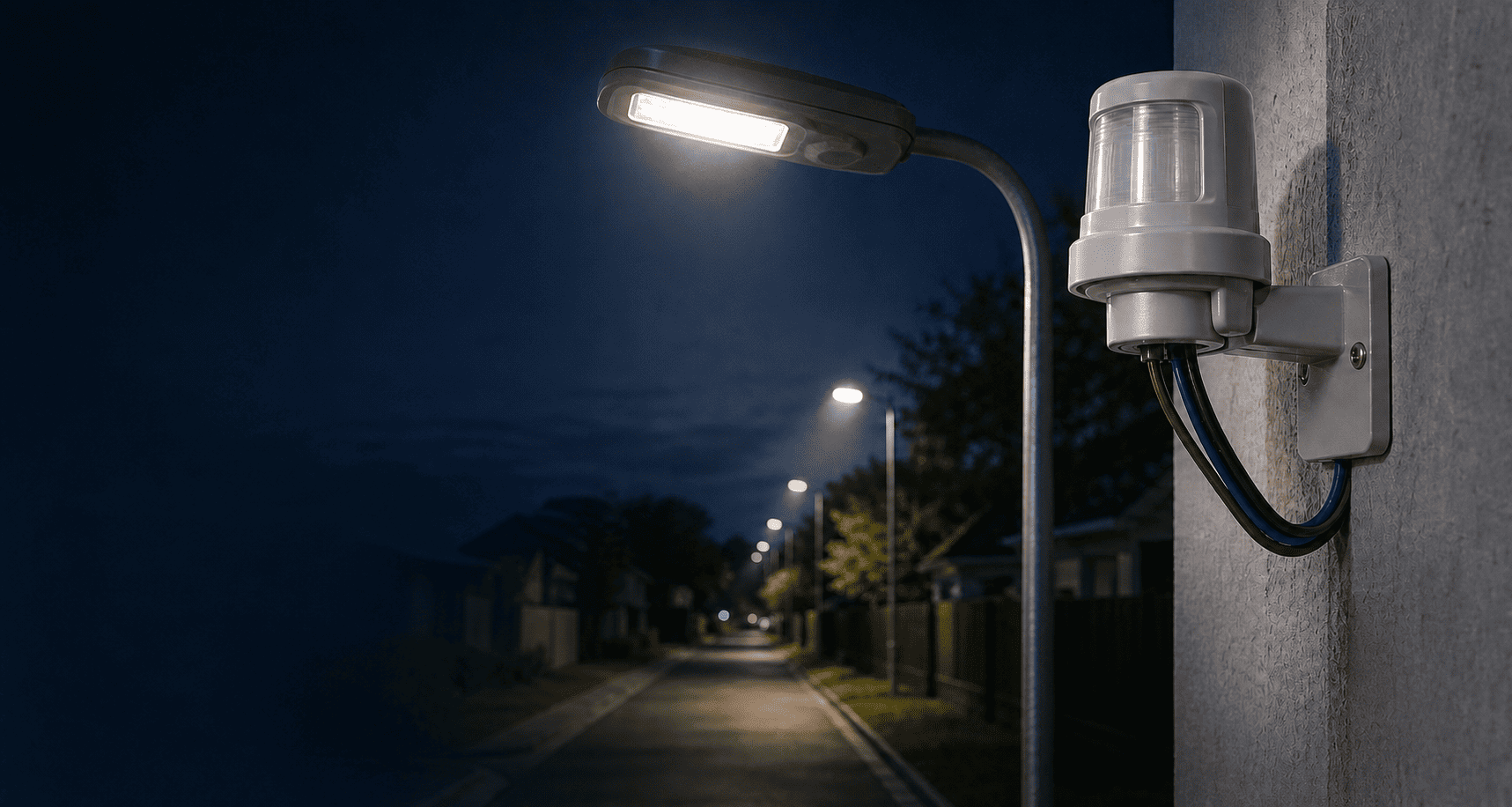

Где разместить датчик освещенности и светильник
Фотоэлемент должен видеть естественный дневной свет, но не свет собственных фонарей. Если луч от светильника попадает на датчик, система начинает циклически включаться и выключаться. Инструкция IEK предписывает до монтажа убедиться, что попаданию дневного света на чувствительный элемент ничего не мешает.
Выносной датчик удобно поставить под карнизом или на стене, а реле оставить в щите: такой вариант описывает IEK для типа OPR. Оставьте доступ для обслуживания и не перекрывайте датчик ветками, вывеской или снегом. Светильники выбирайте после схемы групп: каталог освещения помогает разделить приборы по назначению.
Как настроить порог, время и чувствительность
Настройку начинают после сборки и проверки соединений. Регулятор LUX у фотореле задаёт порог, при котором оно считает, что наступили сумерки. Поставьте его в среднее положение и понаблюдайте за включением несколько вечеров. Свет загорается слишком рано — скорректируйте порог по шкале своей модели; запаздывает — поверните регулятор в обратную сторону.
У датчика движения обычно есть TIME для задержки выключения, LUX для условия по внешнему свету и, если предусмотрено, SENS для дальности или чувствительности. В руководстве IEK эти параметры настраивают опытным путём, а не одним универсальным значением. Сначала уменьшите чувствительность и время, проверьте проход человека по границе зоны, затем доведите настройки до нужного результата.
Проверка перед постоянной эксплуатацией
После включения автомата убедитесь, что корпус закрыт, кабельные вводы не пережаты, а светильник срабатывает предсказуемо. Фотореле проверяют с учётом дневного света: не накрывайте датчик случайным предметом и не оставляйте его в тени от собственного светильника. Для датчика движения пройдите по краю зоны, затем проверьте задержку выключения и реакцию при достаточной освещённости.
Если автомат отключается, клеммы греются, свет мигает или реле срабатывает без причины, линию нужно обесточить и проверить специалисту. Не увеличивайте номинал автомата и не шунтируйте реле, чтобы «свет не выключался»: это маскирует неисправность и повышает риск повреждения линии.
FAQ
Почему фотореле включается и сразу выключается?
Чаще всего на фотоэлемент попадает свет от управляемого им фонаря. Перенесите датчик так, чтобы он видел дневной свет, но не прямой луч светильника, затем повторите настройку LUX.
Можно ли подключить несколько фонарей к одному реле?
Можно, если суммарная нагрузка и пусковой ток не превышают паспортный предел реле. Для большей группы используют контактор, а защиту и кабель подбирают по проекту.
Нужен ли датчику движения отдельный выключатель?
Ручное управление иногда предусматривают проектом, но способ подключения зависит от конкретного датчика и схемы. Не добавляйте выключатель параллельно или последовательно «на глаз»: это может изменить логику работы и создать опасное напряжение на части цепи.
Что делать, если свет включается днём?
Проверьте положение LUX, чистоту и ориентацию фотоэлемента. Затем исключите тень от козырька, листвы или рекламной конструкции. Если настройки не помогают, сверьте напряжение питания и исправность устройства по инструкции производителя.
