Как подключить выключатель: основные схемы управления освещением
Выключатель выбирают по схеме: сколько групп света нужно включать отдельно и откуда ими будут управлять. Ошибка в типе механизма часто обнаруживается уже после отделки. Тогда приходится вскрывать коробку или тянуть дополнительный кабель.
В «Штепсель&Батарейка» при подборе ориентируются на проект и спецификацию. Для монтажа порядок тот же: сначала фиксируют схему и назначение каждой жилы, затем выбирают механизм. Если схемы нет или проводники нельзя уверенно идентифицировать, работу лучше остановить до консультации с электриком.
С чего начать: безопасность и границы самостоятельной работы
Перед тем как снять клавишу или ослабить клеммы выключателя, отключите питающий автомат. Одного положения клавиши недостаточно: оно разрывает лишь участок цепи, а не гарантирует отсутствие напряжения во всей коробке. Затем отсутствие напряжения проверяют исправным двухполюсным указателем.
Не работайте по одному цвету изоляции. В старой проводке цвет мог меняться при ремонте, а в коробке встречаются жилы с неочевидным назначением. До разборки полезно сфотографировать механизм, подписать провода и сверить обозначения с паспортом изделия. Перед установкой выключателя убедитесь, что для него есть подходящий подрозетник. Если требуется работа в щите, есть следы перегрева, повреждённая изоляция или непонятна схема распределительной коробки, нужен квалифицированный электрик.
Как устроена цепь освещения с выключателем
В простой цепи светильник получает питание по двум рабочим проводникам. Выключатель света управляет коммутируемым проводником: контакт замыкает или размыкает цепь к светильнику. Защитный проводник не используют вместо рабочего и не заводят в клеммы механизма, если этого не требует конструкция.
Цвет изоляции - лишь ориентир. Решение принимают по назначению жилы в схеме. В документации обычно выделяют общий вход механизма и выход к нагрузке. Фазный провод в типовой схеме подводят к выключателю, а к светильнику уходит коммутируемая жила. Ноль и защитный проводник идут по своей части цепи согласно проекту и паспорту оборудования. Поэтому подключение проводов нельзя переносить с фотографии чужого ремонта: маркировка клемм и фактическая разводка могут отличаться.
Какой выключатель нужен для вашей схемы
Одноклавишный выключатель подходит для одной группы света из одной точки: люстры, бра или отдельной линии подсветки. Двухклавишный выключатель выбирают, когда две группы должны включаться независимо, например основные лампы и подсветка. Проходной выключатель нужен для управления одной группой из двух мест - у входа в коридор и у его выхода, у двери спальни и рядом с кроватью.
При покупке проверьте тип механизма, способ монтажа, число клавиш и схему на упаковке или в паспорте. Внешне похожие изделия могут иметь разные контакты. Для подбора рамок, механизмов и сопутствующих материалов используют раздел электроустановочных изделий, но совместимость конкретной серии всё равно сверяют по документации производителя.

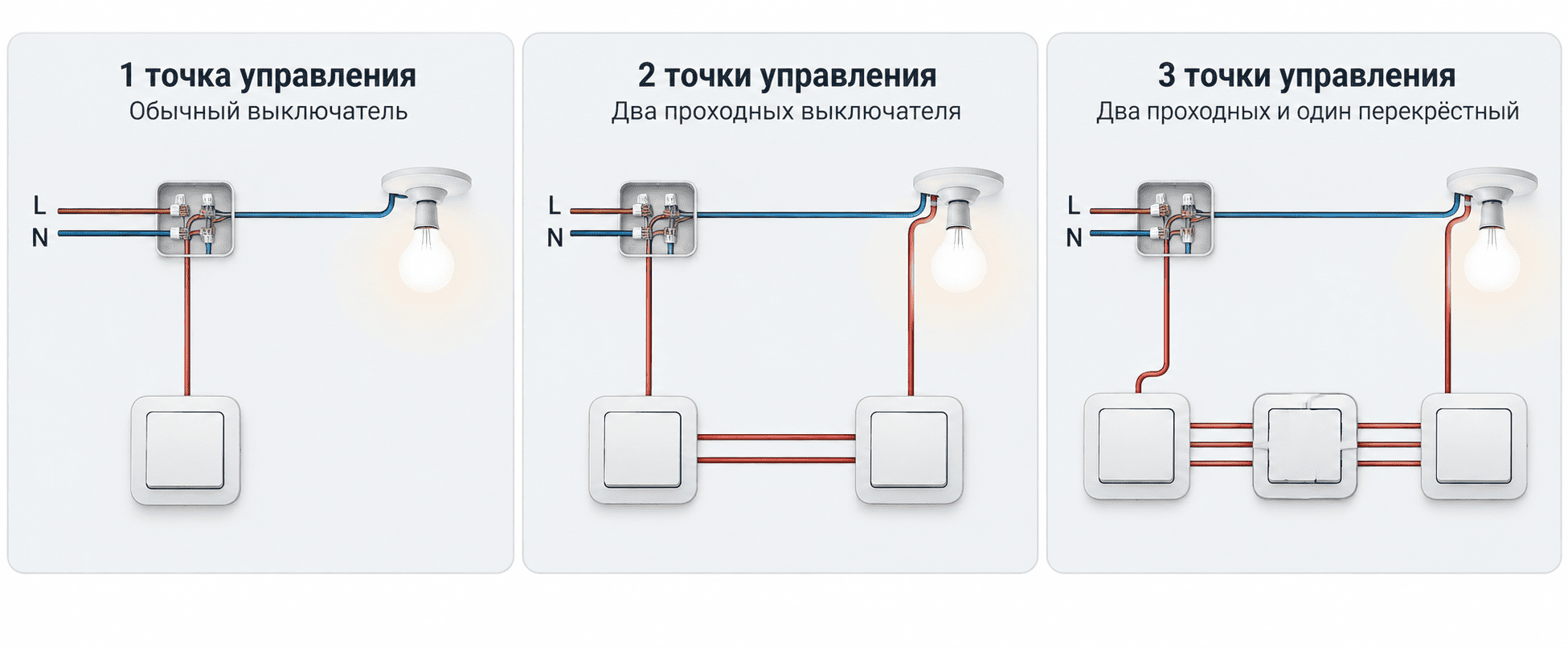

Обычный, проходной и перекрёстный: в чём разница
Обычный механизм включает или выключает одну цепь из одной точки. Проходной переключатель меняет маршрут между двумя проводниками, поэтому работает парой с таким же механизмом. Перекрестный выключатель ставят между двумя проходными, когда точек управления три и больше. Он не заменяет проходной: у этих устройств разная логика контактов и разные схемы производителя.

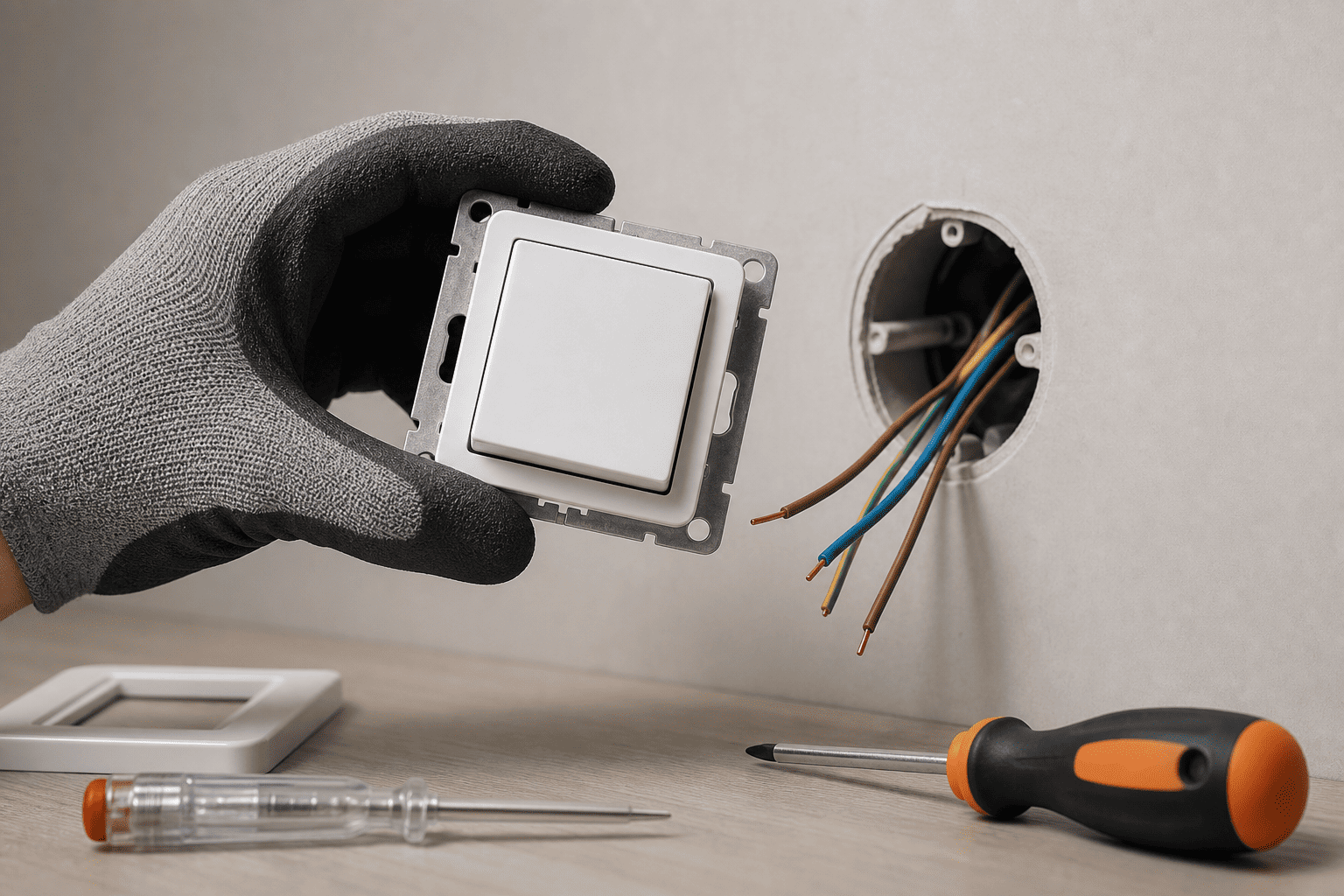

Схема подключения одноклавишного выключателя
Схема подключения одноклавишного выключателя состоит из питающей линии, механизма и линии к светильнику. Когда требуется подключить одноклавишный выключатель, общий контакт сопоставляют с обозначением в паспорте, а назначение жилы подтверждают проверкой. После этого проводники заводят в предусмотренные клеммы без натяжения и оголенных участков за пределами зажима.
Вопрос «как подключить выключатель» нельзя сводить к запоминанию одного расположения клемм. У разных серий оно отличается, а старая коробка может содержать соединения, которых нет на новой схеме. Если заменяется только механизм и фотография старого подключения ясна, безопаснее переносить соединения по маркировке производителя после проверки отсутствия напряжения. При новой линии или сомнениях в распайке нужен проект либо диагностика электрика.

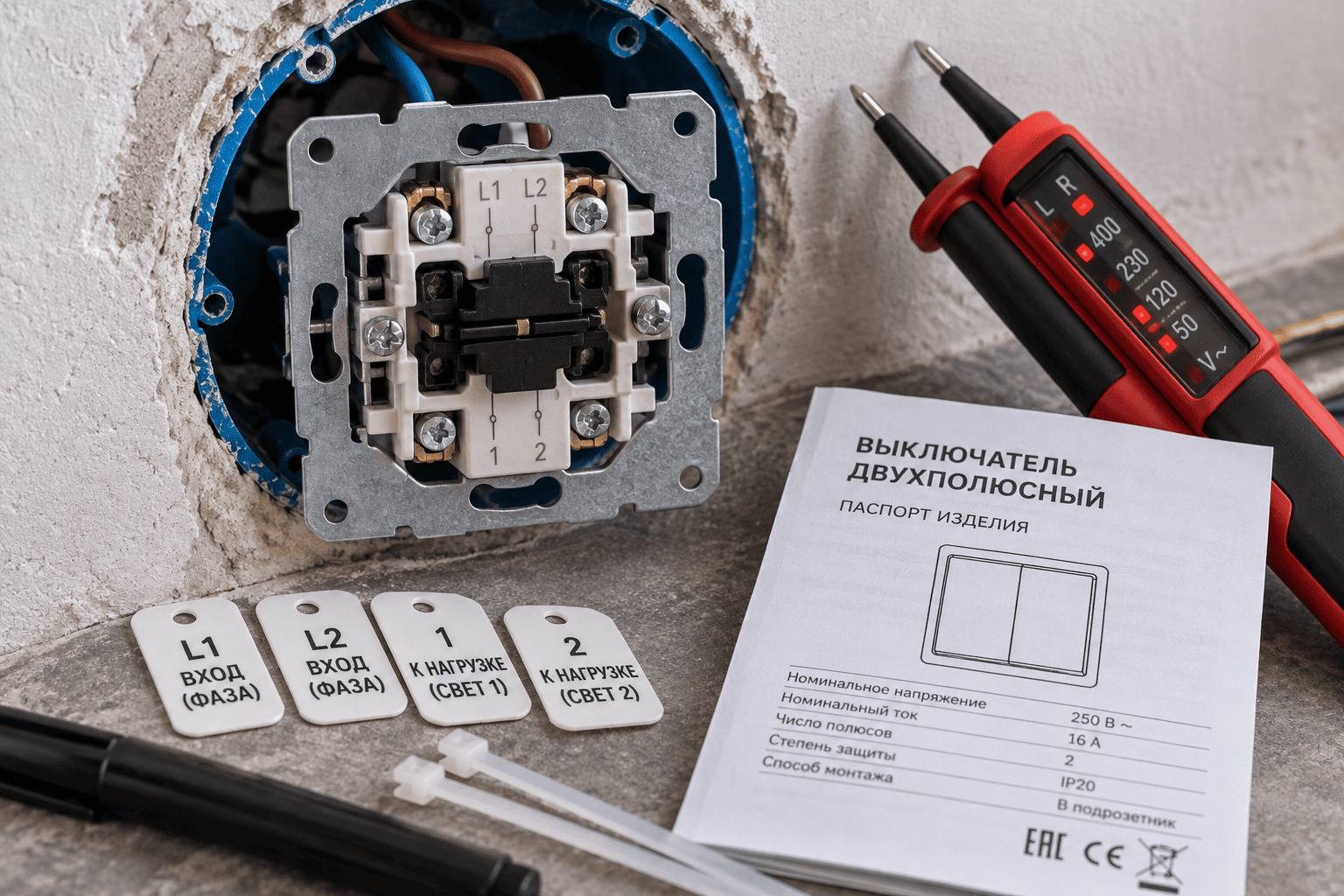

Схема подключения двухклавишного выключателя
Двухклавишный механизм управляет двумя независимыми линиями света. Общий ввод подаёт питание на механизм, а две отходящие линии идут к своим группам светильников. Так удобно разделить лампы в люстре, свет в ванной и вентиляцию либо основное и декоративное освещение - но только если оборудование и проект допускают такую схему.
Перед монтажом отметьте, какая клавиша управляет каждой группой. Не объединяйте отходящие проводники «для проверки»: при ошибке две группы потеряют независимость, а неисправность будет сложнее искать. Кабель и аксессуары для линии подбирают по проекту и условиям прокладки; обзор вариантов есть в разделе кабелей, проводов и аксессуаров.
Проходные и перекрестные выключатели для управления из нескольких мест
Подключение проходного выключателя начинается с выбора маршрута управления, а не с соединения клемм. Для двух точек используют два проходных механизма одной схемы. Для трёх и более точек между ними добавляют перекрёстный механизм. Количество промежуточных устройств определяется проектом, но крайними в такой цепи остаются именно проходные переключатели.
В этих схемах паспорт и маркировка важнее внешнего сходства механизмов: названия клемм у производителей различаются. При монтаже в длинном коридоре или на лестнице заранее отмечают точки управления и трассу кабеля. Иначе после отделки для дополнительной клавиши может не оказаться нужной линии.
Почему обычный выключатель не заменяет проходной
У обычного выключателя другая коммутация. Он разрывает или соединяет одну линию, а проходной переключатель переводит общий контакт на один из двух маршрутов. Поэтому замена проходного механизма обычным не создаст управление из двух мест. Нужна совместимая пара и схема именно этой серии.
Что проверить до включения питания
До включения автомата проверьте, что механизм закреплён в подрозетнике, проводники полностью находятся в клеммах, а изоляция не зажата под распорками или рамкой. Убедитесь, что клавиши двигаются свободно и нет оголённых частей, доступных после установки накладки. Затем восстановите питание и протестируйте каждую группу света по отдельности.
Если автоматический выключатель отключается, появляется нагрев, запах изоляции, искрение или свет не реагирует на клавиши, питание сразу отключают. Более мощный автомат проблему не решит; повторно включать линию тоже не стоит. Статья о подключении розетки разбирает общие правила безопасности электроустановочных работ, а причину неисправности в коробке устанавливает специалист.
FAQ
Можно ли ориентироваться только на цвет провода?
Нет. Цвет служит ориентиром, но не доказательством назначения жилы, особенно в старой или переделанной проводке. Проверяйте схему, маркировку и отсутствие напряжения измерительным прибором. Если результат проверки неясен, не подключайте механизм наугад.
Нужен ли нулевой провод к механическому выключателю?
Для обычного механического выключателя ответ зависит от схемы линии, но сам механизм чаще управляет коммутируемым проводником, а не использует ноль как рабочий контакт. Выключатели с подсветкой, умные устройства и модели с дополнительными функциями могут требовать иной схемы. Ориентир - паспорт конкретной модели, а не схема другого выключателя.
Почему после замены свет не включается?
Причина может быть в отключённом автомате, ошибке в разводке, неправильном типе механизма или неисправном светильнике. Сначала отключите питание и сравните подключения с паспортом. Если уверенности нет, остановите проверку: дальнейшие попытки под напряжением опаснее вызова электрика.
