Обеспечение надежности электропитания: как защитить оборудование от сбоев
Один аппарат в щите ещё не делает питание надёжным. Система должна сохранять работоспособность нагрузки при тех нарушениях сети, которые критичны именно для этого объекта. Для котла важны короткий перерыв и качество напряжения. Для сервера - время автономии и корректное завершение работы. На производстве последствия определяет технология.
В «Штепсель&Батарейка» подбор начинают с исходных данных: какая нагрузка подключена, как она переносит отключение, есть ли пусковые токи и что происходит в сети на объекте. Это не проектное решение, а способ не перепутать стабилизатор с ИБП и не ставить резерв там, где неисправность ищут в проводке.
Что означает надежность электропитания
Надежность питания складывается из двух разных свойств. Первое - непрерывность: оборудование не остается без энергии дольше допустимого времени. Второе - качество напряжения: на вход нагрузки поступает питание с параметрами, которые она способна штатно выдерживать.
У этих устройств разные роли. Источник бесперебойного питания поддерживает работу при исчезновении напряжения, но не исправляет каждый дефект внешней сети. Стабилизатор удерживает выходное напряжение в диапазоне из паспорта, но при полном отключении не запасает энергию. Генератор способен долго питать объект, однако его нужно запустить и корректно включить в схему.
ГОСТ 32144-2013 устанавливает показатели и нормы качества электрической энергии в точках передачи пользователям сетей общего назначения. Его карточка доступна у Росстандарта; при подготовке проектных решений нужно сверять действующую редакцию и изменения стандарта. Для владельца дома это означает простой принцип: защиту выбирают по измеренной или подтвержденной проблеме, а не по универсальному совету из карточки товара.
Какие сбои в сети опасны для оборудования
Полное отключение - самый заметный сценарий, но не единственный. При просадке напряжения часть приборов отключается, часть пытается продолжить работу в нештатном режиме. При длительном повышении напряжения возрастает риск повреждения чувствительной электроники. Перегрузка и короткое замыкание относятся уже к авариям внутренней сети: их локализует правильно подобранная защитная автоматика, а не стабилизатор или аккумулятор.
Отдельный риск - нарушение нулевого проводника в трехфазной сети. Последствия зависят от конкретной схемы и подключенных нагрузок, поэтому нельзя определять защиту по одному описанию аварии. Разобрать причины и границы самостоятельной диагностики помогает материал об обрыве нуля и появлении 380 В в розетке.
Еще одна частая ошибка - пытаться устранить срабатывание автомата увеличением его номинала. Автомат выбирают вместе с сечением проводника, способом прокладки и расчетной нагрузкой. Если защита отключается, сначала выясняют причину: перегрузку, повреждение изоляции, ошибку соединения или неисправность потребителя. О природе такой аварии подробнее рассказано в статье «Короткое замыкание: причины и чем опасно».
| Сбой в электросети | Что происходит / что страдает | Какой класс решения рассматривают |
| Полное отключение питания | Останавливается работа оборудования, возможна потеря несохраненных данных и некорректное завершение процессов | ИБП, резервный источник питания |
| Кратковременная просадка напряжения | Возможны перезагрузка, отключение или нестабильная работа чувствительной электроники | Стабилизатор напряжения, ИБП с функцией стабилизации |
| Длительное пониженное напряжение | Оборудование может работать нестабильно или отключаться; для отдельных типов нагрузки возможен нештатный режим | Стабилизатор напряжения |
| Повышенное напряжение | Возрастает риск повреждения блоков питания, электроники и другой чувствительной техники | Стабилизатор, реле контроля напряжения |
| Импульсное перенапряжение | Возможно повреждение электронных компонентов и изоляции | УЗИП соответствующего класса и схема защиты от перенапряжений |
| Перегрузка линии | Нагреваются проводники и соединения, возникает риск повреждения изоляции | Автоматический выключатель, правильно подобранный под линию |
| Короткое замыкание | Возникает большой ток, способный вызвать нагрев, повреждение проводки и оборудования | Автоматический выключатель или предохранитель |
| Нарушение нулевого проводника | Возможны опасные отклонения напряжения на однофазных потребителях | Контроль напряжения и защитная автоматика; решение выбирают с учетом схемы сети |
Категории надёжности электроснабжения по ПУЭ
Категория надёжности - не характеристика помещения и не рекламное обозначение оборудования. По пункту 1.2.17 ПУЭ категории электроприёмников определяют при проектировании на основании нормативной документации и технологической части проекта. Формулировки пунктов 1.2.17-1.2.21 можно сверить в опубликованном тексте ПУЭ 7.
ПУЭ разделяет электроприёмники на первую, вторую и третью категории. Для первой категории предусмотрены два независимых взаимно резервирующих источника питания. Для особой группы первой категории требуется дополнительный третий независимый источник. Это не инструкция собрать схему своими силами: независимость источников, селективность защит и алгоритм переключения проверяют в проекте.
Схему критического объекта нельзя переносить в квартиру, небольшой магазин или мастерскую без расчёта. Сначала фиксируют потребителей, допустимый перерыв и последствия отказа. Затем инженер выбирает способ резервирования. Поэтому ИБП одинаковой мощности может подойти одному потребителю и не решить задачу другого.
Когда нужны независимые источники и автоматический ввод резерва
Автоматический ввод резерва, или АВР, переключает нагрузку между предусмотренными проектом источниками. Сам по себе он не создаёт резерв и не делает два ввода независимыми. Если у обоих вводов есть общая точка отказа, переключатель не устранит проблему.
Роль третьего источника для особой группы ПУЭ связывает с бесперебойным продолжением работы. На практике его тип, мощность, время автономии и порядок обслуживания задают в проектной документации. Для систем, связанных с жизнью, безопасностью или непрерывным технологическим процессом, подбор по бытовой аналогии недопустим.
Стабилизатор, ИБП и резервный источник: разные задачи
Стабилизатор напряжения, ИБП и генератор иногда используют в одной системе питания, но задачи у них разные. Стабилизатор работает с отклонениями входного напряжения в пределах, указанных производителем. ИБП даёт питанию пережить перерыв и, в зависимости от архитектуры, формирует параметры на выходе. Генератор становится длительным резервом после запуска и переключения.
Выбор начинается с вопроса: чего нельзя допустить? Если чувствительная техника отключается из-за нестабильного напряжения, проверяют характеристики стабилизатора и диапазон сети. Если недопустимо погасить нагрузку даже на время запуска резерва, рассматривают ИБП. Если отсутствие внешней сети длится дольше автономии аккумуляторов, проектируют источник длительного резерва. Один прибор не обязан выполнять все эти функции.

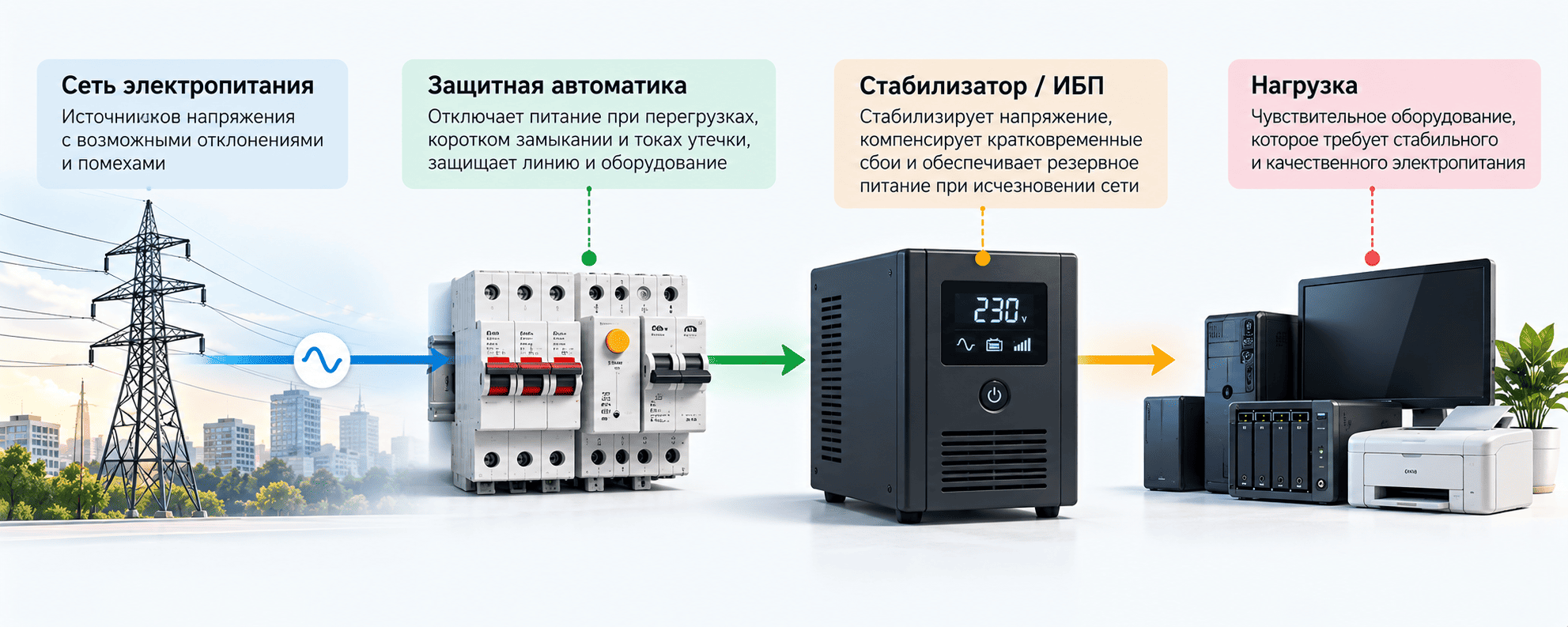

Решение удобнее разбирать по уровням. На линии устраняют причины аварий и проверяют защиту проводника. Для нагрузки выбирают электропитание с подходящими параметрами. На уровне объекта согласуют вводы, резерв и автоматику. Такой порядок не даёт поставить дорогое устройство после участка сети, который сам остаётся причиной неисправности.
Когда нужен стабилизатор напряжения
Стабилизатор рассматривают при подтверждённых отклонениях напряжения, которые попадают в его рабочий входной диапазон. До выбора полезно понять, какая нагрузка подключена: нагреватель, насос, электроника, двигатель или группа разных потребителей. У них различаются пусковые токи, чувствительность и требования к форме питания.
Суммы цифр на шильдиках для выбора мощности стабилизатора недостаточно. На расчёт влияют одновременность работы, пусковые режимы и условия эксплуатации. Когда данных о сети и нагрузке нет, сначала собирают их или проводят измерения. Оборудование подбирают уже по результату и паспорту.
Когда нужен ИБП или генератор
ИБП нужен там, где требуется пережить перерыв без остановки либо корректно завершить работу оборудования. Время автономной работы зависит от фактической нагрузки, аккумуляторной части и режима самого устройства. Универсальное число минут для дома, кассы, котла и серверной было бы недостоверным.
Генератор рассматривают как источник более длительного резерва. Между пропаданием сети и подачей питания от генератора остаются запуск, выход на режим и переключение. Если этот разрыв критичен, в схеме может потребоваться ИБП. Состав оборудования, защиту и порядок коммутации определяет специалист, ответственный за проект.
Как подобрать защиту для дома, офиса и объекта
Для дома обычно разделяют бытовые линии и нагрузку, которую нельзя оставлять без питания: отопление, насос, связь или охранную систему. Для офиса отдельно оценивают сетевое оборудование, рабочие станции и кассовые узлы. На объекте с технологическим процессом исходных данных больше: режимы работы, допустимый перерыв, пусковые токи, резервная мощность, существующая схема и требования заказчика.
Один и тот же прибор в разных условиях ведет себя по-разному. Насос может требовать учёта пускового режима, а сетевому оборудованию важнее время, за которое резерв подхватит нагрузку. Поэтому список техники составляют до выбора модели. Схема питания должна учитывать не только номинальную мощность, но и режим работы каждого потребителя.
Полезный перечень для подбора выглядит так:
- список потребителей и их паспортная мощность;
- какие устройства работают одновременно и есть ли у них пусковые токи;
- характер сбоя: отключение, отклонение напряжения, авария линии или их сочетание;
- допустимый перерыв работы и требуемое время автономии;
- параметры существующего ввода и место установки;
- требования проекта, ПУЭ и документации производителя.
Этот набор не заменяет расчёт, но делает запрос к специалисту предметным. Для щита, АВР или ответственной группы нагрузок «Штепсель&Батарейка» собирает щитовое оборудование по схеме заказчика или техническому заданию: условия описаны в разделе сборки щитового оборудования. Это уместнее, чем менять отдельный аппарат без проверки всей схемы.
Перед закупкой стоит разделить данные на обязательные и уточняющие. К обязательным относятся схема ввода, список критичных потребителей и паспортные характеристики оборудования. К уточняющим - фактические измерения сети, режим работы по времени и планы расширения нагрузки. Если нет даже обязательного набора, обеспечение устойчивой работы останется предположением, а не инженерным решением.
Что проверить в проекте и при эксплуатации
Проект отвечает не только на вопрос, что установить, но и как элементы работают вместе. В нём проверяют вводы, распределение нагрузок, защиту проводников, порядок резервирования и взаимодействие автоматики. При эксплуатации важны осмотр, испытания и обслуживание в сроки, заданные документацией оборудования и проектом.
Критичные изменения не вносят «на ходу». Добавление мощного потребителя, переделка щита, подключение генератора или изменение алгоритма АВР могут изменить токи, селективность и безопасность всей схемы. Для таких работ требуется проектное решение и квалифицированный исполнитель.
Нормативная база также требует актуальной проверки. ПУЭ седьмого издания введены для соответствующих глав приказом Минэнерго России № 204; сведения о документе приведены в правовой справке. ГОСТ 32144-2013 имеет зарегистрированное изменение № 1, действующее с 01.11.2024, - его карточка опубликована Росстандартом.
Вопросы об обеспечении надежности электропитания
Можно ли защитить одну линию, а не весь дом?
Да, если задача и схема допускают локальную защиту. Но для выбора нужно знать, какие устройства находятся на линии и как она связана с остальной сетью.
Заменит ли стабилизатор источник бесперебойного питания?
Нет. Стабилизатор и ИБП решают разные задачи. Первый работает с параметрами напряжения, второй поддерживает нагрузку при перерыве питания.
Как понять, нужен ли генератор?
Сначала определяют допустимый перерыв и необходимую длительность резерва. Если аккумуляторной автономии недостаточно, рассматривают генератор и схему его запуска и переключения.
Можно ли подобрать всё только по мощности?
Нет. Мощность важна, но без типа нагрузки, пусковых режимов, параметров сети и допустимого перерыва она не отвечает на вопрос о совместимости оборудования.
Статья носит справочный характер и не заменяет проект, измерения сети или консультацию квалифицированного специалиста. Для ответственных и опасных работ ориентируются на действующие нормы, проектную документацию и паспорта конкретного оборудования.
