Принцип работы УЗМ: как устройство защищает технику
УЗМ следит за напряжением сети и отключает нагрузку, когда значение выходит за заданные пределы. После восстановления допустимых параметров прибор не спешит включать питание: сначала идёт отсчёт задержки. Такой алгоритм защищает бытовую технику от продолжительного перенапряжения, глубоких просадок и повторного пуска сразу после аварии.
Название расшифровывается как «устройство защиты многофункциональное». Но функциональность зависит от модели. Одни аппараты только контролируют напряжение, другие дополнены защитой от коротких сетевых помех, термозащитой или измерением мощности. Поэтому параметры всегда сверяют с паспортом, а не переносят с похожего корпуса.
Что такое УЗМ и от чего оно защищает

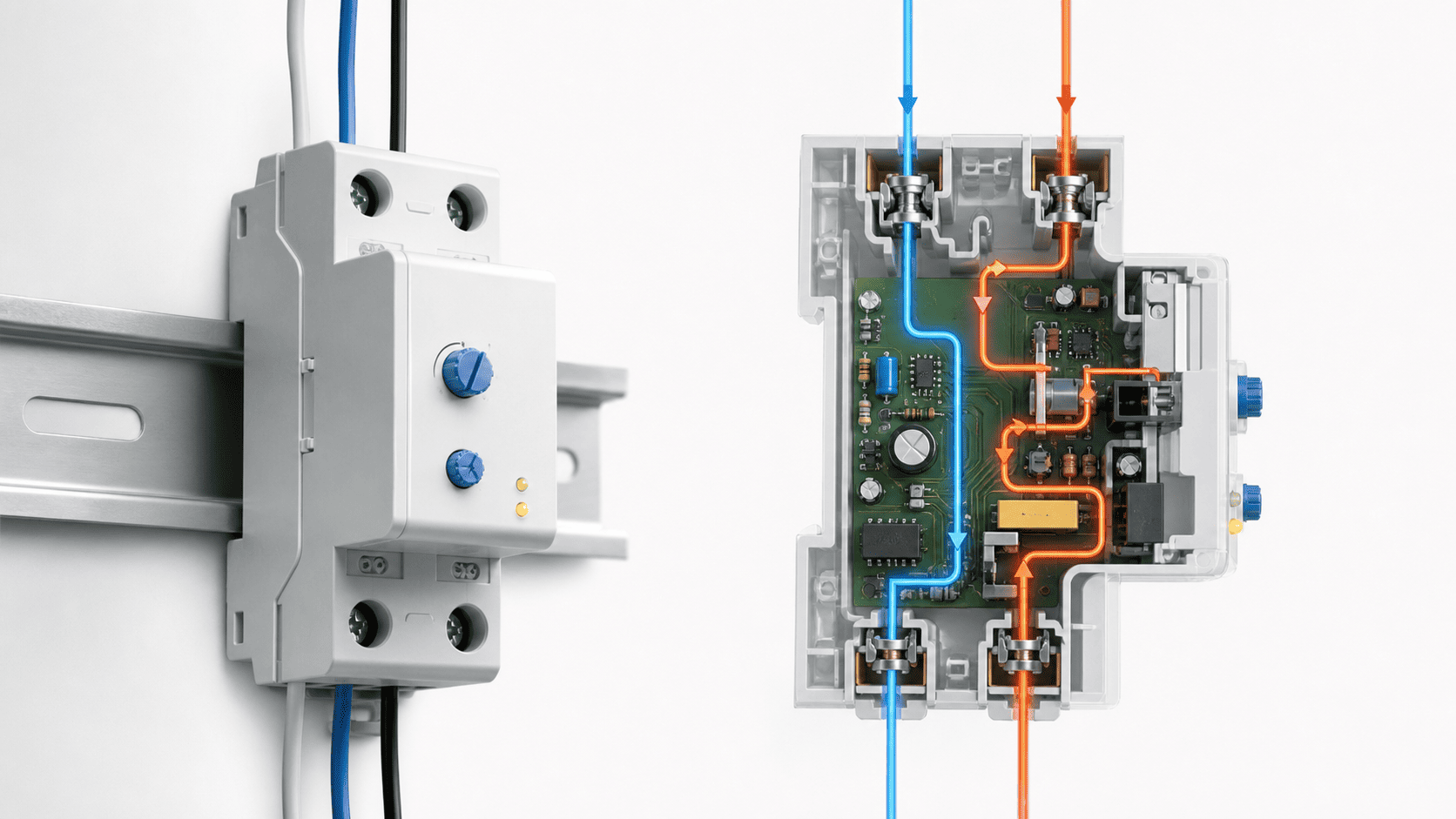

УЗМ предназначено для контроля напряжения на вводе и коммутации нагрузки. В штатном режиме силовое реле замкнуто, питание поступает к потребителям. Если напряжение выше максимального порога или падает ниже нижнего, контакты размыкаются.
Устройство не исправляет форму напряжения и не выравнивает его, как стабилизатор. Логика простая: «допустимо — включено, опасно — отключено». После возврата сети в норму питание восстанавливается само.
Для УЗМ-51М производитель «Меандр» указывает ещё одну возможность конкретной серии: защиту однофазных потребителей от разрушающего воздействия импульсных скачков. Наличие этой защиты и её характеристики нужно проверять у выбранного исполнения.
Как работает УЗМ: полный цикл
Алгоритм состоит из четырёх операций: измерить напряжение, сравнить его с уставками, отключить нагрузку при аварии и вернуть питание после безопасной паузы. Всё происходит без участия пользователя. Текущий статус виден по светодиодам на передней панели.
Измерение напряжения
Электронная схема непрерывно измеряет текущее значение между фазным и нулевым проводниками. В процессе контроля микросхема оценивает не ток потребителя, а напряжение питания. Нагрузочная способность важна для выбора силовых контактов, однако превышение номинала не заменяет защиту автоматического выключателя.
Измеренное значение обновляется постоянно. Поэтому УЗМ замечает как длительное отклонение, так и резкий выход за критический предел. Скорость срабатывания в этих случаях может различаться.
Сравнение с заданными порогами
Контроллер сравнивает измерение с верхней и нижней уставками. Пока оно лежит внутри разрешённого диапазона, индикатор показывает норму, а нагрузка остаётся подключённой. Если установленные пределы нарушены, начинается алгоритм отключения.
У ряда моделей есть две ступени. Небольшой выход за границу допускает короткую выдержку, чтобы прибор не реагировал на каждую переходную помеху. При критическом скачке задержка сокращается. Выбранные уровни и время срабатывания берут из руководства по эксплуатации.
Отключение и повторное включение
Когда условие срабатывания выполнено, силовое реле размыкает коммутируемую цепь. Напряжение на входе прибора при этом сохраняется: электроника должна продолжать контроль сети. На выходе питание отсутствует.
После возврата параметров в норму начинается отсчёт времени повторного включения. Пауза защищает компрессоры и двигатели от слишком быстрого перезапуска. У УЗМ-51 выбирается 10 секунд или 6 минут. Это пример одной модели, а не универсальная настройка.
Если во время отсчёта напряжение снова выходит за порог, таймер запускается заново после очередной нормализации. Поэтому при нестабильной сети кажется, что устройство долго не включается, хотя оно выполняет выбранный алгоритм.
Что происходит при повышенном и пониженном напряжении
При повышении напряжения выше настроенной уставки УЗМ ждёт установленное время и отключает нагрузку. Если значение выходит за критический предел, срабатывание происходит быстрее. Так прибор отделяет короткое допустимое колебание от аварийного режима.
При понижении логика похожа, но выдержка может быть другой. Краткая просадка возникает при пуске мощного двигателя и не всегда требует мгновенного отключения всего объекта. Глубокое падение напряжения опаснее для электродвигателей, поэтому у конкретного аппарата есть ускоренный режим.
Норму и границы отключения нельзя выбирать только по совету из интернета. Проверьте диапазон питания подключённой техники, качество сети и рекомендации производителя. Для УЗМ-51 в каталоге приведены уставки 240–290 В и 100–210 В, но у другого устройства диапазоны будут иными.
Как УЗМ реагирует на импульсные скачки
Импульсный скачок длится гораздо меньше обычного повышения напряжения. Некоторые УЗМ содержат варистор, который ограничивает короткую помеху.
Встроенный варистор не означает, что прибор заменяет полноценное УЗИП для объекта. Его допустимая энергия ограничена. Защиту от грозовых и коммутационных перенапряжений проектируют ступенчато с учётом системы заземления и места размещения оборудования.
Что показывает индикация
Индикация сообщает состояние сети и реле. У УЗМ-51М один индикатор показывает «норма/авария», второй — включено ли выходное реле. Цвет, постоянное свечение и мигание обозначают разные режимы.
Напряжение в норме и реле включено — штатный режим. При приближении к порогу сигнал меняется. После отключения он помогает понять, нарушена максимальная или минимальная уставка. Во время отсчёта прибор показывает, что сеть уже в норме, но реле ещё выключено.
Не угадывайте расшифровку цвета по памяти: у разных серий обозначения отличаются. Таблица сигналов приведена в паспорте. Если аппарат срабатывает ночью или без очевидной причины, сфотографируйте индикатор до ручного включения — это упростит диагностику.
Какие параметры проверить при выборе
Сначала определяют число фаз и номинальный ток нагрузки. Для модели УЗМ-51 производитель указывает 63 А для активной нагрузки при требуемом сечении медного проводника; для индуктивной нагрузки допустимый ток ниже. Сравнивать нужно не только амперы, но и категорию нагрузки.
Затем проверяют:
- диапазон регулировки и фиксированные критические пороги;
- задержки отключения и повторного включения;
- коммутационную способность, сечение проводников и момент затяжки;
- климатическое исполнение, рабочую температуру и ресурс контактов.
Мощность в кВт должна укладываться в значение из паспорта. Если потребление выше способности встроенного реле, в схеме ставят контактор. Устройство управляет его катушкой, а силовой ток проходит через контакты, рассчитанные на нужную нагрузку.
В каталоге низковольтного электрооборудования сравнивайте технические характеристики конкретных моделей, а не только название серии.
Установка УЗМ в электрощите
УЗМ обычно устанавливается на DIN-рейку после вводной коммутационной защиты. Точное место зависит от проекта щита, числа фаз и состава аппаратов.
Перед подключением сверяют направление входа и выхода, допустимый размер жил и усилие на клеммах. Нулевой проводник у разных исполнений подключается по-разному. Ошибка здесь способна нарушить работу защиты или создать опасный нагрев.
Монтаж и проверку выполняют при снятом напряжении. После монтажа проверяют соединения, светодиоды и функцию ручного управления по инструкции.
Вопросы и ответы
Может ли устройство заменить УЗО или автомат?
Нет. УЗМ контролирует напряжение, УЗО реагирует на ток утечки, а автоматический выключатель — на перегрузку и короткое замыкание. Эти аппараты решают разные задачи и могут применяться в одном щите одновременно.
Почему УЗМ часто отключает и включает питание?
Сеть регулярно выходит за установленные пороги либо напряжение не остаётся стабильным во время паузы. Возможны плохой контакт на вводе, проблема с нейтралью или пуск мощной нагрузки. Запишите показания индикаторов и время срабатывания, затем вызовите электромонтажника. Не увеличивайте пороги и не обходите устройство перемычкой до диагностики.
