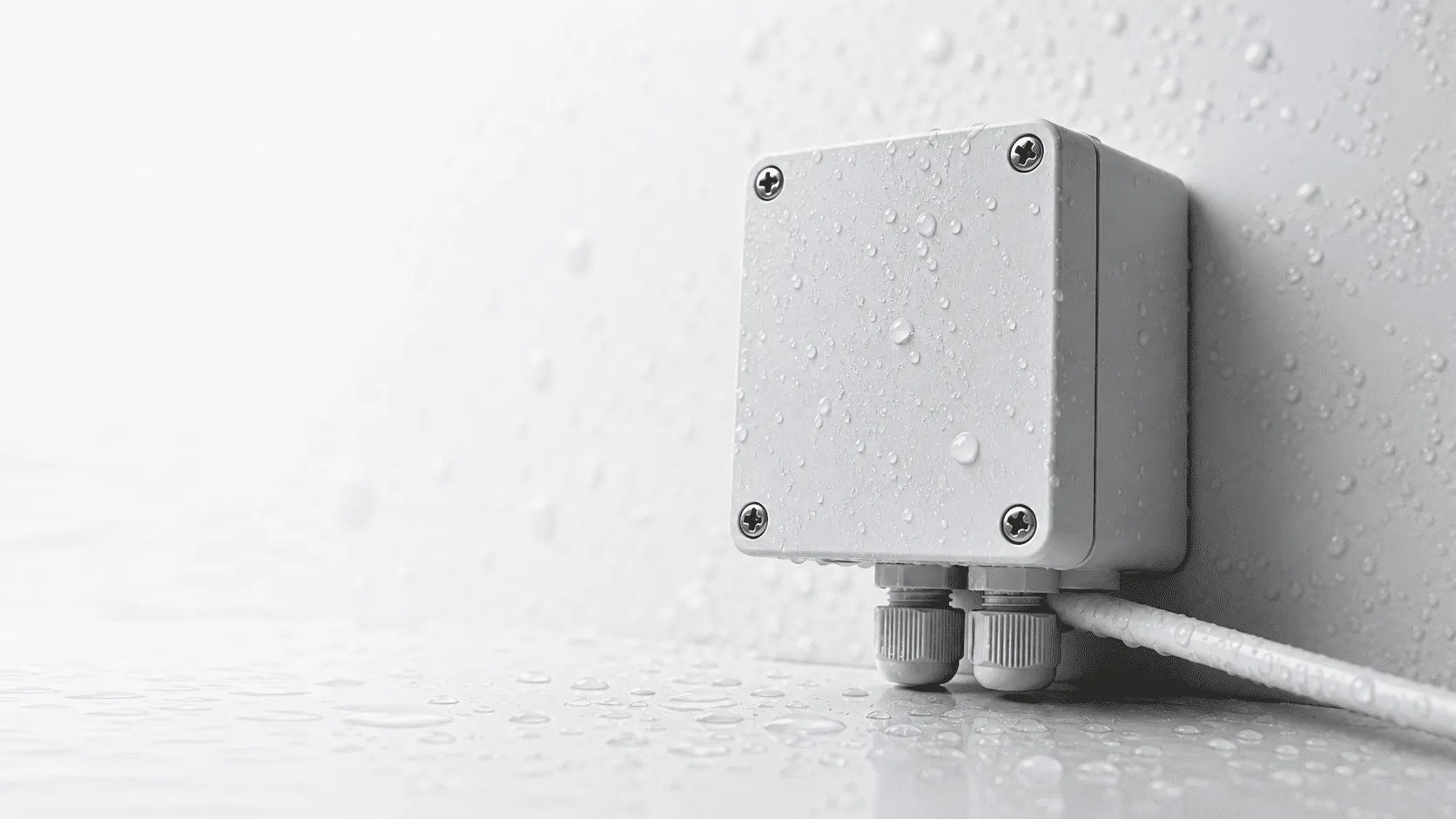

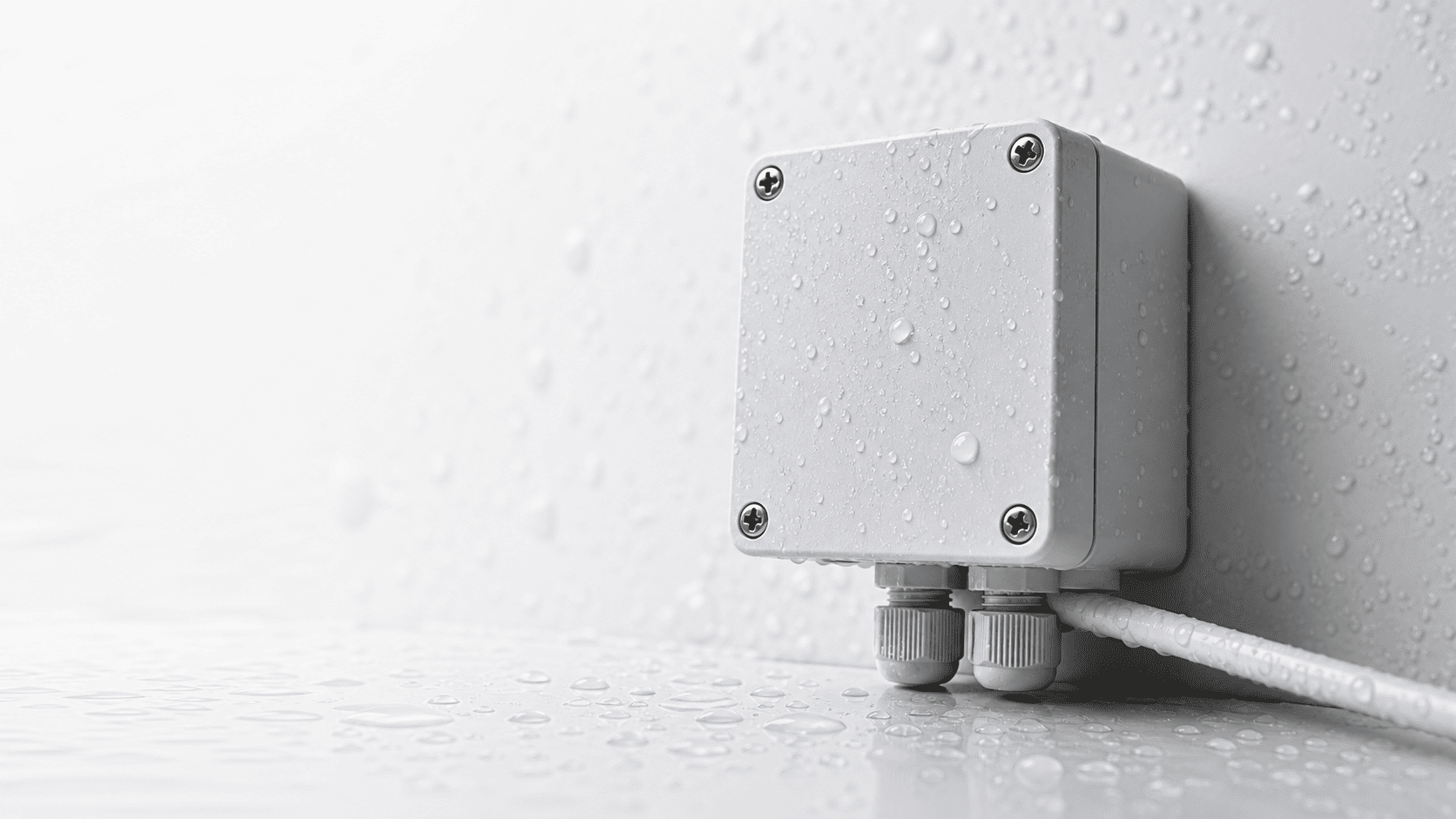

Степень защиты IP: что означает маркировка и как выбрать по ГОСТу
Маркировка IP стоит на щитах, светильниках, розетках и коробках, но объясняют её обычно готовой таблицей: четвёрка в конце — брызги, пятёрка — струи. Такую таблицу приходится заучивать. Ниже — что такое степень защиты IP по существу: за каждой цифрой стоит конкретное испытание с конкретным предметом, и все они описаны в ГОСТ 14254-2015. С этим понятнее, как выбрать степень защиты IP под свои условия.
Что такое степень защиты IP и из чего состоит код
IP — сокращение от Ingress Protection, то есть защита от проникновения. Класс защиты IP показывает, что именно оболочка изделия не пропускает внутрь — и где границы этой защиты.
По разделу 4 ГОСТ 14254-2015 обозначение состоит из пяти элементов:
| Элемент | Что принимает |
| Буквы кода | IP |
| Первая характеристическая цифра | 0–6 либо буква X |
| Вторая характеристическая цифра | 0–9 либо буква X |
| Дополнительная буква (при необходимости) | A, B, C, D |
| Вспомогательная буква (при необходимости) | H, M, S, W |
Пример полного обозначения из стандарта — IP23CH. В быту буквы встречаются редко, и обозначение выглядит как две цифры: IP20, IP44, IP65.
Первая цифра: защита от проникновения твёрдых предметов и пыли
Первая цифра отвечает сразу за две задачи защиты: чтобы внутрь не попал посторонний предмет и чтобы до токоведущих частей нельзя было дотянуться. Проверяют это буквально — щупами заданного размера.
| Цифра | От чего защищает | Чем проверяют по ГОСТ |
| 0 | нет защиты | испытания не требуются |
| 1 | предметы от 50 мм, тыльная сторона руки | сфера диаметром 50 мм |
| 2 | предметы от 12,5 мм, палец | шарнирный испытательный палец Ø12 мм длиной 80 мм |
| 3 | предметы от 2,5 мм, инструмент | стержень Ø2,5 мм |
| 4 | предметы от 1,0 мм, проволока | проволока Ø1,0 мм |
| 5 | пыль (частично) | проволока Ø1,0 мм плюс испытание пылью |
| 6 | пыль полностью | проволока Ø1,0 мм плюс испытание пылью |
Логика защиты становится понятной: единица — чтобы в корпус не пролезла рука, двойка — палец, тройка — отвёртка, четвёрка — проволока. Дальше начинается защита от пыли.
Чем 5 отличается от 6
Разница принципиальная, и в таблицах её обычно смазывают.
Оболочки с цифрой 5 стандарт называет пылезащищёнными: они «могут пропускать при определённых условиях ограниченное количество пыли». Критерий — пыль не должна проникать в количестве, достаточном для нарушения нормальной работы оборудования или снижения его безопасности.
Оболочки с цифрой 6 — пыленепроницаемые: пыль не проникает внутрь вообще.
То есть IP5X не означает «пыли внутри не будет». Означает — её будет столько, что прибор не сломается.
Вторая цифра: защита от воды
Вторая цифра описана в таблице 3 ГОСТ и имеет диапазон 0–9 — это степени защиты от воды разной жёсткости.
| Цифра | От чего защищает |
| 0 | нет защиты |
| 1 | вертикально падающие капли |
| 2 | капли, когда корпус наклонён до 15° |
| 3 | дождь: брызги под углом до 60° к вертикали |
| 4 | сплошное обрызгивание с любого направления |
| 5 | водяные струи с любого направления |
| 6 | сильные водяные струи |
| 7 | кратковременное погружение |
| 8 | длительное погружение |
| 9 | горячие струи воды под высоким давлением |
Обратите внимание на цифру 9: в сети её часто называют «немецким стандартом DIN 40050-9, расширяющим IP». В действующем ГОСТ 14254-2015 девятка входит в основную таблицу, а условия испытаний даны по МЭК 60529:2013.
IP67 и IP68: почему это не глубже — значит лучше
Здесь стандарт устроен не так, как ожидаешь.
IPX7 нормирован жёстко, пункт 14.2.7:
- погружение на глубину от 0,15 до 1 метра;
- нижняя точка корпуса высотой менее 850 мм — на глубине 1000 мм;
- верхняя точка корпуса высотой от 850 мм — на глубине 150 мм;
- длительность испытания — 30 минут.
IPX8 нормирован иначе. Дословно из пункта 14.2.8: условия испытаний «являются предметом согласования между изготовителем и потребителем; однако они должны быть более жёсткими, чем условия для цифры 7».
У IP68 нет единой глубины и единого времени: восьмёрка гарантирует только то, что испытание было жёстче семёрки. Конкретные метры и минуты производитель указывает в паспорте изделия — там их и надо смотреть, а не в таблице IP.
Дополнительные и вспомогательные буквы
Дополнительные буквы описывают защиту людей от доступа к токоведущим частям. Их ставят, только если фактическая степень защиты выше, чем следует из первой цифры.
| Буква | Чем проверяют |
| A | сфера Ø50 мм — тыльная сторона руки |
| B | шарнирный палец Ø12 мм длиной 80 мм |
| C | щуп Ø3,5 мм длиной 100 мм — инструмент |
| D | проволока Ø1,0 мм длиной 100 мм |
Тонкость, на которой легко ошибиться: у первой цифры 3 щуп имеет диаметр 2,5 мм, а у дополнительной буквы C — 3,5 мм. Это разные испытания.
Вспомогательные буквы H, M и S относятся к особым условиям — например, к испытанию при движущихся частях. А вот буква W в ГОСТ 14254-2015 не используется: вопросы стойкости к климатическим и механическим воздействиям вынесены в другие стандарты. Если в описании товара W подана как часть кода, продавец опирается на устаревшую редакцию.
Что означает буква X в коде
Формулировка стандарта точная: при отсутствии необходимости в нормировании характеристической цифры её заменяют буквой X. Если опущены обе — пишут XX.
Это не то же самое, что «не проверяли». Для фена с маркировкой IPX4 защита от пыли просто не нормируется: прибор не предназначен для пыльных сред, и требование к нему не предъявляют. Аналогично IP2X — не нормируется защита от воды.
Ошибка, которая из этого следует: читать X как ноль. Ноль означает «защиты нет», X — «показатель не нормируется». Это разные вещи.
Таблица классов и степеней защиты IP
Сводка популярных сочетаний. Расшифровка дана в том же порядке, что и цифры в коде: сначала пыль, потом вода.
| Класс | Пыль и предметы | Вода | Где применяют |
| IP20 | предметы от 12,5 мм | нет | сухие помещения |
| IP31 | предметы от 2,5 мм | капли | закрытые щиты внутри |
| IP40 | предметы от 1,0 мм | нет | шкафы в сухих зонах |
| IP44 | предметы от 1,0 мм | брызги | веранда, гараж, мастерская |
| IP54 | пылезащищено | брызги | пыльные и влажные помещения |
| IP55 | пылезащищено | струи | производственные зоны |
| IP65 | пыленепроницаемо | струи | ванная, навес, балкон |
| IP66 | пыленепроницаемо | сильные струи | мойка под давлением |
| IP67 | пыленепроницаемо | кратковременное погружение | под открытым небом |
| IP68 | пыленепроницаемо | длительное погружение | под водой |
IP20, IP44 и IP54: что ставят внутри помещений
IP20 — базовое исполнение для сухой комнаты. Обычная встраиваемая розетка имеет именно такую степень защиты: корпус не пропустит палец, но от воды не защищает никак. Как её подключают, разобрано отдельно.
Класс защиты IP44 подходит для веранды, гаража, садового строения и мастерской. Первая цифра 4 закрывает проволоку и мелкий мусор, вторая — брызги с любого направления.
Степень защиты IP54 отличается от IP44 первой цифрой: это уже пылезащищённое исполнение. Берут туда, где есть и пыль, и влага, — в мастерскую с деревообработкой, на неотапливаемый склад.
IP65 и IP66: улица, ванная, влажные помещения
IP65 — пыленепроницаемый корпус плюс защита от водяных струй. Это рабочее исполнение для ванной рядом с открытой водой, для навеса, открытого балкона и подвала. Светильники для улицы обычно имеют такую же степень защиты IP65.
Степень защиты IP66 отличается от предыдущей второй цифрой: испытание проводят сильными струями. Разница проявляется там, где оборудование моют под давлением, — на автомойках, в цехах, на фермах. Для быта переплата за шестёрку обычно не оправдана.
Где нужен IP67, IP68 и IP69
IP67 ставят под открытым небом, где корпус может оказаться в луже или под снегом. Кратковременное погружение он выдержит по тому самому протоколу с 30 минутами.
IP68 нужен там, где оборудование работает в воде постоянно: погружные насосы, подсветка бассейнов, датчики в затапливаемых коллекторах. Именно здесь и важно смотреть паспортную глубину, а не саму маркировку.
IP69 — верх шкалы: горячие струи под высоким давлением. Область применения узкая: пищевые производства и техника, которую отмывают паром.
Как выбрать степень защиты под условия
Порядок простой.
Сначала определите воду. Она опаснее пыли и чаще выводит технику из строя. Капли, брызги, струи или погружение — выбор второй цифры делается по этому вопросу.
Потом пыль. В жилой комнате достаточно двойки. В мастерской, гараже и на улице нужен класс защиты с пятёркой или шестёркой в начале.
Заложите запас на уборку. Розетка на балконе может не встретить дождя, но встретит мойку окон. Это частая причина, по которой IP44 оказывается мало.
Проверьте границы защиты. Маркировка говорит только о защите от пыли и воды. Стойкость к удару, ультрафиолету, морозу и химии описывают другие параметры, и на улице они не менее важны.
Отдельно встречается двойное кодирование вида IP65/IP67 — когда изделие сертифицировано сразу на два режима.
Частые ошибки при чтении маркировки
- Читают X как ноль. X означает «не нормируется», ноль — «защиты нет».
- Смотрят только на первую цифру. IP54 и IP50 отличаются именно второй, и на улице разница решающая.
- Ждут от IP68 конкретной глубины. Стандарт её не задаёт, глубина указана в паспорте.
- Путают щупы 2,5 и 3,5 мм. Первая цифра 3 и дополнительная буква C — разные испытания.
- Считают W частью IP-маркировки. В действующем ГОСТе такой вспомогательной буквы нет.
- Берут высокий класс защиты в квартиру. Сильные струи в ванной не появятся, а изделие дороже.
Вопросы и ответы
Какая степень защиты нужна в ванной? Рядом с ванной и душем — IP65. В зоне, куда вода не долетает, достаточно IP44. Точные границы зон задаются проектом.
Можно ли поставить IP20 на балкон? На застеклённом и отапливаемом — можно. На открытом нельзя: там нужен минимум IP44, лучше IP65.
Есть ли практическая разница между пятёркой и шестёркой в конце кода? В быту почти нет. Она появляется там, где оборудование моют струёй под давлением.
Где посмотреть степень защиты изделия? На корпусе, в паспорте и в карточке товара. У распаячных коробок её тоже указывают. Для щитов, светильников и уличных розеток это обязательный параметр.
Что означает четвёрка в конце кода у уличного светильника? Что корпус не пропустит предметы от 1 мм и выдержит брызги с любой стороны. Струю из шланга такой светильник уже не переживёт.
