TN-C или TT: что лучше выбрать для частного дома
Короткий ответ: TN-C или TT — не выбор «по вкусу»
Для электроустановок жилых зданий до 1 кВ ПУЭ ориентирует на систему TN. Система TT допустима, когда безопасность в TN обеспечить нельзя; при этом нужны автоматическое отключение питания и УЗО. Поэтому вопрос «TN-C или TT» сводится к исходным данным: какая схема возможна на этом вводе и какие защитные меры в ней сработают.
В новом проекте чистую систему TN-C внутри дома обычно не рассматривают как конечную схему: в ней рабочая и защитная функции совмещены в PEN. На практике для частного дома чаще сравнивают TT и TN-C-S, где PEN разделяют на PE и N в предусмотренной точке. Выбор подтверждают документами на присоединение, однолинейной схемой и результатами измерений.
Чем отличаются TN-C, TN-C-S и TT
Названия систем показывают, как открытые проводящие части связаны с землёй и нейтралью источника. В системе TN-C защитная и рабочая функции объединены в PEN. В TN-C-S они совмещены только на части пути, затем появляются отдельные PE и N. В TT корпуса подключают к собственному заземляющему устройству, независимому от заземления нейтрали источника.
Система TN-C: один PEN-проводник для двух функций
В TN-C по PEN идёт рабочий ток, и он же участвует в защите. Поэтому состояние проводника и соединений имеет значение. ГОСТ Р 50571.4.41-2022 не допускает коммутационные и разъединительные аппараты в PEN. Перемычка между N и защитным контактом розетки не превращает N в полноценный PE.
Система TT: собственный заземлитель и независимый PE
Система TT использует собственный контур: через PE к нему присоединяют доступные металлические корпуса. Сам контур не заменяет автомат и УЗО. В TT стандарт требует УДТ для защиты при повреждении. Параметры аппарата и заземляющего устройства должны обеспечивать отключение питания; это подтверждают измерениями и протоколом, а не числом электродов в грунте.
Почему для дома чаще сравнивают TT и TN-C-S
Для владельца важно отделить питающую сеть от проводки внутри дома. На ввод может приходить PEN, но после корректного разделения получается система TN-C-S с отдельными PE и N в распределении по дому. ПУЭ отдельно указывает, что при однофазном ответвлении к индивидуальному дому разделение PEN на PE и N выполняют до вводного защитно-коммутационного аппарата. Это объясняет, почему вопрос о системе нельзя решать заменой одного автомата или установкой дополнительной розетки с «землёй».
TT рассматривают, когда безопасность TN обеспечить нельзя. Одних штырей в грунте недостаточно: оценивают состояние линии, защитный проводник, уравнивание потенциалов и автоматическое отключение. Условия подключения задаёт сетевая организация, а решение для дома фиксируют в проекте.
Какие защитные меры обязательны в каждой схеме
В обеих системах задача одна: при повреждении изоляции опасное напряжение на корпусе должно исчезнуть за допустимое время. ГОСТ Р 50571.4.41-2022 связывает эту защиту с автоматическим отключением, защитным проводником и уравниванием потенциалов. Для розеточных цепей общего пользования до 32 А стандарт предусматривает дополнительную защиту УДТ с номинальным отключающим дифференциальным током до 30 мА.
Автомат защищает линию от перегрузки и короткого замыкания. Устройство защитного отключения реагирует на дифференциальный ток, но не отменяет требования к кабелю, автомату и PE. Подбор аппаратов делают по расчёту линии и селективности защит, а не по одному признаку «в доме есть УЗО».
PEN, PE и N: где нельзя ставить разрыв и перемычку
PE — защитный проводник, N — рабочий нулевой, PEN совмещает эти функции. После разделения PEN PE и N не объединяют вновь в групповых цепях. Нельзя подключать защитный контакт розетки к N, заземлять корпуса на водопровод, отопление или случайный металлический элемент. Такие действия не дают подтверждённой защиты и могут создать опасное напряжение на доступных частях.
Что нужно проверить в TT кроме самого контура
В TT одного измерения сопротивления недостаточно. Проверяют УДТ, защитные проводники, уравнивание потенциалов, время отключения и результаты испытаний. Стандарт связывает параметры заземляющего устройства и защитного проводника с номинальным отключающим дифференциальным током УДТ. Значения для конкретного дома рассчитывают по схеме и фактическим условиям.
| Критерий | TN-C | TN-C-S | TT |
| Проводники на вводе | L + PEN | L + PEN, далее PEN разделяется на PE и N | L + N, защитное заземление выполняется отдельно |
| Как организован PE в доме | Отдельного PE нет | PE получают после разделения PEN; далее PE и N ведут раздельно | PE подключён к собственному заземляющему устройству объекта |
| Защита корпуса оборудования | Отдельный PE отсутствует | Корпус подключается к PE | Корпус подключается к PE и местному заземляющему устройству |
| Автоматический выключатель | Защищает линию от сверхтоков | Защищает линию; участвует в автоматическом отключении при достаточном токе повреждения | Защищает линию от сверхтоков, но обычно не обеспечивает защиту при замыкании на землю самостоятельно |
| УДТ / УЗО | Не заменяет отсутствие PE | Дополнительная защита; для предусмотренных стандартом цепей — УДТ ≤30 мА | Ключевой элемент автоматического отключения при повреждении; параметры согласуют с заземляющим устройством |
| Уравнивание потенциалов | Требуется в соответствии со схемой электроустановки | Требуется | Требуется |
| Что обязательно проверить | Состояние PEN, непрерывность проводников, параметры защитных аппаратов | Правильность разделения PEN, непрерывность PE, отсутствие повторного соединения PE и N после разделения, работу защитных аппаратов | Сопротивление заземляющего устройства, непрерывность PE, работу УДТ, параметры и время отключения |
| Основной риск | Обрыв PEN и отсутствие отдельного защитного проводника | Ошибки при разделении PEN или повторное объединение PE и N | Слишком высокое сопротивление пути тока повреждения или неисправность УДТ |

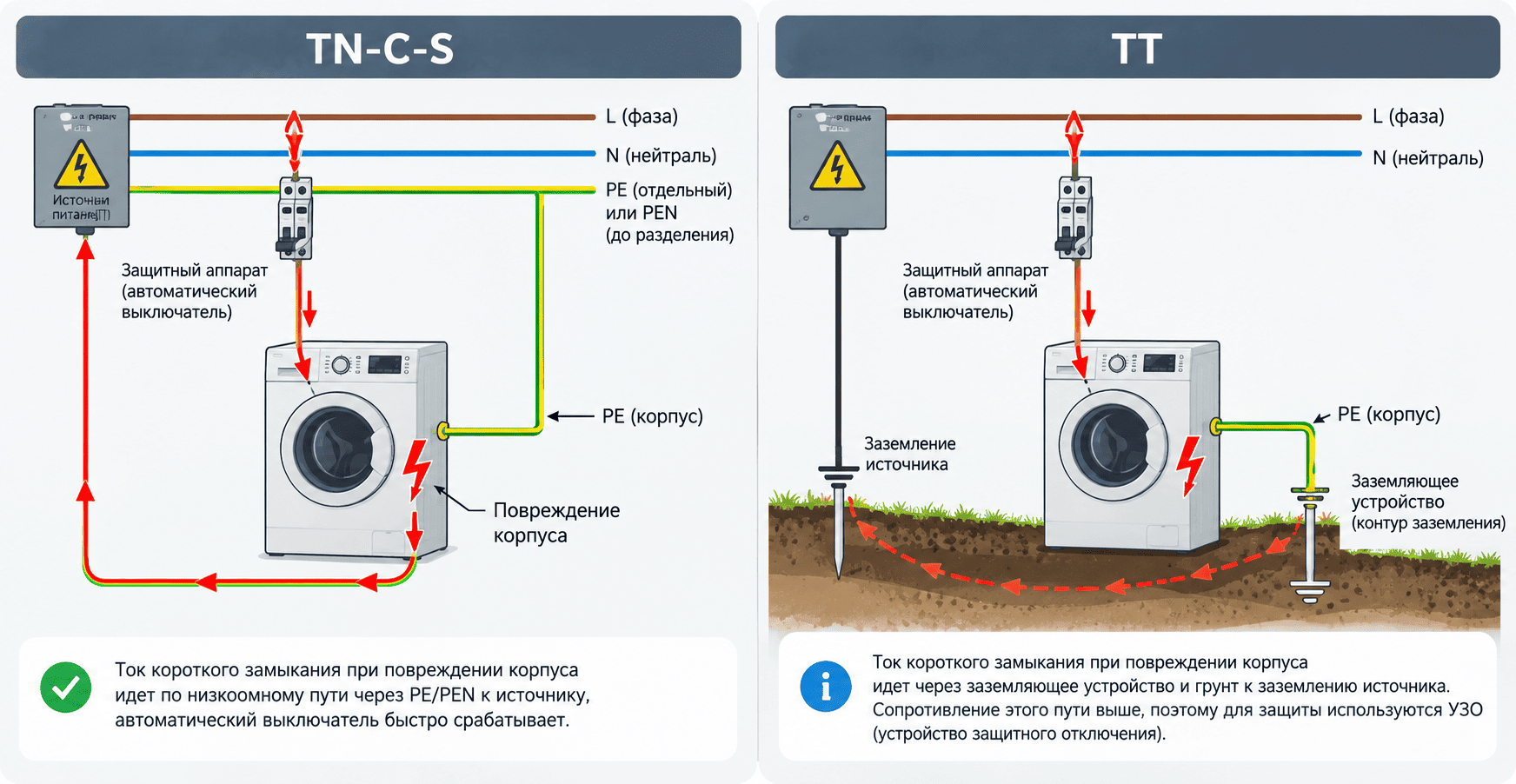

| Главный принцип защиты | Зависит от состояния PEN; схема имеет ограничения для современных установок | Низкоомный путь тока повреждения по PE/PEN → автоматическое отключение | Ток повреждения проходит через PE и заземляющее устройство → отключение преимущественно посредством УДТ |
Как выбрать систему для конкретного дома
Начать следует с исходных данных:
- запросить условия технологического присоединения и схему ввода;
- проверить, какие проводники приходят в щит и где предусмотрено разделение PEN;
- оценить состояние вводного кабеля или воздушной линии;
- подготовить однолинейную схему щита с автоматами, УДТ и шинами;
- после монтажа выполнить измерения и проверить срабатывание защитных устройств.
После этого понятно, можно ли обеспечить условия системы TN-C-S или нужен проект TT. Для комплектации щита пригодятся разделы низковольтного оборудования и кабелей и проводов. Конкретные аппараты подбирают уже по готовой схеме.
Когда TT оправдана, а когда нужна TN-C-S
TT не является «улучшенной землёй» для любого участка. Она применима, когда безопасные условия TN не удаётся обеспечить. TN-C-S логична там, где на вводе можно корректно разделить PEN и обеспечить дальнейшее раздельное ведение PE и N. В обоих случаях решающим остаётся автоматическое отключение при повреждении, а не название схемы на наклейке щита.
Если щит старый или схема линии неизвестна, сначала проводят обследование. Отсутствующий PE в старой проводке не исправляют перемычками. Повреждённую линию безопаснее вывести из эксплуатации до реконструкции, чем пытаться «добавить землю» без проекта.
Ошибки, которые нельзя исправлять «самодельным заземлением»
Не соединяйте N и PE в розетке. Не используйте трубы отопления, водопровода или газопровода как заземление дома. Не считайте установленное УЗО заменой защитного проводника. Не принимайте решение по сопротивлению контура без понимания схемы и номинала защитного устройства.
Ещё одна ошибка — менять щит, не проверив вводной проводник. При сомнениях в PEN разберите причины и последствия обрыва нуля. Работы с вводом, ГЗШ и системой заземления поручают квалифицированному специалисту с измерительным оборудованием.
Что проверить в щите и документах до начала работ
В щите должны быть понятны назначение шин PE и N, точка разделения PEN, маркировка групп и номиналы защитных аппаратов. В документах — схема, сведения о вводе и протоколы предусмотренных измерений. При сборке или реконструкции пригодится материал о сборке электрощита для частного дома, но он не заменяет проект для конкретного объекта.
Штепсель&Батарейка помогает укомплектовать объект по проекту или спецификации и собирает щитовое оборудование по схеме заказчика либо техническому заданию. Для нестандартного ввода сначала получают проектное решение, затем подбирают аппараты и сборку щитового оборудования.
Вопросы и ответы
Можно ли оставить TN-C в новом частном доме?
Оценивать нужно не формулировку «оставить», а фактическую схему ввода и требования проекта. Внутреннюю проводку дома не следует строить на самодельных соединениях PEN, PE и N. Возможность перехода к TN-C-S либо необходимость TT определяют после проверки линии и проекта.
Достаточно ли УЗО, если сделан контур?
Нет. В TT УДТ является обязательной частью защиты при повреждении, но система также требует корректного PE, уравнивания потенциалов, автомата, расчёта и измерений. В TN УЗО также не оправдывает отсутствие надёжного защитного проводника.
Что выбрать без обследования — TT или TN-C-S?
Без обследования выбирать нельзя. Минимальный безопасный ответ: зафиксировать схему ввода, проверить состояние PEN и заказать проектное решение. Только после этого выбор системы будет техническим, а не случайным.
Материал носит справочный характер и не заменяет проект электроснабжения, требования сетевой организации и измерения после монтажа.
