ВВГ: от А до Я. Как выбрать кабель, который не подведет
ВВГ часто покупают для стационарной электропроводки. Снаружи две бухты могут выглядеть одинаково, хотя у кабелей разное пожарное исполнение, число жил или сечение. Поэтому смотреть только на цену и привычную запись «3×2,5» нельзя. Сначала нужно понять, что будет питать кабель и как его проложат.
Практический комментарий редакции «Штепсель&Батарейка»: сначала уточните нагрузку, длину и способ прокладки. Одна и та же трасса в стене, слое теплоизоляции или общем лотке работает в разных температурных условиях. Марку и сечение подбирают уже с учётом этих данных.
Ниже разберём маркировку и исходные данные для расчёта. Сам расчёт и монтаж электросети поручите квалифицированному специалисту: ошибка в сечении или защите цепи создаёт риск перегрева и пожара. Правила устройства электроустановок задают нормативную основу, но готового проекта не заменяют.
Что такое кабель ВВГ и для чего он нужен
ВВГ — медный силовой кабель с пластмассовой изоляцией, рассчитанный на стационарную прокладку. ГОСТ 31996-2012 распространяется на силовые кабели с пластмассовой изоляцией для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0,66; 1 и 3 кВ.
В бытовой электропроводке кабель ВВГ применяют для розеточных цепей, подключения стационарной техники и питания распределительных щитов. Его также используют для осветительных приборов. Конкретный тип кабеля должен соответствовать проекту, пожарным требованиям и среде эксплуатации.
Как расшифровывается маркировка ВВГ
Базовое обозначение читают так:
- отсутствие буквы «А» в начале означает медные токопроводящие жилы;
- первая «В» — изоляция жил из поливинилхлоридного пластиката;
- вторая «В» — наружная оболочка из ПВХ-пластиката;
- «Г» — отсутствие брони и другого защитного покрова.
После букв указывают число жил и номинальное сечение. Например, запись 3×2,5 означает три жилы с номинальным сечением каждой 2,5 мм². Напряжение, нормативный документ и дополнительные характеристики кабеля нужно смотреть в полной маркировке и паспорте продукции.
Из чего состоит кабель

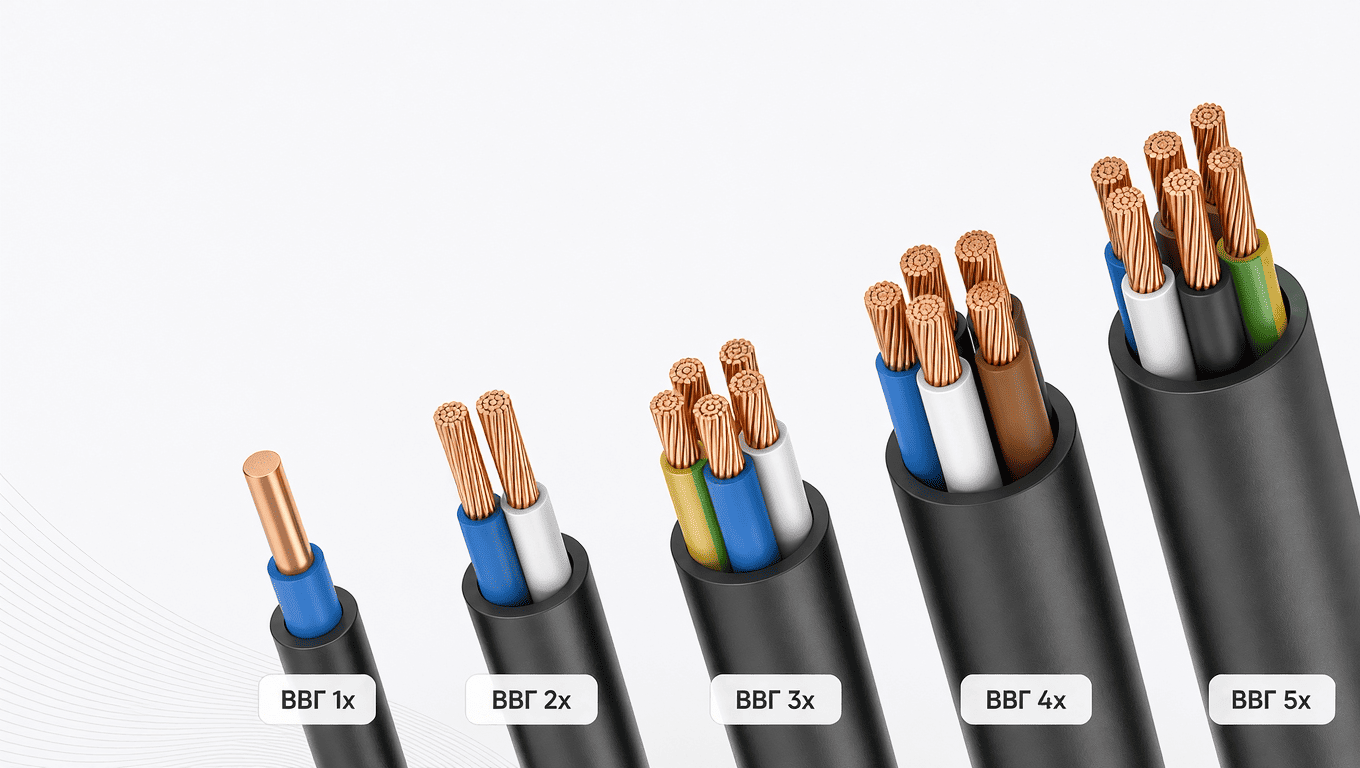

Внутри находятся медные токопроводящие жилы. Каждая жила имеет собственную изоляцию, а весь сердечник закрыт общей оболочкой. В многожильных кабелях пространство между изолированными жилами может быть заполнено материалом, который формирует сердечник и помогает сохранить форму изделия.
Цвет изоляции помогает различать рабочие жилы, нейтраль и защитную жилу. Но их назначение определяют по проекту и проверяют при монтаже — полагаться только на цвет без измерений нельзя.
ВВГ, ВВГнг(А), ВВГнг(А)-LS и другие исполнения
Суффиксы после ВВГ указывают на конструкцию и пожарные свойства кабельной продукции. Например, кабель ВВГнг и ВВГнг(А)-LS нельзя считать одной и той же маркой. Пропускать индексы при заказе нельзя.
| Марка | Что означает | Практический смысл |
| ВВГ | Базовое исполнение | Применение определяют проектом и требованиями к конкретной трассе |
| ВВГ-П | Плоская конструкция | Жилы расположены параллельно; форма удобна для некоторых способов монтажа |
| ВВГнг(А) | Не распространяет горение при групповой прокладке по категории А | Используют там, где проектом предусмотрена групповая прокладка соответствующего класса |
| ВВГнг(А)-LS | То же требование по нераспространению горения плюс пониженное дымо- и газовыделение | Предпочтителен для многих внутренних цепей, если это предусмотрено проектом |
| ВВГнг(А)-FRLS | Огнестойкое исполнение с низким дымо- и газовыделением | Применяется в системах, для которых нормируется сохранение работоспособности при пожаре |
| LTx | Пониженная токсичность продуктов горения | Требуется на объектах, где это задано нормативами и проектом |
Точные свойства подтверждает документация изготовителя. Похожие буквенные сочетания нельзя считать взаимозаменяемыми без проверки стандарта или технических условий.
Чем ВВГнг(А) отличается от ВВГнг(А)-LS
Оба исполнения относятся к пожарной безопасности, однако обозначают разные свойства. Индекс нг(А) указывает на нераспространение горения при групповой прокладке по категории А. Дополнение LS — Low Smoke — означает пониженное дымо- и газовыделение при горении и тлении. Требования к пожарной безопасности кабельных изделий задаёт действующий ГОСТ 31565-2012.
Но индекс LS ещё не означает, что кабель подходит для любого здания. Проектировщик учитывает назначение объекта, способ прокладки и действующие требования. Сравнивая два варианта, смотрите на тип кабеля, а не только на сечение.
Число жил и конструкция проводника
Число жил определяют по схеме. Для однофазной цепи с защитным заземлением обычно нужны фазная, нейтральная и защитная жилы. Для трёхфазной установки состав кабеля зависит от способа подключения и проекта.
Жила бывает однопроволочной или многопроволочной. Многопроволочная жила собрана из нескольких проволок и легче изгибается, однако это не превращает силовой кабель для стационарной прокладки в кабель гибкий для удлинителя. Класс жилы, допустимый радиус изгиба и правила оконцевания берут из технических характеристик конкретного изделия.
При соединении многопроволочных жил используют подходящие наконечники и инструмент. Подробнее об этом — в статье о выборе и обжиме наконечников для проводов.
Как выбрать сечение кабеля ВВГ
Сечение кабеля определяют расчётом всей цепи. Исходные данные — мощность и режим нагрузки, напряжение, длина трассы, материал и число нагруженных жил, способ прокладки, окружающая температура и параметры защиты. Глава 1.3 ПУЭ рассматривает выбор проводников по нагреву и допустимому длительному току.
Таблицы с готовыми ответами вроде «1,5 мм² — свет, 2,5 мм² — розетки» удобны, но это лишь ориентир. В них нет поправок на теплоизоляцию, общую трубу с другими кабелями, длину, пусковые токи и требования конкретной техники.
Сначала определите нагрузку и расчётный ток
Составьте перечень приборов, которые могут работать одновременно. Для каждого укажите мощность, тип нагрузки и режим работы. Расчётный ток однофазной и трёхфазной цепи определяют по разным формулам; для двигателей и других устройств учитывают коэффициент мощности, КПД и пусковой режим.
Если речь идёт об электроплите, водонагревателе, кондиционере или станке, используйте паспорт устройства и схему производителя. Номинальная мощность — только начало расчёта, а не готовый ответ на вопрос о сечении кабеля.
Учтите способ прокладки и температуру
Условия охлаждения меняют допустимый ток. Открыто проложенная трасса отдаёт тепло лучше, чем кабель в утеплителе. В общей трубе или лотке нагруженные цепи греют друг друга. Жаркое помещение добавляет ещё одну поправку.
Поэтому для скрытой проводки важно знать материал стены, наличие теплоизоляции, диаметр и заполнение трубы. Для трассы — число соседних кабелей и условия вентиляции. Поправочные коэффициенты и допустимый ток проектировщик берёт из нормативных данных для конкретного способа монтажа. Такой расчёт нужен и для скрытой проводки в жилых зданиях.
Согласуйте кабель с автоматом и проверьте падение напряжения
Автоматический выключатель защищает кабель, а не подключённый прибор сам по себе. Его номинал и характеристику согласуют с допустимым током жилы и параметрами нагрузки. Если автомат пропускает ток, от которого медь недопустимо нагревается, большее сечение не заменит корректный расчёт защиты.
На длинной трассе отдельно проверяют падение напряжения. Затем оценивают термическую стойкость при коротком замыкании и условия автоматического отключения. Это особенно важно для большой длины, мощной нагрузки и сложной конфигурации электросети. О причинах аварийного режима можно прочитать в материале о коротком замыкании.
Где можно и где нельзя прокладывать ВВГ
ВВГ предназначен для стационарных установок. Его прокладывают в помещениях, кабельных сооружениях, каналах, трубах и лотках — если выбранное исполнение и способ монтажа соответствуют проекту. Для проводки в жилых помещениях дополнительно учитывают требования пожарной безопасности здания.
Обычный небронированный ВВГ не защищён от серьёзных механических повреждений. На улице оболочку нужно защищать от воздействий, на которые конкретное изделие не рассчитано, включая солнечное излучение и воду. Для прокладки кабеля в земле нужна конструкция и защита, предусмотренные проектом: прямое закапывание небронированного ВВГ без расчёта и механической защиты — плохое решение.
Кабеленесущую систему подбирают по среде и нагрузке. Трубы, лотки и кабель-каналы представлены в разделе кабеленесущих систем, но типоразмер и материал должен определить проект.
Как проверить кабель перед покупкой
Первое, что нужно проверить, — полная маркировка. На оболочке и этикетке должны читаться изготовитель, марка кабеля, число и сечение жил, номинальное напряжение, стандарт или технические условия. Затем сравните надпись на самом кабеле с этикеткой бухты или барабана и сопроводительными документами.
Осмотрите оболочку: недопустимы трещины, порезы, сильные вмятины и следы неправильного хранения. Проверьте метрические метки, длину и целостность упаковки. Подозрительно низкая цена, нечёткая печать и отказ продавца показать документы — повод выбрать другую продукцию.
Не пытайтесь оценить номинальное сечение только по наружному диаметру. Толщина оболочки, форма и заполнение отличаются. Для входного контроля применяют измерения и методы, соответствующие нормативной документации, а не визуальное сравнение двух бухт.
Что должно быть в маркировке и документах
Перед оплатой сверьте четыре вещи:
- Полное обозначение марки, включая нг(А), LS или другие суффиксы.
- Число жил, номинальное сечение и напряжение.
- Изготовителя, нормативный документ и идентификацию партии.
- Документ о соответствии именно на эту кабельную продукцию, а не на похожую группу товаров.
ГОСТ 31996-2012 включает требования к маркировке, приёмке и методам контроля. Поэтому надпись «ГОСТ» без прослеживаемого изготовителя и документов не подтверждает характеристики кабеля.
Алгоритм выбора ВВГ перед заказом
Рабочий порядок выбора выглядит так:
- Определите назначение цепи и перечень подключаемых устройств.
- Зафиксируйте напряжение, число фаз, схему нейтрали и необходимость защитной жилы.
- Опишите трассу: длину, способ прокладки, температуру, соседние кабели, влагу и риск механических повреждений.
- Выберите пожарное исполнение по проекту и требованиям объекта.
- Рассчитайте ток и сечение, затем проверьте нагрев, падение напряжения и короткое замыкание.
- Согласуйте автоматический выключатель с расчётными параметрами.
- Перед покупкой проверьте маркировку, документы, длину и состояние оболочки.
Если исходных данных нет, кабель по одной мощности прибора не покупайте. Специалисты «Штепсель&Батарейка» помогают рассчитать нагрузку и подобрать аналоги по проекту или спецификации. Кабели, провода и аксессуары собраны в отдельном разделе каталога. Там удобно сопоставить технические характеристики разных исполнений.
Вопросы и ответы о кабеле ВВГ
Можно ли использовать обычный ВВГ для проводки в квартире?
Марку для электропроводки определяют по проекту и требованиям пожарной безопасности. На практике для многих внутренних цепей рассматривают ВВГнг(А)-LS, но это не универсальное разрешение: тип здания, трасса и способ монтажа могут потребовать другого исполнения. Обычный ВВГ не следует заменять на ВВГнг(А)-LS или наоборот без проверки проекта.
Подходит ли ВВГ для удлинителя и подключения бытовой техники?
ВВГ рассчитан на стационарные установки. Для удлинителей и подвижного подключения бытовой техники используют гибкие провода или шнуры, рассчитанные на многократные изгибы и соответствующий режим. Даже многопроволочная жила в силовом кабеле не делает его автоматической заменой ПВС или другой марки соединительного провода.
Можно ли прокладывать ВВГ на улице или в земле?
Наружная прокладка возможна только при соблюдении условий эксплуатации конкретного кабеля и защите от неблагоприятных воздействий. В земле небронированный ВВГ нельзя считать универсальным решением: трассе обычно нужна механическая защита либо кабель другой конструкции. Точный вариант определяет проект с учётом грунта, воды, нагрузки и способа ремонта линии.
Что лучше: ВВГнг(А) или ВВГнг(А)-LS?
«Лучше» зависит от требований объекта. ВВГнг(А) нормируется по нераспространению горения при групповой прокладке категории А. У ВВГнг(А)-LS дополнительно снижено дымо- и газовыделение. Если проект требует LS, заменить его кабелем без этого индекса нельзя.
Можно ли соединять медные жилы ВВГ с алюминиевыми проводами?
Прямой контакт меди и алюминия в обычной скрутке применять нельзя: соединение требует предназначенного для этих металлов зажима или переходного решения. Тип соединителя, подготовку жил и момент затяжки определяют по инструкции производителя. После монтажа соединение должно оставаться доступным для контроля, если применённая технология не предусматривает иного.
Достаточно ли правила «2,5 мм² для розеток»?
Нет. Это распространённый ориентир, но не расчёт. Сечение зависит от тока, способа прокладки, температуры, группировки, длины трассы, падения напряжения и защитного аппарата. Для электроплиты, мастерской, большой длины или кабеля в теплоизоляции результат может отличаться.
