Как обжать кабель витой пары: схема RJ-45 и проверка
Самодельный патч-корд делают, когда готовая длина не подходит: например, нужно соединить роутер с телевизором или оконцевать линию у розетки. Здесь нужен не силовой провод, а кабель витая пара с модульным коннектором 8P8C - в быту его называют RJ-45. Порядок жил, сохранённые пары и проверка после сборки важнее силы нажатия на кримпер.
Для многопроволочной электрической жилы эта инструкция не подходит: её оконцовывают наконечником и пресс-клещами, подобранными по сечению.
Когда нужно обжимать витую пару
Сетевой кабель обжимают после прокладки линии в стене, при установке розетки или когда готовая длина патч-корда не подходит. Для подключения устройств к роутеру или коммутатору обычно нужен прямой кабель: одинаковая схема на обоих концах.
Одинаковые оконцовки T568A-T568A или T568B-T568B образуют прямое соединение. Разные схемы на концах дают кроссовер. Современное оборудование часто определяет его автоматически, но в новой сети лучше использовать единый стандарт.
Что понадобится для обжима кабеля
Нужны витая пара, два коннектора 8P8C и кримпер. Стриппер аккуратно снимает оболочку, а кабельный тестер проверяет результат. Коннектор должен соответствовать конструкции жилы, категории и при необходимости экранированию кабеля.
Расходники подбирают в разделе «Кабели, провода и аксессуары», а кримпер и тестер - в каталоге измерительных приборов и инструмента. До покупки проверьте маркировку: контакт рассчитан на определённый диаметр и тип проводника.
Какую схему обжима выбрать: T568A или T568B
Схемы обжима T568A и T568B различаются положением зелёной и оранжевой пар. Остальные проводники занимают те же контакты.
Для прямой линии выберите T568A либо T568B и повторите порядок на обоих концах кабеля. Если линия подключается к уже установленной розетке или патч-панели, сверяйтесь с маркировкой на корпусе. Расположение цветов с обратной стороны розетки у разных моделей отличается, поэтому ориентироваться только на память рискованно.

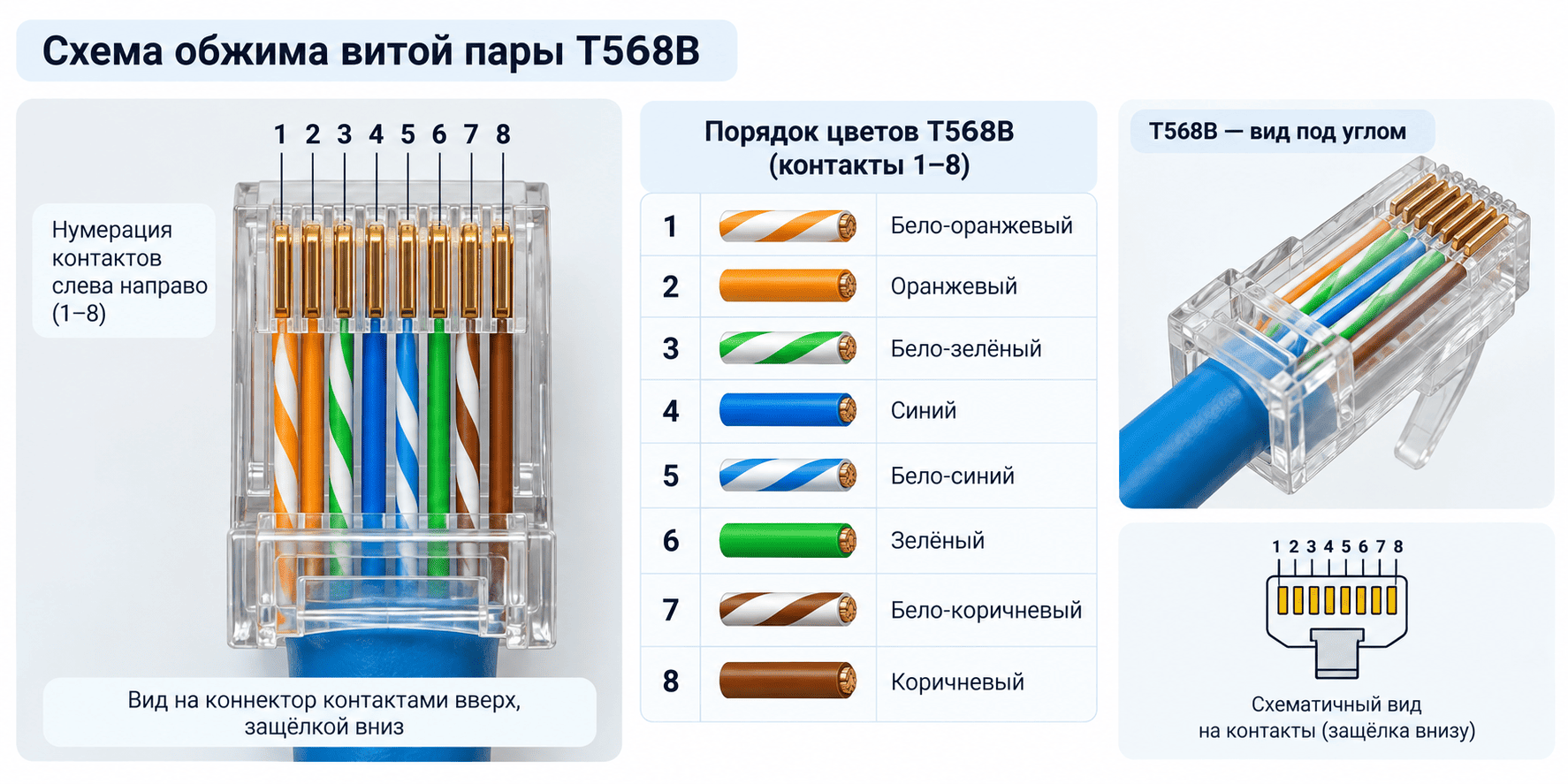

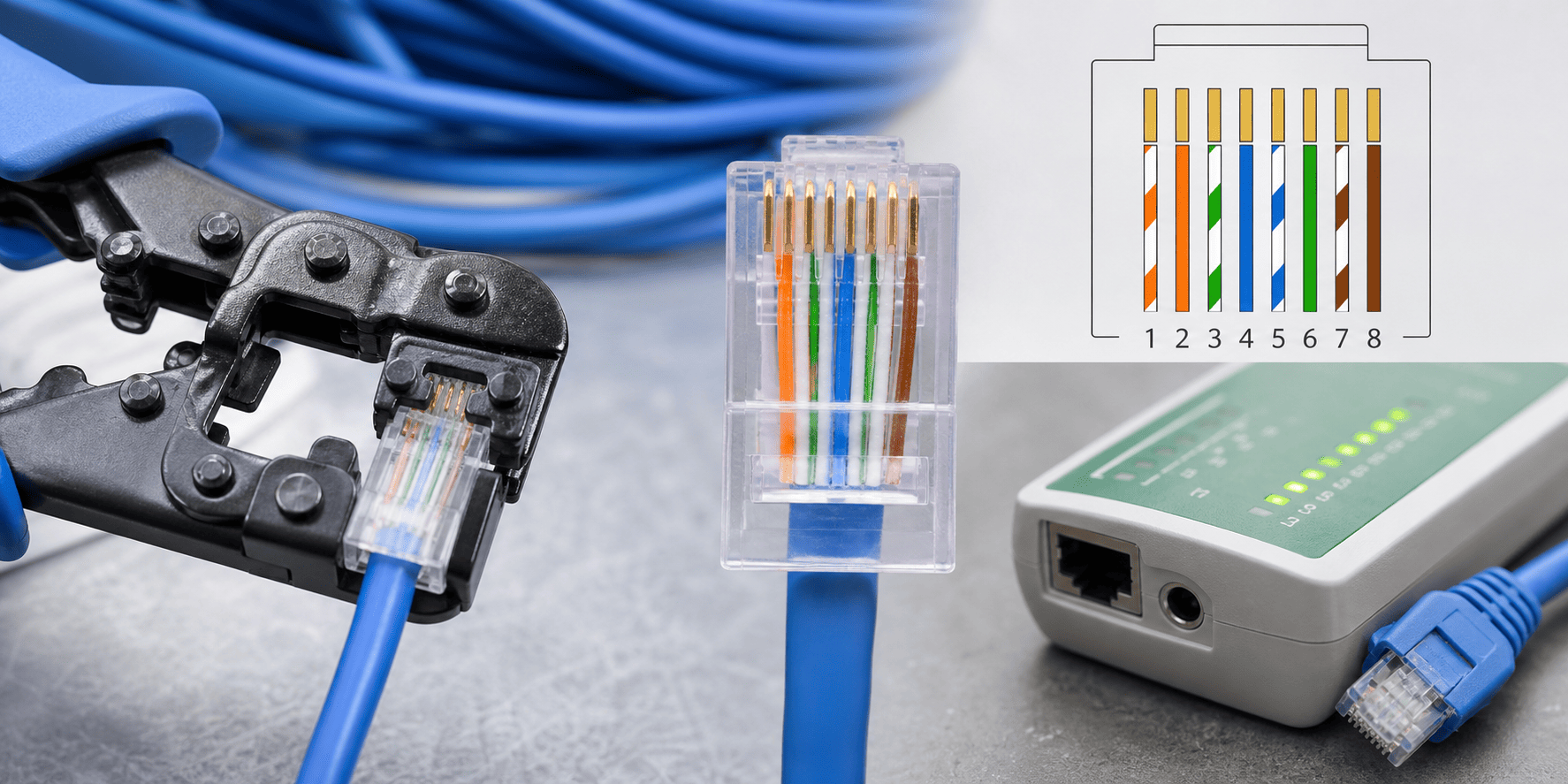

Цветовой порядок жил для T568B
Держите коннектор контактами вверх, защёлкой вниз. Слева направо идут: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый. На втором конце прямого патч-корда порядок повторяется.
Для 10BASE-T и 100BASE-T используются контакты 1, 2, 3 и 6. Для 1000BASE-T и более высоких скоростей нужны все четыре пары. Поэтому для новой проводки разумно использовать восьмижильный кабель и не расплетать пары длиннее, чем нужно для установки коннектора.
Подготовка кабеля и коннектора
Отрежьте кабель ровно и стриппером снимите внешнюю оболочку кабеля. Не надрезайте изоляцию жил: повреждённый проводник способен дать контакт, но ломается после нескольких изгибов.
Выровняйте проводники в порядке выбранной схемы. Подрежьте их одним ровным срезом. При вставке в коннектор каждая жила должна дойти до передней стенки, а оболочка - зайти под фиксатор. Иначе нагрузку от изгиба примут тонкие жилы.
Как обжать кабель кримпером
Проверьте цвета перед опрессовкой. Вставьте коннектор в гнездо кримпера коннектор до упора и сожмите рукоятки полным ходом. После обжима контакты должны быть утоплены одинаково, а фиксатор - удерживать оболочку.
Если жила попала не в свой канал, не пытайтесь выправить старый коннектор. Контакт уже проколол изоляцию. Срежьте конец кабеля, поставьте новый коннектор и повторите обжим кабеля. Отвёртка не заменяет штатный инструмент: ею легко повредить контакт или корпус, поэтому этот приём оставляют только для временной диагностики.
Как проверить готовый патч-корд
Сначала осмотрите оба конца: восемь жил дошли до передней части, порядок не нарушен, оболочка закреплена. Затем подключите кабельный тестер. Проверка wire map показывает, соответствует ли каждый проводник контакту на другом конце.
Wire map выявляет обрывы, короткие замыкания, перевёрнутые, перекрещенные и разделённые пары. Успешная проверка распиновки не подтверждает скорость линии: для этого нужны измерения электрических параметров, которые выполняют квалификационные приборы.
Ошибки при обжиме витой пары
Типичные причины, по которым кабель не работает: перепутанный порядок цветов, слишком длинное расплетение пар, неполная посадка жил и неподходящий коннектор. Разделённая пара особенно коварна: порядок цветов выглядит убедительно, но проводники одной пары оказываются на контактах разных пар. Линк иногда поднимается, однако соединение теряет скорость или стабильность.
При ошибке теста не дожимайте старый коннектор. Срежьте его вместе с повреждённым участком и начните заново. Если линия питает устройство по PoE или скрыта отделкой, проверьте канал до того, как закроете к нему доступ.
Вопросы и ответы
Можно ли обжать четырёхжильный кабель?
Можно, если этого достаточно для конкретной задачи, но для гигабитного Ethernet требуются четыре пары. Для новой линии выбирайте восьмижильный кабель.
Нужен ли кроссовер для роутера и компьютера?
Обычно нет: применяется прямой патч-корд. Для старого оборудования проверьте документацию к портам.
Можно ли проверить кабель без тестера?
Подключение двух устройств покажет работу только в конкретной конфигурации. Оно не заменяет проверку всех проводников, поэтому после обжима используйте тестер.
Чем обжимать многопроволочный электрический провод?
Для такой жилы подбирают наконечник и пресс-клещи по сечению и типу клеммы. В статье о наконечниках для проводов разобраны виды наконечников и технология их обжима.
