Как правильно соединить провода в бытовой электропроводке
В соединении нет мелочей: клемму или гильзу выбирают по материалу и конструкции жил, сечению, нагрузке и месту монтажа. Узел, который останется доступным в коробке, и соединение за отделкой требуют одного и того же качества контакта, но решения для них могут различаться.
Сначала определяют исходные данные: какая жила, какое у неё сечение и допускает ли выбранный зажим такую комбинацию. Если данных нет, с подбором лучше обратиться к специалисту.
С чего начинается безопасное соединение проводов
Любые действия с бытовой проводкой начинают после отключения линии автоматическим выключателем и проверки отсутствия напряжения исправным двухполюсным указателем. Поврежденную изоляцию, потемневшую жилу или следы перегрева не маскируют изолентой: причина неисправности может быть дальше по линии.
Для контактных соединений действуют требования конкретного оборудования и рабочей документации. ГОСТ 10434-82 распространяется и на разборные, и на неразборные контакты. Щит, вводной кабель, старая алюминиевая проводка или неизвестная нагрузка - работа для квалифицированного специалиста.
Что проверить перед выбором способа соединения

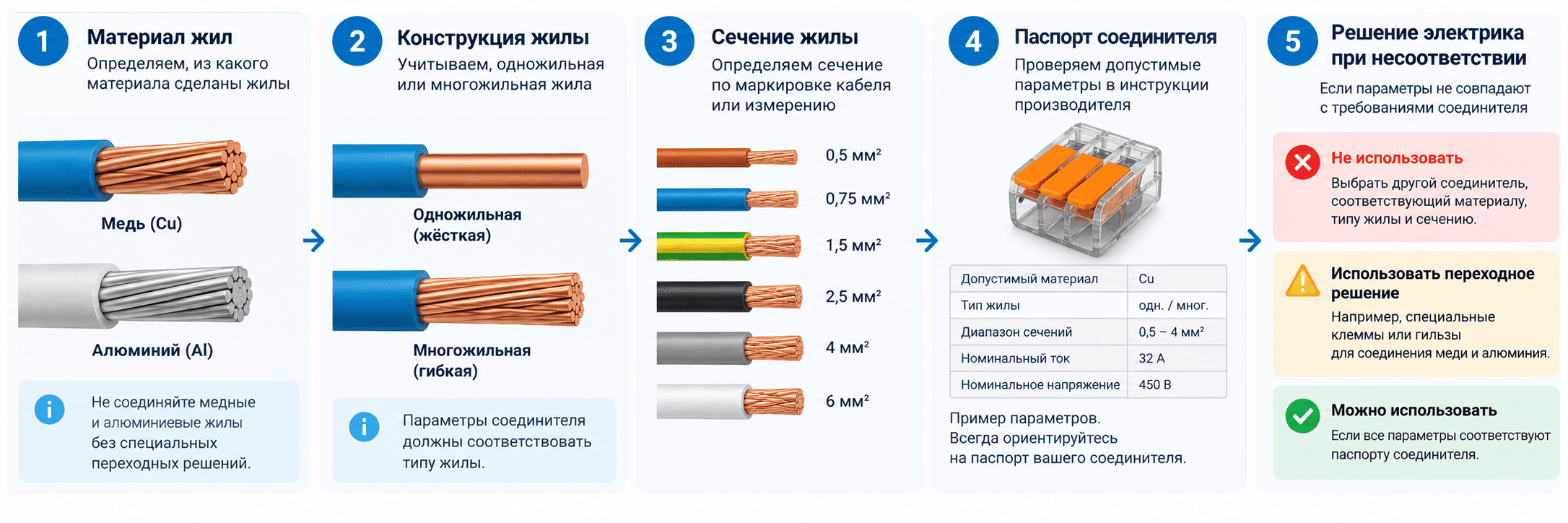

Подходящий способ соединения проводов определяется четырьмя вещами: материалом жил проводов и кабелей, их конструкцией, сечением и условиями эксплуатации. Однопроволочная жила держит форму иначе, чем многожильный провод. Для гибкой жилы отдельные клеммы требуют наконечник или имеют собственные условия монтажа - это указано в паспорте изделия.

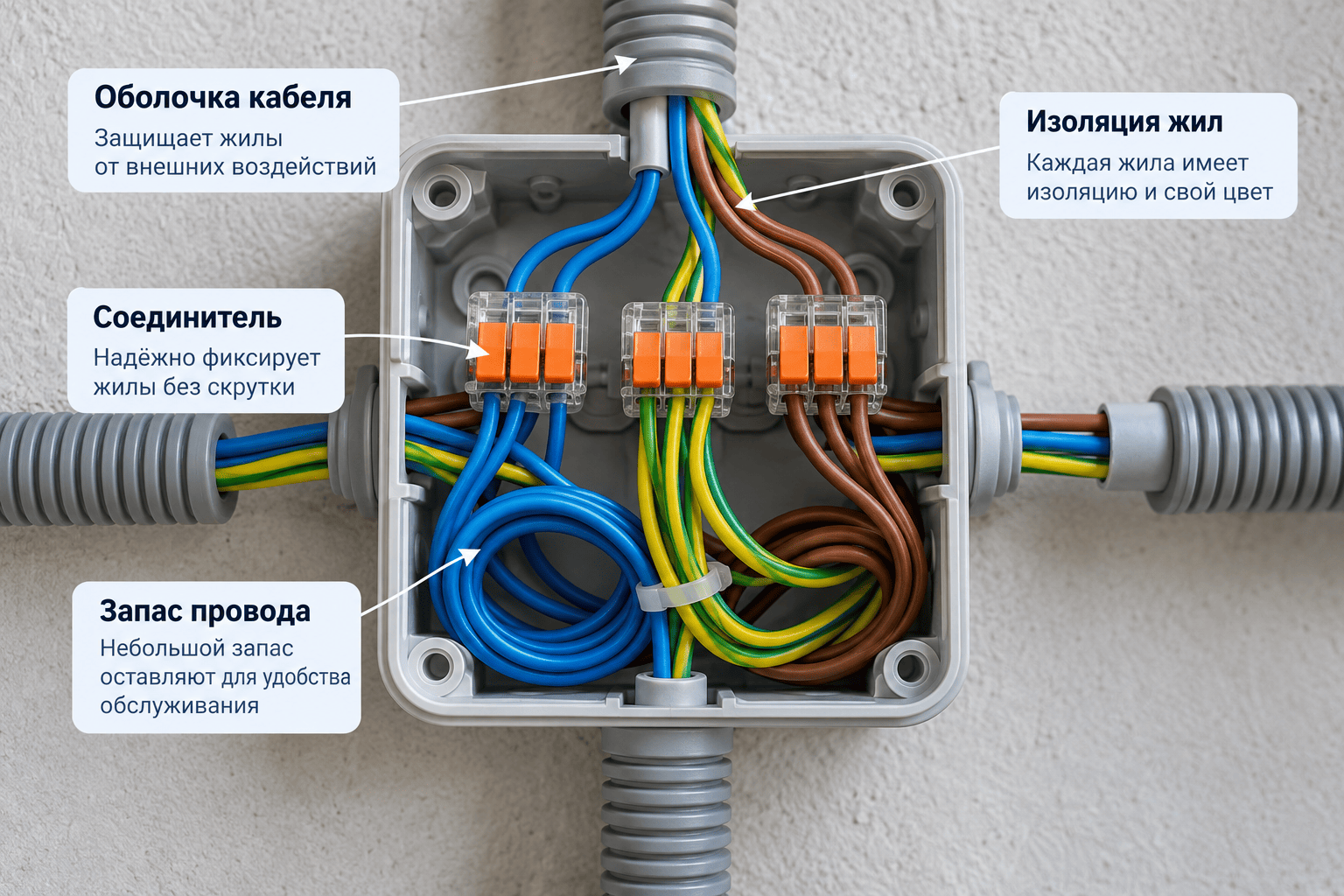

Важен и доступ к узлу. Проводов в распределительной коробке должно быть достаточно для осмотра и безопасного обслуживания, а корпус должен защищать клемму от случайного механического воздействия. Компактность сама по себе не плюс: при нагреве или ослаблении контакта место должно оставаться доступным для диагностики.
Материал и конструкция жил
Медные и алюминиевые жилы требуют разных подходов. У алюминия со временем меняются свойства поверхности, поэтому медных и алюминиевых проводов нельзя соединять напрямую случайной клеммой или простой скруткой. Нужен зажим либо переходное решение, прямо предусмотренное изготовителем для такой пары материалов. Производитель WAGO отдельно указывает, что применимость зависит от серии клемм и сопутствующих условий, а не от одного названия бренда.
Для многопроволочной жилы важна геометрия зажима. Если инструкция требует оконцевание, подбирают совместимый наконечник и инструмент. Облуженный наугад конец или жила вне допустимого диапазона не заменяют решение из паспорта.
Сечение, нагрузка и доступ к коробке
Сечение и число жил проверяют по маркировке кабеля, проекту или данным специалиста. До подбора осматривают концы проводов и состояние изоляции. Нельзя переносить параметры клеммы с одной линии на другую: розеточная группа, освещение и питание стационарного оборудования работают в разных условиях. Если проводник не входит в допустимый диапазон зажима, выбирают другое изделие, а не подрезают жилу или пытаются увеличить усилие винта.
Какие способы соединения проводов применяют
Основные способы соединения проводов - клеммы, зажимы и опрессовка гильзой. Каждый вариант выбирают под конкретный проводник и задачу. Чтобы правильно соединять провода, нужно сверять материал и сечение проводов и кабелей с паспортом изделия. ГОСТ 10434-82 рассматривает и разборные, и неразборные контактные соединения; универсальной клеммы для всех ситуаций нет.

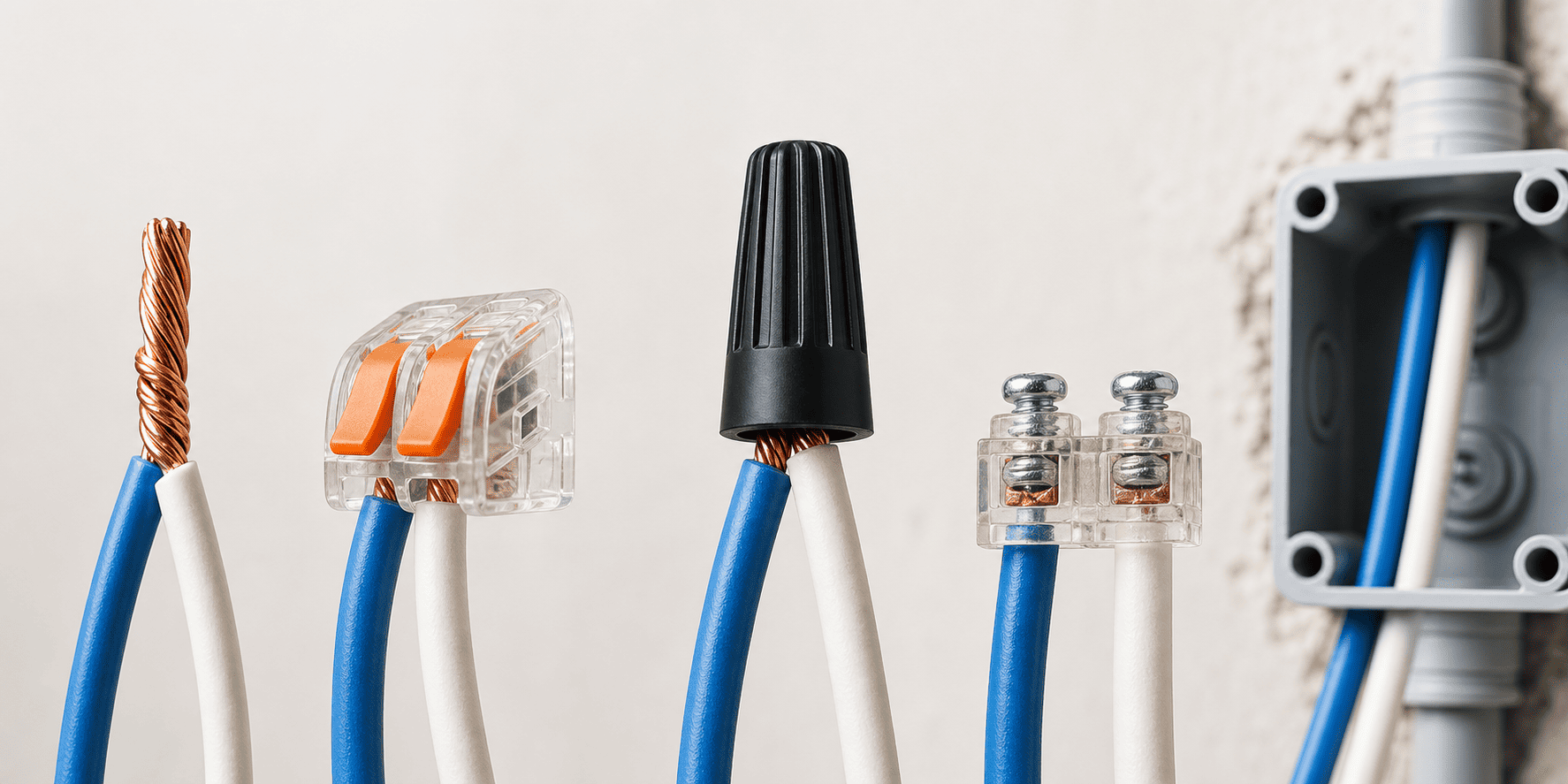

Клеммы и соединительные зажимы
Клеммные колодки и пружинные клеммы удобны, когда соединение должно оставаться доступным для осмотра или изменения схемы. При выборе проверяют в инструкции материал жил, диапазон сечений, допустимую конструкцию проводника и условия применения. СИЗ тоже имеет ограниченное назначение: конкретная модель СИЗ IEK рассчитана на фиксацию и изоляцию медных проводов, а не на любую комбинацию материалов.
Опрессовка гильзами
Кабельные гильзы используют для неразъемного соединения. Купить гильзу похожего размера недостаточно: её материал, диапазон сечения и инструмент для обжима должны подходить проводникам. Параметры конкретной позиции сверяют с документацией производителя.
Почему нельзя соединять медь и алюминий напрямую
Прямая скрутка меди и алюминия ненадежна: контакт меняется при нагреве, окислении и механической нагрузке. Не ищите «хитрый» вариант скрутки. Подберите переходное решение, которое изготовитель допускает для этой пары материалов. У одних клемм для алюминия предусмотрены специальные условия и контактная паста, у других серий такое применение запрещено. Правило одной серии нельзя переносить на другую.
Где размещать и как проверять соединение
Место соединения защищают коробкой или другим корпусом, предусмотренным проектом. Его нельзя зажимать отделкой без доступа. Если после включения линии греется корпус, пахнет изоляцией, темнеет пластик, мигает свет или срабатывает автомат, линию отключают и вызывают специалиста. Подтягивать винт на включенной линии нельзя.
Для подбора совместимых изделий пригодится раздел кабелей, проводов и аксессуаров. Если задача связана с подготовкой жил, полезно сверить тип наконечника с материалом и конструкцией провода в статье о наконечниках для проводов. При повторяющемся отключении защиты не исключайте короткое замыкание: его причины разобраны в материале о коротком замыкании.
Вопросы и ответы
Можно ли оставить соединение без коробки?
Нет, если проектом не предусмотрен иной защищённый и доступный корпус. Соединитель не должен испытывать нагрузку от отделки, натяжения кабеля или случайного касания.
Подойдёт ли одна клемма для любой жилы?
Нет. Проверяют материал, конструкцию жилы, сечение и условия, указанные в документации именно этой модели.
Что делать со старой алюминиевой проводкой?
Не соединять её с медью напрямую. До выбора переходного решения нужно оценить состояние линии и совместимость клеммы; при сомнениях пригласите специалиста.
Почему греется место соединения?
Нагрев говорит о проблеме контакта или перегрузке. Отключите линию и поручите проверку специалисту; пользоваться линией до выяснения причины небезопасно.
